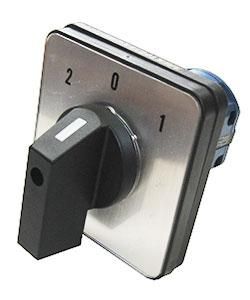

Переключатель универсальный 16А IP20 ПК16-12И-2098У3 Электротехник ET512482

Переключатель кулачковый универсальный 16А IP20 ПК16-12И-2098У3 от бренда Электротехник предназначен для коммутации цепей управления в электрооборудовании. Его компактная форма и надёжная механическая конструкция делают его удобным решением для установки на панелях управления.

Назначение и область применения

Переключатель кулачковый универсальный 16А IP20 ПК16-12И-2098У3 используется для переключения электрических цепей низкой мощности - например, в системах управления станками, конвейерами, насосами и другим промышленным оборудованием. Он позволяет выбирать режим работы оборудования через фиксированные положения рукоятки. Подходит для частых операций переключения, где важна долговечность и устойчивость к вибрациям.

Технические характеристики

• Номинальный ток: 16 А - способен безопасно коммутировать нагрузки до этой величины в цепях переменного и постоянного тока;
• Номинальное напряжение: 440 В - рассчитан на работу в сетях с напряжением до 440 В переменного тока;
• Степень защиты: IP20 - защищён от доступа пальцами и крупными предметами, но не защищён от пыли и воды;
• Габариты: 55×55 мм - стандартный размер для монтажа в панели с круглым отверстием такого же диаметра;
• Материал корпуса: пластик - обеспечивает изоляцию, легкий вес и устойчивость к химическим воздействиям в условиях производства.

Совместимость и монтаж

Переключатель кулачковый универсальный 16А IP20 ПК16-12И-2098У3 монтируется в панель через круглое отверстие диаметром 55 мм. Крепление осуществляется с помощью двух гаек на штоке рукоятки. Для подключения используются клеммы с зажимами под провода сечением до 2,5 мм2. Убедитесь, что в панели есть достаточное пространство вокруг устройства - он не имеет защиты от пыли и влаги, поэтому не устанавливается во влажной среде или там, где возможен контакт с металлической стружкой.

Безопасность и стандарты

Переключатель соответствует требованиям к устройствам управления низковольтного оборудования. Несмотря на отсутствие указания конкретных ГОСТ/IEC, его параметры соответствуют распространённым промышленным нормам для аналогичных изделий. Применяйте его только в соответствии с номинальными значениями тока и напряжения - превышение может вызвать перегрев и выход из строя контактов.

Преимущества

• Высокая механическая износостойкость - рассчитан на многократные переключения без потери надёжности;
• Простота замены - совместим со стандартными панелями и креплениями других производителей;
• Чёткая фиксация положений - рукоятка не «проваливается» и не самопроизвольно перемещается;
• Лёгкий монтаж - не требует специальных инструментов для установки в панель.

Ограничения применения

• Не применяется в помещениях с высокой запылённостью - степень защиты IP20 не предотвращает попадание пыли внутрь;
• Запрещено использование в условиях повышенной влажности, на улице или в местах с риском брызг воды;
• Не предназначен для коммутации силовых цепей выше 16 А - для больших нагрузок требуется другой тип аппарата;
• Не рекомендован для автоматических систем - управление только ручное.

Примеры использования

• Выбор режима работы станка: «Работа / Останов / Обслуживание»;
• Переключение между двумя источниками питания в системах автономного управления;
• Управление скоростью вентилятора или насоса через три положения;
• Ручной контроль пуска/останова в малогабаритных щитах управления.

Практические советы

• При монтаже проверьте, чтобы отверстие в панели было точно 55 мм - меньшее затруднит установку, большее - снижает герметичность крепления;
• Не используйте переключатель в качестве выключателя нагрузки - он не предназначен для частого включения/выключения мощных двигателей;
• Проверяйте состояние контактов каждые 6–12 месяцев при активном использовании - особенно в условиях вибраций;
• При необходимости замены - можно использовать аналоги с теми же габаритами и параметрами, но обязательно сверьте количество полюсов и схему контактов.
