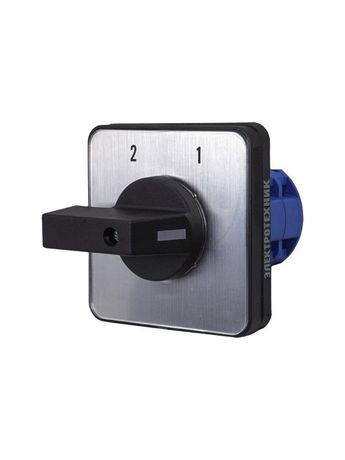

Переключатель кулачковый ПК 16-12 Ж4037У3 55х55 Электротехник ET518350

Переключатель кулачковый ПК 16-12 Ж4037У3, 55х55 от бренда Электротехник - устройство для ручной коммутации цепей управления в электрооборудовании. Подходит для работы с напряжениями от 24 до 440 В и токами до 16 А, обеспечивает надёжное переключение в условиях промышленной среды.

Назначение и область применения

Переключатель кулачковый ПК 16-12 Ж4037У3, 55х55 используется для изменения состояния электрических цепей управления - включения, выключения, переключения режимов работы оборудования. Применяется в системах автоматизации, на станках, конвейерах, щитах управления, где требуется механический контроль над сигналами низкой и средней мощности.

Технические характеристики

• Тип: кулачковый переключатель
• Максимальный рабочий ток: 16 А
• Рабочее напряжение: 24–440 В постоянного и переменного тока (частота 50 Гц)
• Габариты: 55×55 мм
• Обозначение модели: Ж4037У3
• Производитель: Электротехник

Совместимость и монтаж

Переключатель кулачковый ПК 16-12 Ж4037У3, 55х55 устанавливается в панель через круглое отверстие диаметром 55 мм. Крепление осуществляется гайкой с резьбой M22x1,5. Для подключения используются клеммы с зажимами под провода сечением до 2,5 мм2. Убедитесь, что глубина панели позволяет разместить корпус без перегрева и механического давления на механизм.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р МЭК 60947-5-1 для аппаратов управления. Конструкция исключает случайное включение благодаря фиксированному положению рычага. Напряжение выше 440 В или ток свыше 16 А недопустимы - это снижает срок службы и создаёт риск возгорания.

Преимущества

• Высокая механическая износостойкость за счёт кулачкового механизма
• Стабильная контактная группа, устойчивая к вибрациям
• Простая замена контактов при необходимости ремонта
• Защита от внешнего воздействия - корпус рассчитан на работу в пыльных и влажных помещениях

Ограничения применения

• Не предназначен для коммутации силовых цепей выше 16 А
• Не рекомендован для частых операций более 60 раз в минуту - возможен перегрев контактов
• Не имеет защиты от взрывоопасной среды - нельзя использовать в зонах категории Ex
• Не работает при температуре ниже -25 C и выше +55 C

Примеры использования

• Выбор режима работы станка: «ручной/автоматический»
• Переключение направления вращения двигателя
• Активация аварийной остановки в пульте управления
• Настройка последовательности запуска нескольких потребителей

Практические советы

• Перед установкой проверьте соответствие количества и типа контактов (Ж4037У3 - конкретная схема коммутации; уточните её в документации производителя)
• Не затягивайте клеммы слишком сильно - это повредит медную жилу и увеличит переходное сопротивление
• При использовании в условиях повышенной вибрации закрепите переключатель кулачковый ПК 16-12 Ж4037У3, 55х55 дополнительно антивибрационными прокладками
• Регулярно осматривайте контакты на окисление - особенно при работе с индуктивными нагрузками
• Заменяйте только оригинальные комплекты контактов - совместимость других моделей не гарантируется
