ВЫНОСНАЯ СТАНДАРТНАЯ КРАСНО-ЖЁЛТАЯ ПОВОРОТНАЯ РУКОЯТКА ДЛЯ БОКОВОЙ УСТАНОВКИ НА SD160-250 - SSDERHS15Y1625 APC

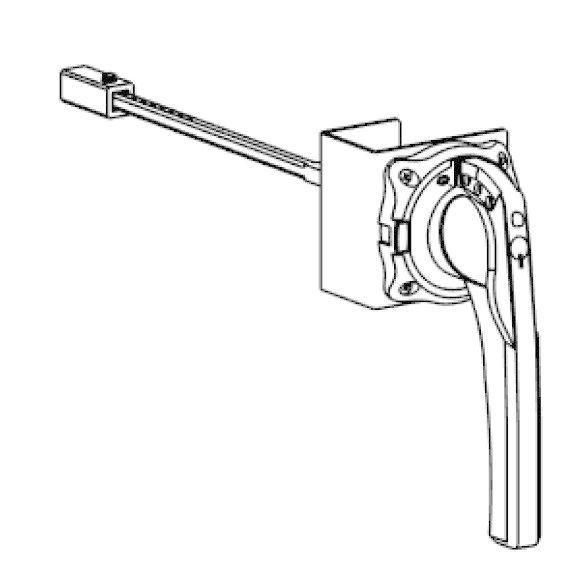

Рукоятка выносная поворотная боковая красно-желтая для установки фронтально SD160-250 SE - это элемент управления для выключателей-разъединителей серии SystemePact SD, обеспечивающий безопасный и удобный дистанционный доступ к переключению цепей в распределительных щитах. Продукт совместим с аппаратами SystemePact SD на ток 160–250 А, имеет боковое крепление и яркую окраску для быстрой визуальной идентификации.

Назначение и область применения

Рукоятка предназначена для удалённого управления выключателями-разъединителями Series SystemePact SD. Она позволяет оператору включать и отключать электрическую цепь без необходимости открывать корпус щита или подходить прямо к аппарату. Подходит для установки в силовые шкафы, распределительные пункты, промышленные станции и объекты с высокой степенью автоматизации. Часто применяется там, где требуется соблюдение правил безопасности - например, при обслуживании оборудования с повышенным риском поражения током.

Технические характеристики

• Тип: выносная поворотная рукоятка
• Цвет: красно-желтый (высокая видимость, соответствует нормам сигнализации опасности)
• Место установки: боковая сторона щита, слева
• Совместимость: выключатели-разъединители SystemePact SD с номинальным током 160–250 А
• Установка: фронтальная (рукоятка выступает из передней плоскости щита после монтажа сбоку)
• Материал корпуса: прочный термостойкий пластик
• Стандарт исполнения: соответствует требованиям IEC/EN 60947-3

Совместимость и монтаж

Рукоятка SD160-250 SE устанавливается исключительно на выключатели-разъединители серии SystemePact SD с током 160–250 А. Монтаж выполняется на боковой стенке щита, слева от аппарата. Для установки необходимо совместить посадочную часть рукоятки с выходным валом разъединителя через специальный фланец. Убедитесь, что глубина щита достаточна для свободного поворота рукоятки - минимальный зазор между задней стенкой и механизмом составляет 80 мм. Кабельные выводы и другие компоненты рядом не должны мешать движению рукоятки.

Безопасность и стандарты

Изделие соответствует международному стандарту IEC/EN 60947-3 для коммутационной аппаратуры. Цветовая схема красно-жёлтая соответствует ГОСТ 12.4.026 и ISO 3864 - сигнал тревоги и запрета. Конструкция предотвращает случайное включение/отключение за счёт жёсткой механической связи с основным контактом. Напряжение работы - до 1000 В переменного тока, частота 50/60 Гц.

Преимущества

• Обеспечивает безопасное управление с внешней стороны щита - снижает риск травм при работе под напряжением
• Яркая окраска делает рукоятку легко узнаваемой даже в условиях плохого освещения
• Фиксированная боковая установка экономит место внутри щита, позволяя размещать больше устройств
• Жёсткая связь с механизмом гарантирует точное положение контактов - нет “проскальзывания”
• Не требует дополнительных инструментов для установки - монтаж осуществляется вручную

Ограничения применения

• Не совместима с другими сериями выключателей - только SystemePact SD 160–250 А
• Установка возможна только на боковую стенку щита, слева - не подходит для вертикального или правостороннего монтажа
• Не предназначена для использования во взрывоопасных средах (не имеет защиты Ex)
• Не рекомендуется применять в условиях постоянного воздействия воды, масла или химически активных паров - материал не рассчитан на агрессивные среды
• Запрещено использовать вместо устройства блокировки (LOTO) - только как указатель состояния и средство управления

Примеры использования

• Промышленный станок с автономным питанием - рукоятка расположена вне корпуса, чтобы оператор мог отключить питание без доступа внутрь
• Щитовая камера на заводе - несколько разъединителей с одинаковыми рукоятками, легко различаются по цвету и положению
• Энергообъект с регламентированным порядком отключения - рукоятка используется для выполнения процедур LOTO (Lock Out Tag Out)
• Система конвейеров с групповым управлением - рукоятка позволяет быстро отключить всю секцию при аварии

Практические советы

• Перед установкой проверьте соответствие модели рукоятки типу разъединителя - используйте артикул ssderhs15y1625 как эталон
• При монтаже убедитесь, что вал разъединителя полностью введён в посадочное гнездо рукоятки - недостаточное соединение вызывает люфт и некорректное положение контактов
• Не затягивайте крепления слишком сильно - это может деформировать пластиковую деталь
• При использовании в многоканальных щитах пометьте каждую рукоятку этикеткой с номером цепи - это ускоряет диагностику и ремонт
• Регулярно проверяйте свободу движения рукоятки - при попадании пыли или влаги смажьте ось силиконовой смазкой, не содержащей металлические частицы
