Высоковольтное крепление для кабеля диаметром 100-125 мм | VKK100-125 КМ-Профиль LO24125

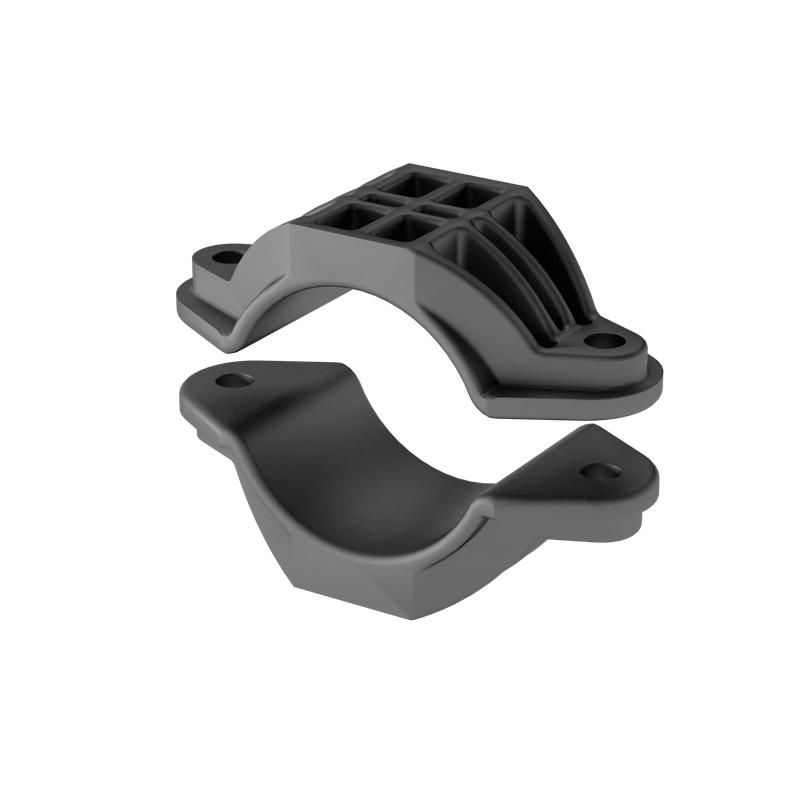

Высоковольтное крепление для кабеля диаметром 100–125 мм КМ-Профиль - надёжное решение для фиксации одиночных силовых кабелей высокого напряжения в кабельных системах. Изделие выполнено из армированного полиамида, устойчиво к механическим и химическим воздействиям, и совместимо с монтажом на С-профиль. Артикулы vkk100-125 и lo24125 соответствуют одной модели.

Назначение и область применения

Высоковольтное крепление для кабеля диаметром 100–125 мм КМ-Профиль используется для фиксации одного кабеля большого диаметра в кабельных трассах, распределительных устройствах, трансформаторных подстанциях и промышленных объектах с высокими требованиями к безопасности. Применяется там, где требуется удержание кабеля под высокой механической нагрузкой, включая условия короткого замыкания.

Технические характеристики

• Диапазон зажима: 100–125 мм - подходит для кабелей с внешним диаметром в этом интервале;
• Материал: армированный полиамид с добавлением стекловолокна - обеспечивает высокую прочность и термостойкость;
• Состав: безгалогенный - не выделяет токсичных газов при нагреве или возгорании;
• Максимальная механическая стойкость: 40 000 Н - способно выдерживать импульсные нагрузки при аварийных режимах;
• Цвет: чёрный - устойчив к УФ-излучению, не выцветает на открытом воздухе;
• Способ монтажа: через С-профиль - крепится к направляющим профилям с помощью болтов;
• Количество кабелей: один - не предназначен для групповой фиксации.

Совместимость и монтаж

Высоковольтное крепление для кабеля диаметром 100–125 мм КМ-Профиль монтируется на С-профили стандартной формы с шагом отверстий, совпадающих с габаритами крепёжных площадок изделия. Для установки используются болты M8–M10 (не входят в комплект). Отверстия расположены симметрично с обеих сторон корпуса - позволяют закрепить изделие как горизонтально, так и вертикально. Перед монтажом проверьте соответствие диаметра кабеля указанному диапазону - перегрузка или недожим снижают надёжность фиксации.

Безопасность и стандарты

Изделие изготовлено из безгалогенного материала, что соответствует требованиям пожарной безопасности в закрытых помещениях и местах с повышенными нормами экологической безопасности. Высокая механическая стойкость (40 000 Н) позволяет использовать его в условиях, близких к аварийным, включая динамические нагрузки при коротком замыкании. Соответствует требованиям к кабельным системам для высоковольтных installations, хотя явного указания на ГОСТ/IEC в данных нет - рекомендуется сверять с проектной документацией.

Преимущества

• Ударопрочность благодаря армированному полиамиду - сохраняет форму даже после сильных механических воздействий;
• Стойкость к маслам и нефтепродуктам - подходит для промышленных зон с возможным контактом с жидкостями;
• Ребра жесткости внутри конструкции - повышают устойчивость к деформации и усиливают несущую способность;
• Защита от атмосферных факторов - можно применять на открытых участках трасс без дополнительной защиты;
• Лёгкий вес и простота монтажа - снижают трудозатраты по сравнению с металлическими аналогами.

Ограничения применения

• Не подходит для фиксации нескольких кабелей одновременно - максимальное количество: один;
• Запрещён монтаж на кабели с диаметром менее 100 мм или более 125 мм - риск проскальзывания или разрушения;
• Не рассчитан на частые циклы изгиба или вибрационную нагрузку - применяется только для статичной фиксации;
• Не является изолятором - не предотвращает пробой между кабелем и конструкцией; требует соблюдения минимальных воздушных зазоров согласно нормам ЭУ.

Примеры использования

• Фиксация силового кабеля 10 kV от трансформатора к распределительному щиту;
• Подвеска кабеля в подземных камерах с высокой влажностью и возможным попаданием масла;
• Установка на С-профиль в цехах металлургии или нефтепереработки;
• Кабельные трассы на открытых подстанциях, где важна устойчивость к температурным колебаниям и осадкам.

Практические советы

• Перед установкой проверьте точный диаметр кабеля - используйте штангенциркуль, особенно если покрытие кабеля имеет неравномерную толщину;
• Затягивайте болты равномерно, чтобы избежать перекоса и локального давления на оболочку кабеля;
• Не используйте пластиковые или алюминиевые болты - применяйте только стальные класса прочности 8.8 и выше;
• При монтаже на вертикальных участках убедитесь, что крепление установлено с учётом направленности нагрузки - ребра жёсткости должны располагаться параллельно силовым линиям;
• Для длительной эксплуатации вне помещений допускается использование UV-защитных покрытий поверх крепления - материал сам по себе устойчив, но дополнительная защита продлевает срок службы.
