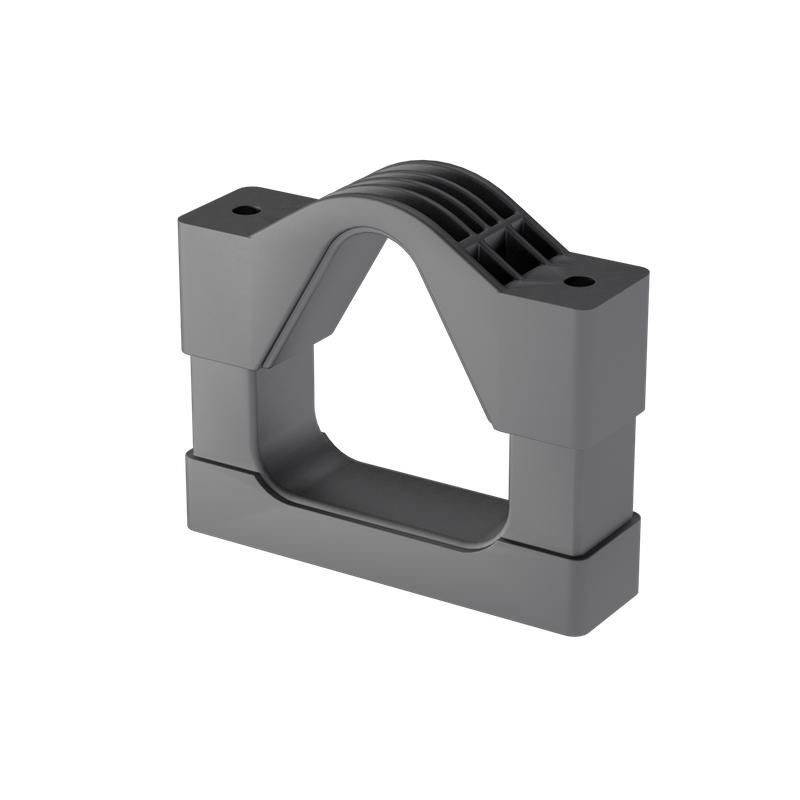

Высоковольтное крепление для кабеля усиленное диаметром 110-135 мм | VKK3-110-135 КМ-Профиль LO24135

Высоковольтное крепление для кабеля усиленное диаметром 110–135 мм КМ-Профиль - это надёжное решение для фиксации трёх силовых кабелей высокого напряжения в треугольной сборке. Прочная конструкция из армированного полиамида обеспечивает устойчивость к механическим и климатическим нагрузкам, особенно важна при аварийных режимах. Артикулы vkk3-110-135 и lo24135 соответствуют требованиям промышленных кабеленесущих систем.

Назначение и область применения

Высоковольтное крепление для кабеля усиленное диаметром 110–135 мм КМ-Профиль используется для жёсткой фиксации трёх кабелей в виде равностороннего треугольника. Подходит для установки в кабеленесущих системах на опорах, в распределительных устройствах, трансформаторных подстанциях и внутри промышленных объектов. Предназначен исключительно для кабелей высокого напряжения - там, где требуется повышенная механическая устойчивость при коротком замыкании.

Технические характеристики

• Диаметр зажима: 110–135 мм - позволяет фиксировать три кабеля с суммарным внешним диаметром до 135 мм
• Материал: полиамид, армированный стекловолокном - обеспечивает высокую прочность и термостойкость
• Максимальное количество кабелей: 3 - конструкция рассчитана именно на трёхкабельную сборку в треугольнике
• Способ монтажа: через С-профиль - крепится к направляющим профилям стандартной формы
• Механическая стойкость к динамическим нагрузкам: 40 000 Н - выдерживает ударные усилия при КЗ
• Цвет: чёрный - устойчив к УФ-излучению, не требует окраски
• Содержание галогенов: отсутствует - безопасен при горении, не выделяет токсичных газов

Совместимость и монтаж

Высоковольтное крепление для кабеля усиленное диаметром 110–135 мм КМ-Профиль совместимо со всеми типами С-профилей шириной 20–40 мм, используемых в кабеленесущих системах. Для монтажа необходимо закрепить изделие на профиле с помощью болта или шпильки, предусмотренной конструкцией. Установка выполняется после прокладки кабелей - все три провода одновременно помещаются в три канала крепления и фиксируются защёлками. Верхняя и нижняя половины изделия автоматически зацепляются при затяжке, предотвращая смещение даже при значительных нагрузках.

Безопасность и стандарты

Изделие изготовлено из материала без содержания галогенов, что соответствует требованиям безопасности при пожаре. Высокая механическая прочность (40 000 Н) обеспечивает сохранение целостности при токах короткого замыкания. Хотя сертификаты не указаны, материал и конструкция ориентированы на применение в соответствии с ГОСТ Р 50571 и IEC 60891 для высоковольтных кабельных систем.

Преимущества

• Усиленная конструкция с взаимным зацеплением частей снижает риск деформации при КЗ
• Стекловолокно в составе полиамида увеличивает жёсткость и долговечность
• Не боится масла, бензина, дизтоплива - подходит для промышленных площадок
• Работает в условиях перепадов температур и влажности - не хрупкий, не растрескивается
• Легко монтировать - не требует специальных инструментов, кроме стандартного крепёжа для С-профиля

Ограничения применения

• Не предназначен для одиночных кабелей - только для трёх в треугольнике
• Не использовать для кабелей с диаметром менее 110 мм - возможен люфт и недостаточная фиксация
• Не рекомендовано использование вне кабеленесущих систем - не является самостоятельным крепёжным элементом
• Не подходит для кабелей с металлической броней большего диаметра - может не закрыться полностью

Примеры использования

• Фиксация трёх кабелей 10 кВ в подземной кабельной камере
• Подвеска силового кабеля 35 кВ на опорах ЛЭП с использованием С-профиля
• Установка в распределительном устройстве 6(10) кВ на заводе
• Крепление кабелей в цехах с высокими требованиями к пожаробезопасности - например, на нефтеперерабатывающих предприятиях

Практические советы

• Перед монтажом проверьте реальный диаметр кабелей - он должен попадать в диапазон 110–135 мм с учётом изоляции и оболочки
• При установке в С-профиль убедитесь, что крепёжный элемент плотно вошёл в паз - слабый контакт снижает устойчивость
• Не перетягивайте крепёж - достаточно легкого усилия, чтобы защёлки сработали; избыточная нагрузка может повредить пластиковую конструкцию
• При необходимости замены одного кабеля - демонтируйте весь модуль, так как крепление не предусматривает быстрой разборки одной стороны
• Артикулы vkk3-110-135 и lo24135 - это одно и то же изделие, различаются только номера поставщика; выбирайте по доступности
