Высоковольтное крепление для кабеля диаметром 125-150 мм | VKK125-150 КМ-Профиль LO24126

Высоковольтное крепление для кабеля диаметром 125–150 мм КМ-Профиль, КМ - надёжное решение для фиксации одиночных силовых кабелей высокого напряжения в кабеленесущих системах. Изготовлено из армированного полиамида, изделие выдерживает механические и климатические нагрузки, обеспечивая безопасную эксплуатацию в промышленной среде.

Назначение и область применения

Высоковольтное крепление для кабеля диаметром 125–150 мм КМ-Профиль, КМ используется для удержания одного кабеля большого диаметра в кабеленесущих системах. Применяется там, где требуется повышенная механическая стойкость - на подстанциях, в распределительных устройствах, промышленных цехах с высокими токами короткого замыкания. Подходит для установки внутри помещений и на открытых площадках, так как устойчиво к перепадам температур, влаге, маслам и другим нефтепродуктам.

Технические характеристики

• Диапазон зажима: 125–150 мм - подходит для кабелей с внешним диаметром в этом интервале
• Материал: армированный полиамид с добавлением стекловолокна - обеспечивает высокую прочность и термостойкость
• Состав: безгалогенный - не выделяет токсичных газов при нагреве или возгорании
• Максимальное количество кабелей: 1 - предназначен исключительно для фиксации одного кабеля
• Механическая стойкость к динамическим нагрузкам: 40 000 Н - способен выдерживать импульсы при коротком замыкании
• Цвет: чёрный - снижает влияние УФ-излучения, не выцветает на солнце
• Способ монтажа: через С-профиль - совместим с направляющими профилями стандартной формы

Совместимость и монтаж

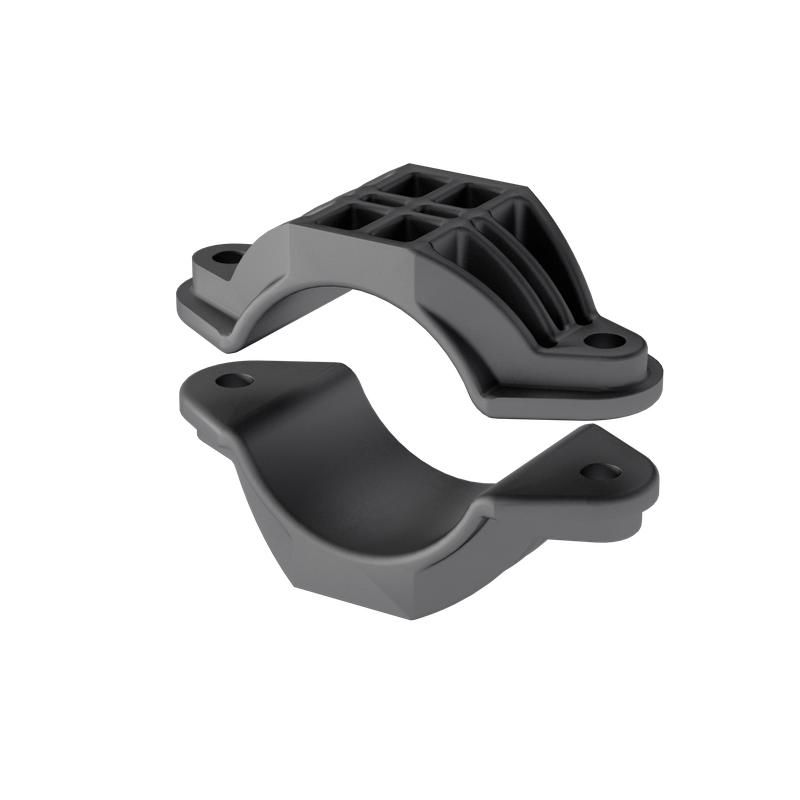

Высоковольтное крепление для кабеля диаметром 125–150 мм КМ-Профиль, КМ крепится к несущим металлическим конструкциям с помощью болтов, которые проходят через два отверстия с каждой стороны корпуса. Для монтажа необходимы болты M8–M10 (не входят в комплект). Устройство рассчитано на установку на С-профили шириной не менее 40 мм - проверьте соответствие профилю перед закупкой. Крепление собирается из двух половинок, которые плотно смыкаются вокруг кабеля; после сборки не требует регулировки.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для оборудования высокого напряжения. Безгалогенный состав предотвращает образование едких газов при повреждении, что важно для закрытых пространств. Механическая прочность 40 000 Н соответствует нормам для устройств, работающих в условиях короткого замыкания. Однако сертификаты (например, ГОСТ, IEC) в предоставленных данных не указаны - рекомендуем запросить документацию у производителя для проектных целей.

Преимущества

• Увеличенная прочность за счёт армирования стекловолокном - выдерживает ударные нагрузки при аварийных режимах
• Стойкость к химическим веществам - не разрушается при контакте с маслом, эмульсиями, растворителями
• Устойчивость к атмосферным факторам - можно использовать вне помещения
• Легкий вес по сравнению с металлическими аналогами - упрощает транспортировку и монтаж
• Эргономичная форма - легко устанавливается даже в ограниченном пространстве

Ограничения применения

• Не подходит для многожильных кабелей - допускается только один кабель на одно крепление
• Запрещён монтаж на кабели с диаметром меньше 125 мм или больше 150 мм - возможен проскальзывание или деформация
• Не является изолятором - не заменяет электроизоляционные элементы, работает только как механическое крепление
• Работает в температурном диапазоне, определённом материалом (не указан явно); при экстремальных минусах (>−40C) возможна хрупкость - уточните у производителя

Примеры использования

• Фиксация кабелей 10–35 кВ в подземных камерах распределительных пунктов
• Установка на вертикальных участках трасс в цехах металлургических заводов
• Крепление силового кабеля на колоннах трансформаторных подстанций
• Монтаж в кабельных каналах с С-профилем на промышленных конвейерах

Практические советы

• Перед установкой проверьте точный диаметр кабеля - он должен попадать в диапазон 125–150 мм, иначе крепление будет работать некорректно
• Используйте болты с шайбами и гроверами - они предотвратят самопроизвольное ослабление при вибрациях
• Не затягивайте болты сверх меры - пластик может растрескаться, особенно при низких температурах
• При монтаже в местах с частыми перепадами температур - убедитесь, что кабель не перегнут резко рядом с креплением
• Артикулы vkk125-150 и lo24126 - это одна и та же модель, различаются только внутренние номера поставщика
