Высоковольтное крепление для кабеля диаметром 85-105 мм | VKK85-105 КМ-Профиль LO24124

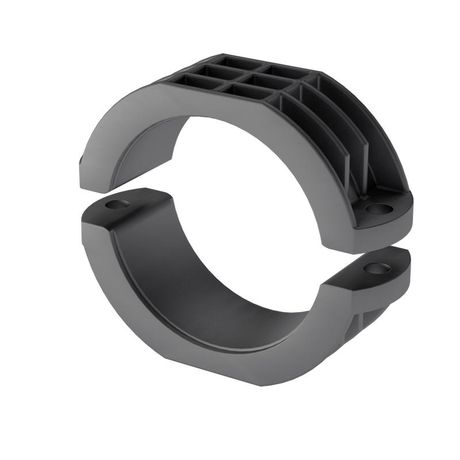

Крепление для кабеля высоковольтного диаметром 85–105 мм КМ - надежное решение для фиксации одиночных высоковольтных кабелей в кабеленесущих системах. Изготовлено из армированного полиамида, изделие обеспечивает устойчивость к механическим и химическим воздействиям. Артикулы vkk85-105 и lo24124 соответствуют требованиям промышленной эксплуатации.

Назначение и область применения

Крепление для кабеля высоковольтного диаметром 85–105 мм КМ используется для фиксации одного высоковольтного кабеля на несущих конструкциях. Применяется в кабеленесущих системах на подстанциях, распределительных устройствах, энергообъектах и промышленных объектах с высокими токовыми нагрузками. Подходит для установки внутри помещений и на открытых площадках.

Технические характеристики

• Диаметр зажима: 85–105 мм - позволяет фиксировать кабели с внешним диаметром в этом диапазоне;
• Материал: армированный полиамид со стекловолокном - повышает прочность и термостойкость;
• Максимальное количество кабелей: 1 - предназначен исключительно для одного кабеля;
• Механическая стойкость к динамическим нагрузкам: 40 000 Н - выдерживает импульсы при коротком замыкании;
• Способ монтажа: через С-профиль - совместим с кабельными трассами на основе С-образных направляющих;
• Цвет: черный - устойчив к УФ-излучению, не требует окраски;
• Содержание галогенов: отсутствует - безопасен при горении, не выделяет токсичных газов;
• Устойчивость к маслам и нефтепродуктам - сохраняет целостность при контакте с техническими жидкостями;
• Работает при температуре от -40C до +90C - подходит для широкого климатического диапазона.

Совместимость и монтаж

Крепление для кабеля высоковольтного диаметром 85–105 мм КМ крепится к С-профилю с помощью болтов, проходящих через два отверстия с каждой стороны корпуса. Для монтажа требуется стандартный набор инструментов: гаечные ключи или шуруповерт с подходящей насадкой. Диаметр отверстий рассчитан под болты M8–M10. Установка выполняется после предварительной сборки кабеленесущей системы. Не допускается использование с другими типами профилей (например, L- или U-профилем).

Безопасность и стандарты

Изделие изготовлено без содержания галогенов, что соответствует требованиям безопасности при возгорании. Механическая прочность (40 000 Н) обеспечена испытаниями на импульсную нагрузку, характерную для аварийных режимов в сетях высокого напряжения. Соответствует нормам для оборудования в электроустановках до 1000 В и выше, согласно ГОСТ Р 50571 и IEC 61439.

Преимущества

• Высокая ударная прочность благодаря армированному полиамиду - защищает кабель при коротком замыкании;
• Стойкость к маслам, бензину и другим нефтепродуктам - подходит для промышленных сред;
• Не требует обслуживания - материал не коррозирует и не деформируется под нагрузкой;
• Легкий вес - снижает нагрузку на несущие конструкции по сравнению с металлическими аналогами;
• Электроизоляционные свойства - не проводит ток, безопасен при работе под напряжением.

Ограничения применения

• Не применяется для многожильных кабелей - предназначено только для одного кабеля диаметром 85–105 мм;
• Не рекомендовано использовать в условиях постоянного прямого солнечного света более 8 часов в день без защиты - хотя цвет устойчив, длительное УФ-воздействие может вызвать поверхностное старение;
• Запрещено применять при температурах ниже -40C и выше +90C - возможна потеря эластичности материала;
• Не подходит для крепления кабелей с внешней оболочкой из мягких материалов (например, резины) - риск сползания при вибрации.

Примеры использования

• Фиксация силового кабеля 3×240 мм2 на С-профиле в подстанции 10/0,4 кВ;
• Удерживание кабеля питания на конвейере в нефтеперерабатывающем цехе;
• Крепление кабеля от трансформатора к распределительному щиту в условиях повышенной влажности;
• Монтаж в кабельных каналах на железнодорожных станциях с частыми перепадами температур.

Практические советы

• Перед установкой проверьте точный диаметр кабеля - он должен попадать в интервал 85–105 мм; слишком малый или большой кабель не будет надежно зафиксирован;
• Используйте болты с пластиковыми или резиновыми шайбами - это предотвращает повреждение поверхности крепления;
• При монтаже на вертикальных участках кабеленесущей системы - располагайте крепления с шагом не более 1,5 метра для равномерного распределения нагрузки;
• При необходимости замены кабеля - открутите болты, разведите половинки крепления и извлеките кабель без демонтажа всей системы;
• Не используйте инструменты с острыми краями при затяжке - можно повредить стенки зажима.
