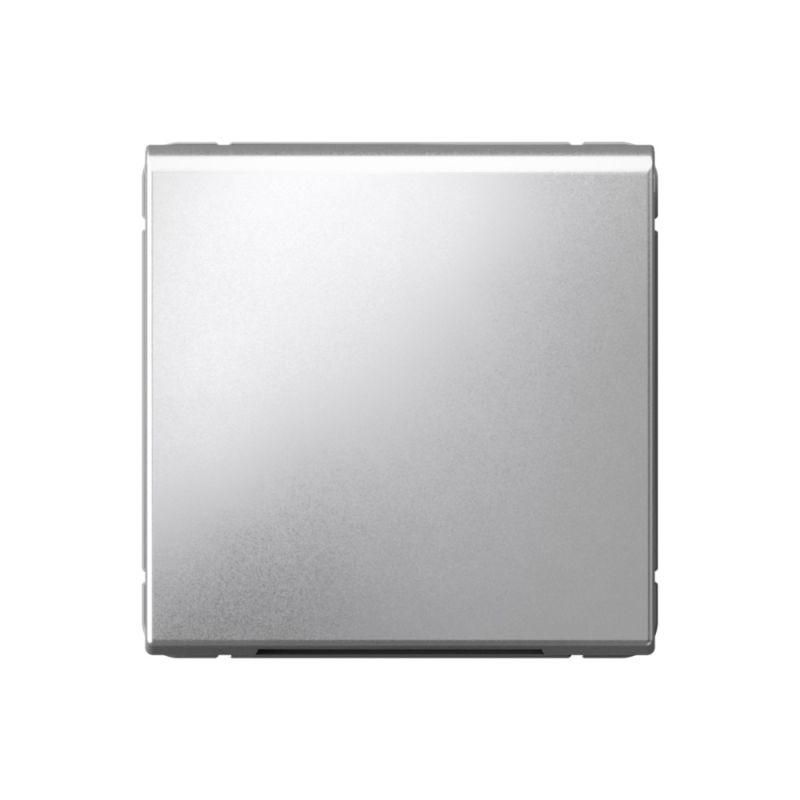

Вывод кабеля ArtGallery механизм алюм. SE GAL000399 APC

Вывод кабеля Systeme Electric серии ArtGallery - это компактный, прочный элемент для организации вывода кабеля через стену или панель, выполненный в матовом алюминиевом исполнении. Артикул gal000399 сочетает промышленную надёжность с дизайном, признанным лучшим на премии МИНПРОМТОРГ 2023.

Назначение и область применения

Вывод кабеля предназначен для безопасного прохода силового или слаботочного кабеля через стеновые или потолочные конструкции. Подходит для установки в монтажные коробки в помещениях с нормальными условиями эксплуатации - офисах, производственных зонах, административных помещениях. Используется там, где требуется аккуратный, невыделяющийся вывод кабеля без лишних выступов.

Технические характеристики

• Тип изделия: кабельный вывод
• Материал корпуса: пластик (ABS)
• Цвет лицевой части: матовый алюминий
• Способ монтажа: скрытый (встраивается в монтажную коробку)
• Тип крепления: захватное/винтовое
• Направление выхода кабеля: наклонное
• Степень защиты: IP20 - защита от доступа пальцами, но не от воды и пыли
• Габариты: 71×71×28 мм
• Количество гнёзд: одно
• Покрытие поверхности: матовое, без бликов
• Гарантия: 5 лет (60 месяцев)
• Состав: не содержит галогенов

Совместимость и монтаж

Вывод кабеля совместим со стандартными монтажными коробками глубиной от 40 мм. Для установки используется винтовое крепление через усиленные монтажные лапки - они обеспечивают плотную фиксацию даже в тонких или деформированных коробках. Наклонный выход кабеля позволяет легко направить провод в нужную сторону, снижая риск перегиба. Кабель вводится через центральное отверстие, закрываемое внутренними зажимами. Не требует специальных инструментов - достаточно отвёртки и стандартного набора для монтажа.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электроустановок внутри помещений. Степень защиты IP20 исключает контакт с токоведущими частями пальцами, но не предназначено для использования во влажных средах, на улице или в местах с высокой запылённостью. Отсутствие галогенов в составе материала снижает токсичность при возможном нагреве или возгорании.

Преимущества

• Матовая поверхность не царапается и не теряет внешний вид под воздействием УФ-излучения
• Тонкая рамка (5,5 мм) обеспечивает минимализм и гармонично вписывается в современные интерьеры
• Усиленные монтажные лапки повышают надёжность фиксации в коробке, особенно при длительной нагрузке
• Наклонный выход кабеля упрощает прокладку и снижает напряжение на жилы
• Произведён в соответствии с промышленным дизайном, признанным лучшим в 2023 году
• Гарантия 5 лет - один из самых длинных сроков в классе аналогичных решений

Ограничения применения

Не применяется в условиях повышенной влажности, на улице, в производственных зонах с постоянным контактом с маслом, химикатами или водой. IP20 не обеспечивает защиту от пыли - не подходит для цехов с высоким уровнем загрязнения. Не рекомендован для многожильных кабелей с диаметром более 12 мм - возможна потеря герметизации и механическое повреждение. Не имеет поля для маркировки - нельзя нанести этикетки или обозначения.

Примеры использования

• Вывод кабеля питания для монитора или компьютера в офисной переговорной
• Подключение сигнализации или видеонаблюдения в коридоре административного здания
• Прокладка кабеля управления для автоматических систем в производственной зоне с контролируемой средой
• Интеграция в панели управления с единым дизайном - идеально для серийных проектов с использованием всей линейки ArtGallery

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен входить свободно, без усилия; оптимальный диаметр до 10 мм
• При установке в старую коробку с деформацией используйте дополнительные прокладки - усиленные лапки работают лучше при равномерном давлении
• Не затягивайте винты слишком сильно - это может треснуть пластиковую основу
• Для групповой установки нескольких устройств - выбирайте одинаковые модели, чтобы сохранить визуальную целостность
• Этот вывод кабеля - часть серии ArtGallery; другие элементы этой серии (розетки, выключатели) имеют тот же стиль и цвет - удобно для комплексного решения
