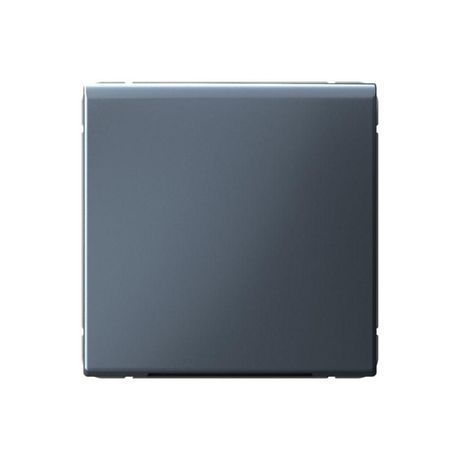

Вывод кабеля ArtGallery механизм грифель SE GAL000799 APC

Вывод кабеля Systeme Electric серии ArtGallery (артикул gal000799) - это компактный элемент для скрытого вывода кабеля через стену или панель. Его уникальный серый цвет «грифель» и минимализм подходят для интерьеров с акцентом на дизайн, а прочная конструкция обеспечивает надёжную работу в бытовых и коммерческих системах.

Назначение и область применения

Вывод кабеля предназначен для организации безопасного прохода провода через стену, панель или монтажную коробку. Подходит для внутренней установки в жилых помещениях, офисах, гостиницах и других объектах, где важна эстетика и чистота линий. Используется совместно с розетками, выключателями и другими элементами системы ArtGallery.

Технические характеристики

• Размеры: 71 × 71 × 28 мм - компактная форма для скрытой установки
• Материал корпуса: термопласт (ABS-пластик) - устойчив к царапинам и УФ-излучению
• Цвет: серый «грифель» - специальный оттенок, не имеющий аналогов на рынке
• Поверхность: матовая, необработанная - без лишнего блеска, сохраняет естественный вид
• Степень защиты: IP20 - защищает от контакта с пальцами и твердыми предметами, не предназначена для влаги
• Количество гнёзд: одно - для одного кабеля
• Направление выхода: наклонное - снижает риск перегиба провода
• Состав: безгалогеновый материал - экологически безопасен при горении
• Комплектация: центральная плата - основной элемент для фиксации внутри коробки
• Этикетка: без поля для надписи - не требует маркировки

Совместимость и монтаж

Вывод кабеля SE ArtGallery (gal000799) рассчитан на скрытую установку в стандартные монтажные коробки глубиной от 45 мм. Крепится за счёт захватных и винтовых лапок - они плотно фиксируют устройство в коробке, предотвращая люфт. Для монтажа требуется доступ к тыльной стороне коробки. Устройство не требует дополнительных крепёжных элементов. Совместим со всеми механизмами серии ArtGallery.

Безопасность и стандарты

Изготовлен из безгалогенового термопласта - при возгорании не выделяет токсичных газов. Соответствует требованиям безопасности для внутренних электромонтажных работ. Степень защиты IP20 исключает использование во влажных зонах (ванная, кухня, бассейн). Применяется только в сухих помещениях.

Преимущества

• Уникальный цвет «грифель» - гармонирует с современной отделкой, в том числе темными поверхностями
• Усиленные монтажные лапки - обеспечивают устойчивую фиксацию даже в слабо закреплённых коробках
• Наклонный выход кабеля - снижает напряжение на жилы, продлевает срок службы провода
• Антицарапаемая поверхность - сохраняет внешний вид после многолетней эксплуатации
• Премия Минпромторга 2023 - признание высокого уровня промышленного дизайна

Ограничения применения

• Не подходит для установки во влажных помещениях - степень защиты IP20 не защищает от воды
• Не используется для вывода силовых кабелей большего диаметра - ограничен размер входного отверстия
• Только для скрытой установки - не предназначен для открытого монтажа
• Не имеет места для этикетки - нельзя помечать функциональное назначение

Примеры использования

• Вывод кабеля питания для телевизора в гостиной с темным интерьером
• Проход для зарядного кабеля смартфона рядом с рабочим столом
• Скрытое подключение светильника в нишах с декоративной подсветкой
• Интеграция в модульные панели в офисах с дизайном в стиле минимализм

Практические советы

• Перед монтажом проверьте глубину монтажной коробки - она должна быть не менее 45 мм
• При использовании в деревянных или гипсокартонных перегородках убедитесь, что коробка жестко закреплена
• Не затягивайте винты слишком сильно - это может деформировать пластиковую плату
• При необходимости протяжки нескольких кабелей используйте несколько единиц - один вывод рассчитан только на один провод
• Чистите поверхность мягкой тканью - абразивные средства повредят матовое покрытие
