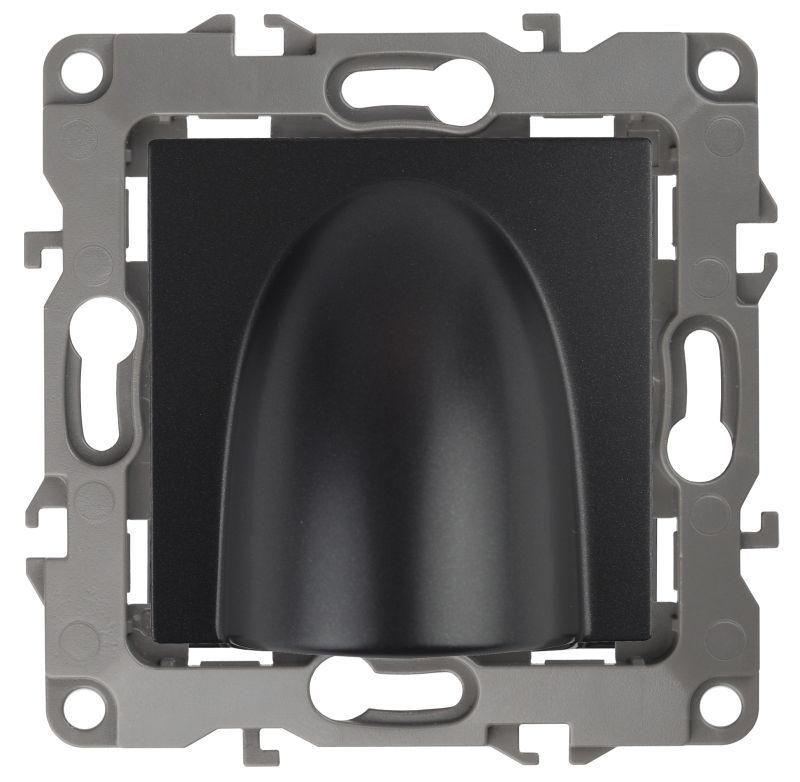

Вывод кабеля Elegance 14-6003-05 антрацит ЭРА Б0051069

Вывод кабеля 14-6003-05 антрацит от бренда ЭРА - это накладка для электроустановочных изделий, предназначенная для безопасного прохода кабелей через стену при скрытой установке. Продукт из серии Эра Elegance сочетает простую конструкцию, матовую антрацитовую поверхность и совместимость со стандартными монтажными коробками.

Назначение и область применения

Вывод кабеля 14-6003-05 антрацит используется для организации выхода силового или слаботочного кабеля из внутристенной монтажной коробки на внешнюю поверхность стены. Подходит для установки в жилых, офисных и промышленных помещениях там, где требуется аккуратный и защищённый вывод проводов без открытых элементов. Применяется в паре с выключателями, розетками или другими устройствами серии Эра Elegance.

Технические характеристики

• Количество постов: 1 - позволяет вывести один кабель или группу проводов в одном канале;
• Габаритные размеры: 75×75×33 мм - компактный формат, легко помещается в стандартную монтажную коробку;
• Материал: пластик - устойчив к механическим воздействиям, не проводит ток, не требует специального обслуживания;
• Цвет: RAL 7016 (антрацит) - матовая поверхность снижает блики, гармонирует с современным интерьером;
• Степень защиты IP20 - предотвращает доступ пальцев к токоведущим частям, но не обеспечивает защиту от воды или пыли - применяется только во внутрипомещенческом монтаже;
• Тип крепления: в распор и винтами - фиксируется плотно в монтажной коробке без люфтов;
• Способ монтажа: скрытый - установлен в стену, видна только лицевая часть накладки;
• Тип серии: рамочная - соответствует дизайну и габаритам других изделий серии Эра Elegance;
• Поле для надписи: отсутствует - не предназначено для маркировки;
• Тип поверхности: матовая - не царапается визуально, маскирует следы от пальцев.

Совместимость и монтаж

Вывод кабеля 14-6003-05 антрацит совместим с любыми стандартными металлическими или пластиковыми монтажными коробками глубиной не менее 30 мм. Устанавливается после сборки внутренних механизмов - перед закрыванием декора. Крепление осуществляется двумя способами: распорными лапками (для быстрой фиксации) и винтами (для усиленной удерживаемости в тонких или хрупких коробках). Диаметр отверстия для кабеля рассчитан на одновременный проход до 5–7 проводов сечением до 2,5 мм2 каждый. Не рекомендуется использовать для многожильных кабелей с диаметром более 18 мм.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренней установки согласно ГОСТ Р 50030.2 и IEC 60669. Материал корпуса самозатухающий (UL94 V-2). Защита IP20 исключает контакт с токоведущими частями, но не защищает от влаги - применение в сырых зонах (ванная, кухня, подвал) запрещено.

Преимущества

• Антрацитовый цвет и матовая фактура обеспечивают эстетичный вид без лишнего блеска;
• Простая конструкция без лишних деталей снижает риск ошибок при монтаже;
• Совместимость с серией Эра Elegance позволяет собирать единый дизайн всей группы электроустановочных изделий;
• Фиксация в распор и винтами гарантирует долговечную установку даже при нагрузке на кабель;
• Не требует дополнительных инструментов - монтаж выполняется обычным набором отверток.

Ограничения применения

• Не предназначен для наружной установки - IP20 недостаточно для защиты от влаги и пыли;
• Не подходит для высоких температур выше +40C - например, рядом с нагревательными приборами;
• Запрещено использование в местах с повышенной вибрацией без дополнительной фиксации кабеля;
• Не имеет поля для надписи - нельзя пометить назначение кабеля прямо на накладке;
• Подходит только для одного кабеля - для нескольких выводов потребуется несколько единиц или другая модель.

Примеры использования

• Выход кабеля питания от розетки в нишевой шкаф;
• Проход сигнального кабеля от датчика движения к выключателю;
• Скрытое подключение видеокамеры в коридоре с использованием системы Эра Elegance;
• Обустройство вывода для зарядного устройства в спальной комнате.

Практические советы

• Перед монтажом проверьте диаметр отверстия в монтажной коробке - он должен быть не меньше 18 мм, чтобы кабель свободно проходил;
• Если кабель слишком толстый, используйте мягкий кабельный ввод или снимите внешнюю оболочку (при условии сохранения целостности жил);
• При установке в старые коробки с деформированными стенками - обязательно используйте винты вместо распорных лапок;
• Не перегружайте вывод несколькими кабелями - это повышает риск перегрева и затрудняет замену;
• При необходимости комбинирования с другими изделиями серии Эра Elegance - выбирайте те же цветовые решения для единого интерьера.
