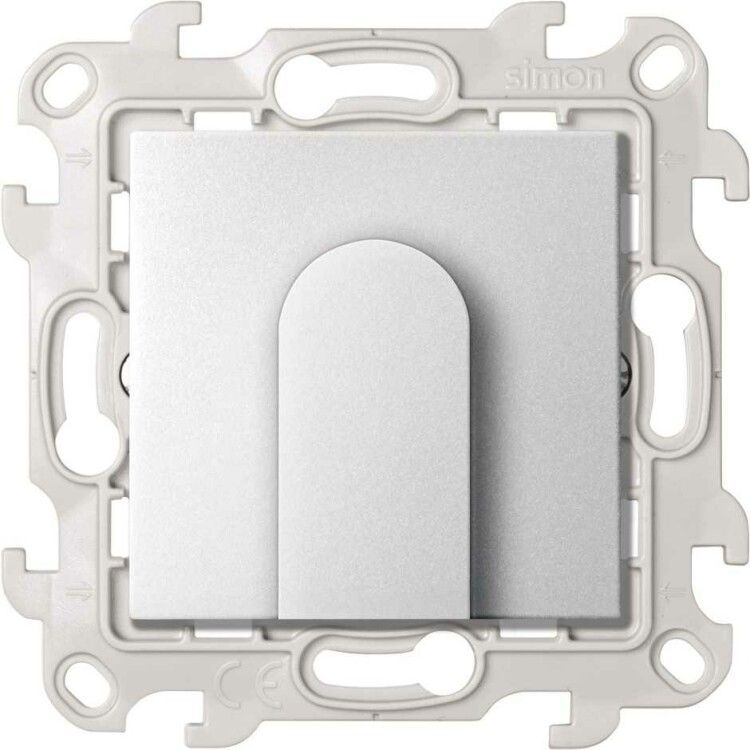

Вывод кабеля цвета алюминий S24 Harmonie | 2410801-033 Simon

Вывод кабеля Simon 2410801-033 - компактный встраиваемый элемент для безопасного вывода проводов через стену или панель. Продукт из серии Simon 24 предназначен для слаботочных систем с малой нагрузкой, где важна надежная фиксация и минимализм дизайна.

Назначение и область применения

Вывод кабеля Simon 2410801-033 используется для организации выхода проводов из электромонтажной коробки или стены в помещениях с нормальными условиями эксплуатации. Подходит для подключения устройств слаботочных сетей: телефонных линий, Ethernet, сигнализации, домашней автоматизации, терморегуляторов. Не предназначен для силовых цепей высокой мощности.

Технические характеристики

• Тип изделия: вывод кабеля
• Номинальный ток: 1 А - ограниченная пропускная способность, только для слаботочных цепей
• Степень защиты: IP20 - защищает от контакта с пальцами и крупными предметами, но не от пыли и влаги
• Материал корпуса: термопласт - устойчив к механическим воздействиям, не горюч
• Цвет: серый, матовая поверхность - не бликует, хорошо сочетается со светлыми панелями
• Количество постов: 1 - один вход/выход для одного кабеля
• Тип крепления: защелка - фиксируется в монтажном отверстии без болтов
• Климатическое исполнение: УХЛ3 - рассчитан на работу в закрытых помещениях с умеренным климатом, температурой от −10C до +40C
• Нормативный документ: ТУ 3464-001-77313241-08

Совместимость и монтаж

Вывод кабеля Simon 2410801-033 устанавливается в стандартные круглые отверстия диаметром 24 мм, типичные для модульных коробок серии Simon 24. Монтаж выполняется встраиваемым способом: изделие просто вставляется в отверстие до щелчка защелки. Для демонтажа достаточно аккуратно потянуть за край корпуса. Кабели должны иметь внешний диаметр не более 5–6 мм - большие жилы могут повредить уплотнение или не войти в канал.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3464-001-77313241-08. Номинальный ток 1 А исключает применение в цепях выше 230 В / 1 А. IP20 не обеспечивает защиту от влаги - запрещено использование в сырых помещениях, на улице или в зонах с риском попадания воды.

Преимущества

• Простая установка благодаря защелочному креплению - не требует инструментов
• Гладкая матовая поверхность не царапается и не собирает пыль
• Совместим с другими элементами серии Simon 24 - легко интегрируется в готовую систему
• Экономит место: компактный форм-фактор позволяет использовать в плотных распределительных коробках

Ограничения применения

• Не допускается использование в цепях с током свыше 1 А - возможен перегрев и повреждение
• IP20 не защищает от пыли и влаги - нельзя устанавливать в гаражах, подвалах, на балконах
• Подходит только для одиночных кабелей - не предназначена для группового вывода нескольких проводов
• Работает только в помещении с температурой выше −10C - при холоде материал становится хрупким

Примеры использования

• Вывод LAN-кабеля из стены к роутеру в офисе
• Выход провода от датчика движения к контроллеру системы “умный дом”
• Подключение антенного кабеля к телевизору внутри шкафа
• Фиксация проводов от термостата к радиатору в спальне

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен свободно проходить через внутреннее отверстие без усилия
• Не используйте инструменты для вдавливания - защелка сработает сама при правильном совмещении
• Если вы устанавливаете несколько таких элементов рядом - соблюдайте минимальный шаг между отверстиями (не менее 20 мм), чтобы не ослабить стенку коробки
• Для долговечности не затягивайте кабель слишком сильно - это может деформировать пластиковую втулку
• Запомните: этот вывод кабеля - часть серии Simon 24; другие модели этой серии имеют аналогичную систему крепления и цветовую гамму - удобно заменять или дополнять.
