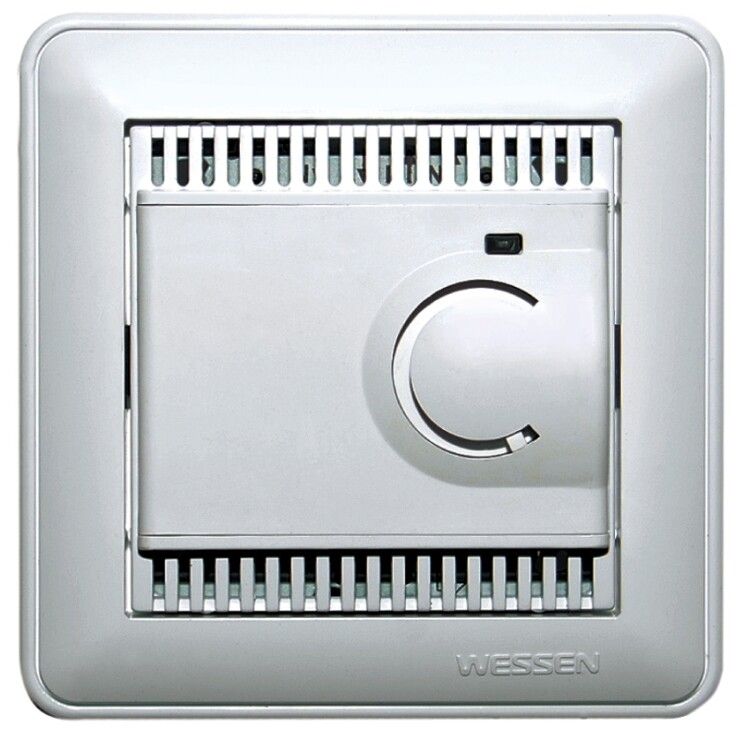

Термостат электрон. W59 10А для теплого пола с датчиком сл. кость SchE TES-151-28 APC

Термостат для теплого пола 10А, слоновая кость, с датчиком, +5 до +50C, в сборе, с рамкой - устройство для точного контроля температуры напольного обогрева. Разработан для скрытой установки, совместим с резистивными датчиками и работает в паре с системами теплого пола. Бренд Systeme Electric, артикул tes-151-28, серия W59.

Назначение и область применения

Термостат для теплого пола 10А, слоновая кость, с датчиком, +5 до +50C, в сборе, с рамкой управляет включением и выключением нагревательных элементов в системах напольного отопления. Подходит для жилых помещений - спален, ванных комнат, детских, гостиных. Устройство обеспечивает стабильную температуру пола в пределах от +5 до +50 C, исключает перегрев и снижает энергопотребление за счет точного отключения.

Технические характеристики

• Напряжение питания: 220 В переменного тока (AC)
• Номинальный ток: 10 А - позволяет управлять нагрузкой до 2,2 кВт
• Диапазон регулировки температуры: от +5 до +50 C
• Диапазон рабочих температур: от +5 до +50 C - устройство можно устанавливать в помещениях с аналогичным температурным режимом
• Тип датчика: резистивный, с выносным зондом - измеряет температуру пола, а не воздуха
• Тип управления: поворотный механизм - простая механическая настройка без экрана
• Количество выходов: один - управляет одной цепью обогрева
• Тип присоединения: трех-четырехпроводной - поддерживает подключение к одному или двум датчикам (при необходимости)
• Степень защиты: IP20 - защищён от прикосновений пальцами и твердыми предметами, но не от воды
• Материал корпуса: пластик, цвет бежевый (слоновая кость)
• Габариты: 85×85×41 мм
• Климатическое исполнение: УХЛ4 - рассчитан на работу в условиях умеренного климата с возможностью колебаний температуры и влажности
• Режим работы: On/Off - включает/выключает нагрев при достижении заданной температуры

Совместимость и монтаж

Термостат для теплого пола 10А, слоновая кость, с датчиком, +5 до +50C, в сборе, с рамкой предназначен для скрытой установки в стеновые коробки глубиной не менее 40 мм. Крепится с помощью распорных элементов и винтов - совместим со стандартными монтажными коробками 60–85 мм. Присоединение проводов выполняется к клеммам L (фаза), N (ноль), Load (нагрузка), GND (заземление - при наличии) и датчику. Для правильной работы требуется подключение внешнего резистивного датчика, который укладывается между нагревательными элементами пола. Не используйте с индукционными или беспроводными датчиками - они несовместимы.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р МЭК 60730-1-2003 и ГОСТ Р 51318.14.1-2007 - нормативам для автоматических терморегуляторов бытового назначения. Максимальное напряжение прикосновения - 230 В, что соответствует классу безопасности II. Нет открытых токоведущих частей после установки. Не рекомендуется использовать в местах с высокой влажностью (ванна, душ) без дополнительной защиты - степень IP20 не допускает попадание воды.

Преимущества

• Простая и надежная механическая система управления - нет электроники, которая может выйти из строя
• Выносной датчик точно измеряет температуру пола, а не воздуха - эффективнее контролирует комфорт
• Поддержка двухпроводного и четырехпроводного подключения - гибкость при замене старых систем
• Совместим с большинством резистивных матов и кабелей до 2,2 кВт
• Форм-фактор стандарта - легко заменить существующий термостат без переделки штробы

Ограничения применения

• Не подходит для систем охлаждения - нет выходов для кондиционирования
• Не используется в помещениях с постоянной влажностью выше 80% - IP20 не защищает от брызг и пара
• Не имеет программатора - нельзя задать временные графики, только фиксированная температура
• Максимальная мощность нагрузки - 2,2 кВт; при больших системах нужен контактор
• Не поддерживает Wi-Fi, Bluetooth или смарт-управление

Примеры использования

• Теплый пол в ванной комнате с кабелем мощностью 1,8 кВт
• Обогрев пола в детской комнате с матом 1,5 кВт
• Замена устаревшего термостата в квартире с сохранением существующей проводки
• Система подогрева в офисном помещении с плиткой на полу

Практические советы

• При монтаже убедитесь, что датчик расположен между нагревательными элементами, а не рядом с трубами или радиаторами
• Посадочный диаметр монтажной коробки - 60–85 мм; проверьте соответствие перед закладкой
• Не затягивайте винты слишком сильно - риск трещины в пластиковом корпусе
• Если планируете использовать два датчика (например, в двух комнатах), выберите модель с четырехпроводным подключением и подключите второй датчик параллельно
• Проверьте целостность датчика мультиметром перед запуском - сопротивление должно быть в пределах 5–15 кОм при 25 C
• Термостат для теплого пола 10А, слоновая кость, с датчиком, +5 до +50C, в сборе, с рамкой - не требует обслуживания, но при скачках напряжения лучше использовать стабилизатор
