Ящик с рубильником ЯБПВУ-100А IP54 (с ПН-2) Народный | SQ1603-0005 TDM

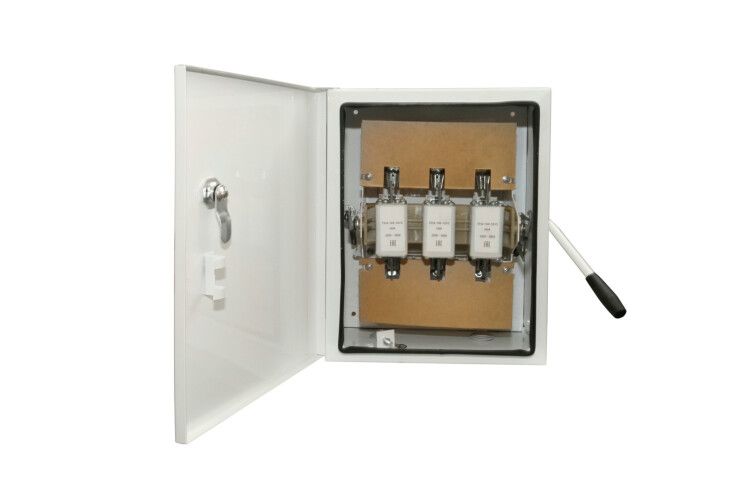

Ящик с рубильником и предохранителем ЯБПВУ-100А IP54 с панелью накладной ПН-2 от TDM ELECTRIC - это компактный распределительный щит с встроенным выключателем-разъединителем и плавкими предохранителями для защиты трехфазных сетей до 400 В. Подходит для установки на стену в условиях повышенной запыленности и влажности.

Назначение и область применения

Ящик с рубильником и предохранителем ЯБПВУ-100А IP54 предназначен для редких операций включения-отключения и защиты электрооборудования от токов короткого замыкания в трехфазных цепях переменного тока 230/400 В, 50 Гц. Применяется в промышленных системах: на станках, конвейерах, насосных группах, вентиляционных установках, где требуется надежная аварийная остановка и защита от перегрузок.

Технические характеристики

• Номинальный рабочий ток: 100 А
• Номинальное напряжение изоляции: 380 В
• Максимальное рабочее напряжение (переменный ток): 400 В
• Число полюсов: 3
• Степень защиты: IP54 (защита от пыли и брызг воды со всех сторон)
• Степень защиты по NEMA: 3 (защита от осадков, пыли и внешних воздействий)
• Размеры корпуса: высота 360 мм, ширина 350 мм, глубина 190 мм
• Тип предохранителей: плавкие вставки типа ПН (не указан конкретный размер - требует подбора по токовой характеристике)
• Корпус: сталь с текстурированным полиэстеровым порошковым покрытием
• Заземление: есть контакт на корпусе

Совместимость и монтаж

Ящик с рубильником и предохранителем ЯБПВУ-100А IP54 устанавливается накладным способом на вертикальную поверхность. Для монтажа используются четыре крепежных отверстия в задней стенке корпуса. Кабели подводятся через входные гильзы (не предусмотрены в комплекте - необходимо докупить соответствующие вводы). Предохранители ПН устанавливаются внутрь рубильника - перед подключением проверьте соответствие токового класса вставок нагрузке цепи. Напряжение питания не должно превышать 400 В.

Безопасность и стандарты

Конструкция ящика обеспечивает безопасность за счет автоматической блокировки: дверца не открывается при включенном рубильнике. Это исключает случайный доступ к токоведущим частям при работе оборудования. Корпус выполнен из стали с антикоррозийным порошковым покрытием, что повышает долговечность в агрессивных средах. Соответствует требованиям к устройствам управления и защиты согласно ГОСТ Р МЭК 60947-3.

Преимущества

• Защита от несанкционированного доступа: дверь запирается на ключ
• Блокировка двери при включенном положении - снижает риск травматизма
• Компактные габариты позволяют устанавливать в ограниченных пространствах
• Порошковое покрытие устойчиво к механическим повреждениям и химическим воздействиям
• Интегрированная система заземления на корпусе - гарантирует электробезопасность

Ограничения применения

• Не предназначена для частых коммутаций - более 1–2 раз в день может снизить срок службы контактов рубильника
• Не подходит для взрывоопасных зон (без сертификата Ex)
• Типоразмеры плавких предохранителей не указаны - необходимо самостоятельно выбрать вставки ПН по току и времени-токовой характеристике
• Отсутствуют встроенные вводы кабеля - требует дополнительной фурнитуры
• Напряжение выше 400 В недопустимо - возможен пробой изоляции

Примеры использования

• Щит управления станком ЧПУ с трехфазным двигателем мощностью до 22 кВт
• Автоматический выключатель для группы насосов в водопроводной системе
• Распределительный пункт на конвейере в пищевой промышленности
• Локальный выключатель для обслуживания вентилятора в помещении с высокой влажностью

Практические советы

• Перед установкой проверьте, чтобы токовая характеристика выбранных предохранителей ПН соответствовала максимальному рабочему току нагрузки (до 100 А) и имела достаточную отключающую способность
• При монтаже используйте кабельные вводы с герметичными уплотнениями - это сохранит степень защиты IP54
• Обязательно подсоедините заземляющий провод к клемме на корпусе - даже если оборудование уже заземлено через раму
• Не закрывайте дверцу, пока все предохранители не установлены и не затянуты - это может вызвать перегрев или плохой контакт
• Регулярно проверяйте состояние плавких вставок и контактов рубильника - особенно после срабатывания защиты
