Ящик с рубильником ЯРП-П-100А IP54 (с ППНН) перекидной | SQ1602-0005 TDM
Товарные предложения:
| Ящик с рубильником ЯРП-П-100А IP54 (с ППНН) перекидной | SQ1602-0005 | TDM | 17.11.2024 | 10 шт. | 7 522,96 ₽ | шт. | от 5 дней |
Условия поставки ящика с рубильника ярп-п-100а IP54 (с ППНН) перекидного | SQ1602-0005 TDM
Купить 10 шт. ящиков с рубильниками ярп-п-100ов ip54 (с ппнн) перекидных | sq1602-0005 tdm могут юридические ифизическиелица, по наличному и безналичному расчету, отгрузка производится с пункта выдачи в течение 2 - 5 дней после поступления оплаты.
Цена ящика с рубильника ярп-п-100а IP54 (с ППНН) перекидного | SQ1602-0005 TDM зависит от общего объема заказа, на сайте указана оптовая цена действующая при сумме заказа от 100тр., для формирования максимально выгодного предложения рекомендуем запрашивать полный перечень товаров.
Доставка по Москве и в радиусе 200 км от МКАД, в другие регионы РФ отгружаем транспортными компаниями.
Описание
Характеристики
Сертификаты
Описание

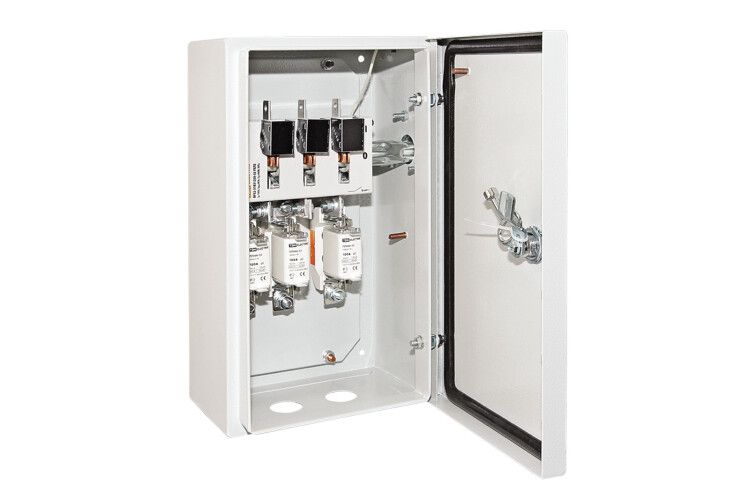

Ящик с рубильником ЯРП-П-100А IP54 (с ППНН) перекидной - это компактное и энергосберегающее устройство, предназначенное для коммутации и защиты от токов короткого замыкания в цепях трёхфазного переменного тока напряжением 380/220 В частотой 50 Гц.
Основные преимущества данного ящика:
- Компактные размеры корпуса, что обеспечивает удобство монтажа и экономию места.
- Энергосберегающие предохранители ППНН TDM, которые помогают снизить энергопотребление.
- Высококачественное порошковое покрытие, обеспечивающее надежную защиту от внешних воздействий и долгий срок службы.
- Возможность крепления на опору линии электропередач, что упрощает установку и обеспечивает надежность крепления.
Особенности данного ящика:
- Высота корпуса: 350 мм
- Ширина корпуса: 220 мм
- Глубина корпуса: 150 мм
- Номинальный рабочий ток Ie: 100 А
- Степень защиты (IP): IP54
- Степень защиты (NEMA): 3
- Количество полюсов: 3
- Номинальное напряжение изоляции Ui: 380 В
- С защитой от ошибочных действий: Нет
- Максимально допустимое рабочее напряжение Ue AC: 400 В
- Типоразмеры плавких предохранителей: 00 (NH00)
- Оснащение корпуса рубильника плавкими предохранителями: С компактным выключателем-разъединителем нагрузки
Конструкция ящика включает в себя рубильник типа ВР32-31250, плавкие вставки ППНН с керамическими держателями, установленное заземление рубильника, перенавешиваемую дверь с усиленным замком, а также комплект крепежа. Упаковка состоит из картона.
Характеристики c описанием
Высота корпуса:
350 мм
Высота корпуса (мм) — это вертикальное измерение корпуса выключателя нагрузки, выраженное в миллиметрах. Высота корпуса влияет на совместимость устройства с монтажными пространствами и шкафами, в которых оно будет установлено. При выборе выключателя нагрузки следует учитывать высоту корпуса для обеспечения правильной установки и удобного доступа к устройству. Неправильный выбор высоты корпуса может привести к затруднениям при монтаже и обслуживании, а также к возможным нарушениям в работе электрической системы. Рекомендуется сверяться с техническими спецификациями и монтажными схемами перед заменой или установкой выключателя нагрузки.
Ширина корпуса:
220 мм
Ширина корпуса выключателя нагрузки (рубильника) измеряется в миллиметрах (мм) и определяет физическое пространство, которое устройство занимает в распределительном щите или монтажной панели. Это свойство важно для правильного размещения и обеспечения достаточного пространства для вентиляции и подключения проводов. При выборе выключателя нагрузки следует учитывать ширину корпуса, чтобы убедиться, что он соответствует доступному пространству в монтажном месте. Неправильный выбор ширины может привести к затруднениям при установке и эксплуатации устройства.
Глубина корпуса:
150 мм
Глубина корпуса выключателя нагрузки (рубильника) измеряется в миллиметрах (мм) и обозначает расстояние от передней до задней поверхности устройства. Это свойство важно учитывать при установке рубильника в ограниченном пространстве, например, в распределительных щитах или шкафах. Глубина корпуса влияет на совместимость устройства с монтажными панелями и другими компонентами системы. При выборе и замене рубильника рекомендуется проверять соответствие глубины корпуса доступному монтажному пространству, чтобы избежать проблем с установкой и обеспечением необходимого зазора для безопасной работы устройства.
Номин. раб. ток Ie:
100 А
Номинальный рабочий ток (Ie) - это максимальный ток, который выключатель нагрузки (рубильник) может пропускать в течение длительного времени без перегрева и повреждения. Этот параметр является критически важным для обеспечения надежной и безопасной работы электрической системы, так как неправильный выбор номинального рабочего тока может привести к перегрузке, перегреву и возможным аварийным ситуациям.
100 А - Подходит для средних нагрузок, таких как небольшие промышленные установки и крупные коммерческие объекты. Обеспечивает надежную работу при условии, что потребляемая мощность не превышает допустимые пределы. Рекомендуется использовать в системах, где ток редко превышает 100 А.
250 А - Идеально для крупных промышленных объектов и мощных коммерческих установок. Выбор такого номинала обеспечивает достаточный запас прочности для работы с высокими нагрузками. Рекомендуется для систем с интенсивным потреблением электроэнергии.
400 А - Используется в крупных промышленных сетях и энергосистемах с высоким потреблением. Обеспечивает стабильную работу при значительных нагрузках и подходит для установки в распределительных щитах крупных предприятий.
630 А - Предназначен для очень крупных промышленных объектов и энергетических установок с экстремально высокой нагрузкой. Обеспечивает надежность и безопасность работы в условиях интенсивного потребления электроэнергии.
63 А - Подходит для небольших коммерческих объектов и бытовых систем с умеренным потреблением электроэнергии. Обеспечивает надежную работу при ограниченных нагрузках. Рекомендуется для использования в небольших офисах и жилых домах.
32 А - Идеален для малых бытовых систем и небольших коммерческих объектов с низким потреблением электроэнергии. Обеспечивает безопасную работу при минимальных нагрузках. Рекомендуется для использования в частных домах и небольших магазинах.
25 А - Предназначен для малых бытовых и коммерческих систем с очень низким потреблением электроэнергии. Обеспечивает надежную работу при минимальных нагрузках. Рекомендуется для использования в малых жилых помещениях и небольших офисах.
Степень защиты (IP):
IP54
Степень защиты (IP) обозначает уровень защиты выключателей нагрузки (рубильников) от проникновения твердых частиц и воды. Код IP состоит из двух цифр: первая указывает на степень защиты от твердых объектов, вторая — от воды. Это свойство критически важно для выбора устройства, работающего в различных условиях окружающей среды, так как напрямую влияет на его долговечность и надежность.
IP20: Обеспечивает защиту от проникновения твердых предметов диаметром более 12,5 мм, но не защищает от воды. Подходит для использования в сухих, непыльных помещениях. Не рекомендуется для установки в местах с повышенной влажностью или пылью.
IP54: Защита от пыли в ограниченном количестве и защита от брызг воды со всех направлений. Идеально подходит для использования в производственных помещениях, где возможны брызги воды и присутствие пыли.
IP30: Защита от твердых предметов диаметром более 2,5 мм, но не защищает от воды. Подходит для установки в офисах и жилых помещениях, где нет риска попадания воды.
IP40: Защита от твердых предметов диаметром более 1 мм, но не защищает от воды. Рекомендуется для использования в помещениях с низким уровнем пыли и отсутствием влаги.
IP32: Защита от твердых предметов диаметром более 2,5 мм и защита от капель воды, падающих под углом до 15°. Подходит для использования в местах, где возможны небольшие капли воды, например, в кухнях или ванных комнатах.
IP10: Защита от твердых предметов диаметром более 50 мм, но не защищает от воды. Рекомендуется для использования в помещениях с очень низким уровнем пыли и отсутствием влаги.
IP41: Защита от твердых предметов диаметром более 1 мм и защита от капель воды, падающих вертикально. Подходит для использования в помещениях, где возможны капли воды, например, в лабораториях или технических помещениях.
IP66: Полная защита от пыли и защита от сильных струй воды со всех направлений. Идеально подходит для использования в экстремальных условиях, таких как внешние установки или промышленные зоны с высоким уровнем пыли и влаги.
Степень защиты (NEMA):
3
Степень защиты (NEMA) определяет уровень защиты корпуса выключателей нагрузки (рубильников) от внешних воздействий, таких как пыль, вода и механические повреждения. Этот параметр важен для выбора оборудования, которое будет использоваться в различных условиях эксплуатации, от обычных внутренних помещений до суровых внешних сред.
NEMA 1: Обеспечивает базовую защиту от пыли и случайных прикосновений. Подходит для использования в чистых, сухих внутренних помещениях. Рекомендуется для офисных и бытовых условий, где нет риска попадания воды или значительного загрязнения.
NEMA 2: Предоставляет защиту от легкого попадания капель воды и конденсата. Подходит для использования в помещениях с умеренной влажностью, таких как подвалы или гаражи. Рекомендуется для установки в местах, где возможны незначительные утечки воды.
NEMA 3: Обеспечивает защиту от дождя, снега и ветра. Идеально подходит для наружного использования, включая установку на открытых площадках. Рекомендуется для применения в условиях, где оборудование может подвергаться воздействию атмосферных осадков.
NEMA 3R: Предоставляет защиту от дождя и снега, но не от ветра. Подходит для наружного использования в условиях, где оборудование защищено от прямого воздействия ветра. Рекомендуется для установки под навесами или в частично закрытых наружных пространствах.
NEMA 4: Обеспечивает защиту от пыли, дождя, брызг воды и струй воды. Подходит для использования в промышленных и моечных средах. Рекомендуется для установки в местах, где возможны сильные водяные струи и значительное загрязнение пылью.
NEMA 4X: Предоставляет ту же защиту, что и NEMA 4, но дополнительно защищает от коррозии. Идеально подходит для использования в агрессивных химических средах или морских условиях. Рекомендуется для установки в местах с высоким риском коррозии, таких как химические заводы или морские платформы.
Количество полюсов:
3
Количество полюсов указывает на количество электрических цепей, которые могут быть одновременно контролируемы рубильником. Это значение определяет, сколько фаз или отдельных цепей можно подключить к одному устройству, что влияет на его применение в различных электрических системах.
1-полюсный рубильник предназначен для управления одной фазой или одной цепью. Подходит для простых однофазных систем, где требуется минимальное управление.
2-полюсный рубильник позволяет управлять двумя фазами или двумя отдельными цепями. Идеален для использования в двухфазных системах или для отдельных цепей, которые требуют одновременного управления.
3-полюсный рубильник предназначен для управления тремя фазами. Это стандартное решение для трехфазных систем, часто используемых в промышленных и коммерческих приложениях.
4-полюсный рубильник позволяет управлять тремя фазами и нейтральным проводом. Рекомендуется для систем, где требуется управление нейтралью вместе с фазами, обеспечивая более полное отключение.
5-полюсный рубильник используется для специализированных систем, где требуется управление пятью отдельными цепями или фазами. Подходит для сложных электрических установок.
6-полюсный рубильник позволяет управлять шестью фазами или цепями одновременно. Применяется в сложных многополюсных системах, требующих высокого уровня контроля.
8-полюсный рубильник предназначен для управления восемью фазами или цепями. Используется в специализированных промышленных системах с высоким уровнем сложности.
10-полюсный рубильник позволяет управлять десятью фазами или цепями. Применяется в высокоспециализированных установках, где требуется управление большим количеством цепей.
0.01-полюсный рубильник не является стандартным значением и может быть ошибкой или специфическим обозначением, требующим уточнения. Не рекомендуется для использования без дополнительной проверки.
3-полюсный рубильник предназначен для управления тремя фазами. Это стандартное решение для трехфазных систем, часто используемых в промышленных и коммерческих приложениях.
Номин. напряжение изоляции Ui:
380 В
Номинальное напряжение изоляции (Ui) — это максимальное напряжение, при котором изоляция выключателя нагрузки (рубильника) сохраняет свои изоляционные свойства. Этот параметр критически важен для обеспечения безопасной и надежной работы устройства, так как он определяет максимальное напряжение, которое может выдерживать изоляция без пробоя. Выбор выключателя с соответствующим номинальным напряжением изоляции зависит от условий эксплуатации и номинального рабочего напряжения в системе.
800 В — Подходит для высоковольтных систем, где требуется высокая степень изоляции. Рекомендуется для промышленных установок с высокими требованиями к надежности.
1000 В — Используется в очень высоковольтных системах, обеспечивая максимальную защиту и надежность. Предпочтительно для критически важных объектов и крупных промышленных предприятий.
690 В — Часто применяется в промышленных и коммерческих установках. Обеспечивает надежную изоляцию для большинства стандартных применений.
660 В — Подходит для многих промышленных применений, обеспечивая достаточную изоляцию и защиту.
500 В — Используется в системах среднего напряжения, где требуются умеренные изоляционные свойства.
400 В — Применяется в низковольтных системах, таких как бытовые и малые коммерческие установки.
380 В — Идеально подходит для стандартных бытовых и коммерческих электрических систем.
600 В — Применяется в системах среднего напряжения с повышенными требованиями к изоляции.
750 В — Используется в высоковольтных системах, обеспечивая дополнительную защиту и надежность.
0.1 В — Это значение указывает на минимальный уровень напряжения, при котором изоляция сохраняет свои свойства. Обычно используется для специфических низковольтных приложений.
С защитой от ошибочных действий:
Нет
Свойство 'С защитой от ошибочных действий' указывает на наличие или отсутствие механизмов, предотвращающих неправильное использование или некорректную эксплуатацию выключателя нагрузки (рубильника). Это свойство является критически важным для обеспечения безопасности и надежности работы электрических систем, так как ошибочные действия могут привести к аварийным ситуациям, повреждению оборудования или даже к травмам.
Значение 'Нет' указывает на отсутствие механизмов защиты от ошибочных действий. В данном случае пользователи должны быть особенно внимательны и соблюдать все инструкции по эксплуатации, чтобы избежать неправильного использования. Рекомендуется использовать такие выключатели только в системах, где риск ошибочных действий минимален и где работают только квалифицированные специалисты.
Значение 'Да' означает, что выключатель нагрузки оснащен механизмами защиты от ошибочных действий. Это может включать в себя блокировки, предотвращающие включение или выключение устройства в неподходящий момент, или защиту от неправильного подключения. Такие выключатели рекомендуются для использования в системах с повышенными требованиями к безопасности, а также в тех случаях, когда вероятность ошибочных действий высока, например, в промышленных установках или в местах с доступом для неквалифицированного персонала.
Макс. допустимое раб. напряжение Ue AC:
400 В
Максимальное допустимое рабочее напряжение (Ue AC) — это наибольшее значение переменного напряжения, при котором выключатель нагрузки (рубильник) может безопасно и эффективно работать. Это значение критически важно для обеспечения надежной и безопасной эксплуатации электрических систем, так как превышение этого напряжения может привести к повреждению оборудования и потенциальным аварийным ситуациям. При выборе выключателя нагрузки необходимо учитывать максимальное рабочее напряжение, чтобы оно соответствовало условиям эксплуатации.
690 В — это высокое напряжение, подходящее для промышленных и крупных коммерческих объектов, где требуется надежная работа при больших нагрузках. Рекомендуется для использования в системах, где стабильность и безопасность имеют первостепенное значение.
1000 В — используется в специализированных промышленных установках, где требуется работа при очень высоких напряжениях. Такие выключатели нагрузки должны быть тщательно проверены и сертифицированы для работы в условиях высоких напряжений.
660 В — подходит для промышленных объектов средней мощности. Этот уровень напряжения часто встречается в производственных цехах и на предприятиях с высокими требованиями к надежности оборудования.
750 В — используется в специфических промышленных приложениях, где стандартное напряжение выше среднего. Требует особого внимания к изоляции и защите оборудования.
400 В — распространенное напряжение для коммерческих и жилых зданий. Этот уровень напряжения часто используется в распределительных системах и подходит для большинства стандартных применений.
380 В — также часто используется в коммерческих и жилых зданиях, особенно в системах трехфазного питания. Подходит для стандартных электрических систем средней мощности.
480 В — используется в промышленных условиях, где требуется более высокое напряжение, чем стандартное. Обеспечивает надежную работу оборудования при повышенных нагрузках.
800 В — применяется в специализированных промышленных объектах, где необходима работа при высоких напряжениях. Требует высококачественного оборудования и надежной изоляции.
500 В — подходит для промышленных объектов средней мощности. Обеспечивает надежную работу и защиту оборудования при высоких нагрузках.
0.01 В — минимальное значение, которое может указывать на необходимость использования выключателя нагрузки в специализированных низковольтных приложениях или для защиты чувствительного оборудования.
Оснащение корпуса рубильника плавкими предохранителями:
С компактным выключателем-разъединителем нагрузки
Свойство "Оснащение корпуса рубильника плавкими предохранителями" указывает на наличие в конструкции рубильника устройств защиты от перегрузок и коротких замыканий. Это свойство определяет, какие типы выключателей нагрузки используются в рубильнике и как они влияют на его эксплуатационные характеристики и безопасность.
Рубильники, оснащенные выключателем-разъединителем нагрузки с предохранителями (выключателем безопасности), обеспечивают надежную защиту электрической цепи от перегрузок и коротких замыканий. Такие устройства сочетают в себе функции разъединителя и плавкого предохранителя, что позволяет быстро и безопасно отключать цепь при возникновении аварийных ситуаций. Рекомендуется выбирать данный тип оснащения для систем, где требуется повышенная безопасность и надежность, а также возможность быстрой замены предохранителей.
Рубильники с компактным выключателем-разъединителем нагрузки предназначены для применения в условиях ограниченного пространства, где важны компактные размеры и легкость монтажа. Эти устройства обеспечивают базовую защиту от перегрузок и коротких замыканий, однако могут иметь меньшую мощность и защитные характеристики по сравнению с более крупными аналогами. Рекомендуется использовать данный тип оснащения в системах с ограниченными требованиями к защите и в условиях, где важен компактный размер устройства.
Характеристики
Типоразмеры плавких предохранителей
00 (NH00)
