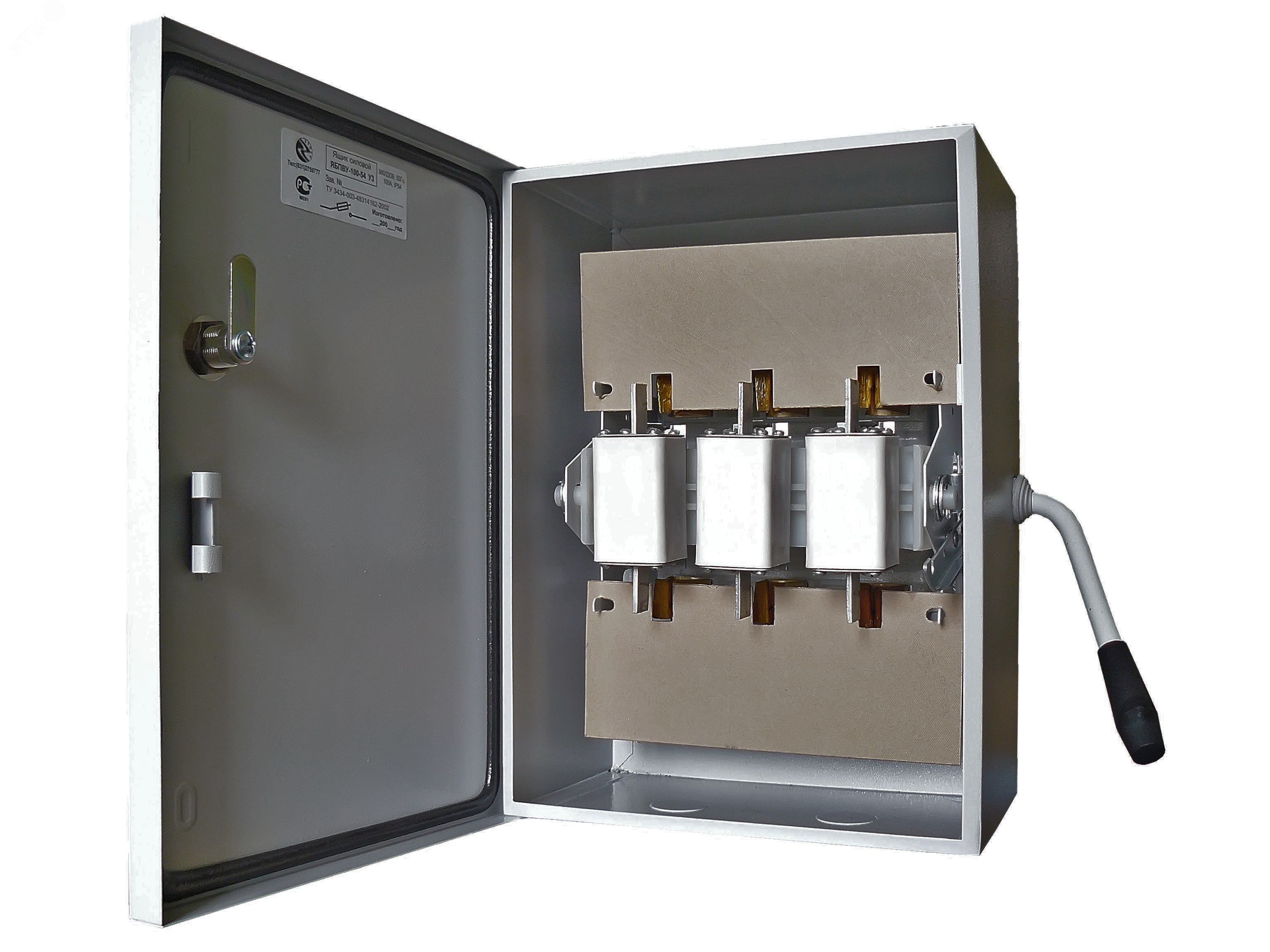

Ящик силовой ЯБПВУ 100-IP54-У3-009-Узола - U7002113 ЯЯС16347

Ящик силовой с предохранительным выключателем-разъединителем, защита IP54, исполнение У3, модель 009 от бренда УЗОЛА (артикулы u7002113, яяс16347) предназначен для безопасного управления и защиты силовых цепей до 400 В в условиях повышенной запыленности и влажности. Его конструкция позволяет выполнять редкие операции включения/отключения с визуальным контролем разрыва цепи.

Назначение и область применения

Ящик силовой с предохранительным выключателем-разъединителем, защита IP54, исполнение У3, модель 009 используется для коммутации и защиты электрических цепей переменного тока напряжением до 400 В и частотой 50 Гц. Подходит для установки на объектах с высокой степенью загрязнения — на производстве, в цехах, на открытых площадках, в системах автоматизации, на конвейерах, насосных станциях и других местах, где требуется надёжная защита от пыли и брызг воды.

Не предназначен для частого включения — допускается не более трёх операций в час. Для регулярного управления нагрузкой рекомендуется использовать контакторы или автоматические выключатели.

Технические характеристики

• Тип изделия: ЯБПВУ (ящик с выключателем-разъединителем и предохранителями)
• Номинальное напряжение: 380 В
• Номинальный ток: 100 А
• Степень защиты: IP54 — защита от пыли (не полностью герметичен, но пыль не попадает в достаточном количестве для нарушения работы) и от брызг воды со всех сторон
• Исполнение: У3 — для умеренного климата, температурный диапазон от −25 °C до +40 °C
• Материал корпуса: металл, окрашен порошковой краской RAL 7035 (серый)
• Способ монтажа: навесной
• Количество отверстий для заземления: два, расположены на угловом заземляющем элементе, поверхность не покрыта краской для надёжного контакта

Совместимость и монтаж

Ящик силовой с предохранительным выключателем-разъединителем, защита IP54, исполнение У3, модель 009 монтируется на стену или опорную конструкцию с помощью кронштейнов или болтов через отверстия в боковых стенках. Корпус имеет готовые места для ввода кабелей — все отверстия оснащены резиновыми уплотнителями, которые необходимо сохранить при прокладке проводов.

Подключение силовых проводников осуществляется к неподвижным контактам, установленным на основании. Подвижный блок с предохранителями вставляется после монтажа — он фиксируется механически и обеспечивает двойной разрыв цепи при отключении.

Рекомендуется соблюдать свободное пространство перед дверью для её полного открывания — минимум 60 см. Нельзя закрывать вентиляционные щели — они необходимы для рассеивания тепла от предохранителей.

Безопасность и стандарты

Конструкция соответствует требованиям безопасности для устройств распределения электроэнергии. Двойной видимый разрыв исключает случайное включение при обслуживании. Уплотнения двери, заглушек и рукоятки обеспечивают класс защиты IP54, что снижает риск пробоя из-за влаги или пыли. Заземление выполнено через специально подготовленный уголок — краска удалена в местах крепления, чтобы гарантировать низкое переходное сопротивление.

Преимущества

• Двойной видимый разрыв — наглядное подтверждение отключения питания, повышает безопасность при техобслуживании
• Подвижный блок с предохранителями — удобная замена предохранителей без демонтажа всего устройства
• Герметичный корпус — сварная конструкция и качественные уплотнители обеспечивают долгую работу в сложных условиях
• Защита от пыли и брызг — IP54 позволяет применять ящик вне помещений и в помещениях с высокой запылённостью
• Удобное заземление — специальный уголок с очищенной поверхностью гарантирует надёжное соединение с контуром заземления

Ограничения применения

• Не предназначается для частого включения — максимум три раза в час; при большей частоте возможен быстрый износ механизмов
• Не подходит для цепей постоянного тока — работает только с переменным током 50 Гц
• Не следует использовать в средах с агрессивными химическими веществами — порошковое покрытие устойчиво к обычной коррозии, но не к кислотам и щелочам
• Не рекомендован для установки внутри взрывоопасных зон — не сертифицирован как взрывозащищённое оборудование

Примеры использования

• Щитовая на производственном участке для питания станков с ЧПУ
• Распределительный ящик на внешней стене здания для подачи энергии на освещение территории
• Контрольный пункт на конвейере для аварийного отключения линии
• Электрощит на насосной станции для защиты насосов от перегрузок

Практические советы

• Перед установкой проверьте соответствие номинального тока предохранителей (до 100 А) и нагрузки — не используйте предохранители с меньшим номиналом без учёта пусковых токов
• При прокладке кабелей не снимайте резиновые уплотнители — они обязательны для сохранения степени защиты IP54
• Проверяйте плотность закрытия двери ежегодно — при деформации уплотнителя восстановите его или замените
• При замене предохранителей всегда отключайте питание — даже при открытом положении рукоятки есть опасность прикосновения к токоведущим частям
• При использовании в холодных условиях (ниже −15 °C) убедитесь, что предохранители подходят для таких температур — некоторые типы теряют чувствительность
