Ящик силовой на 1 направление без предохранителей ЯРВ-391-630А-IP32-М-УХЛ3 | 349644 КЭАЗ

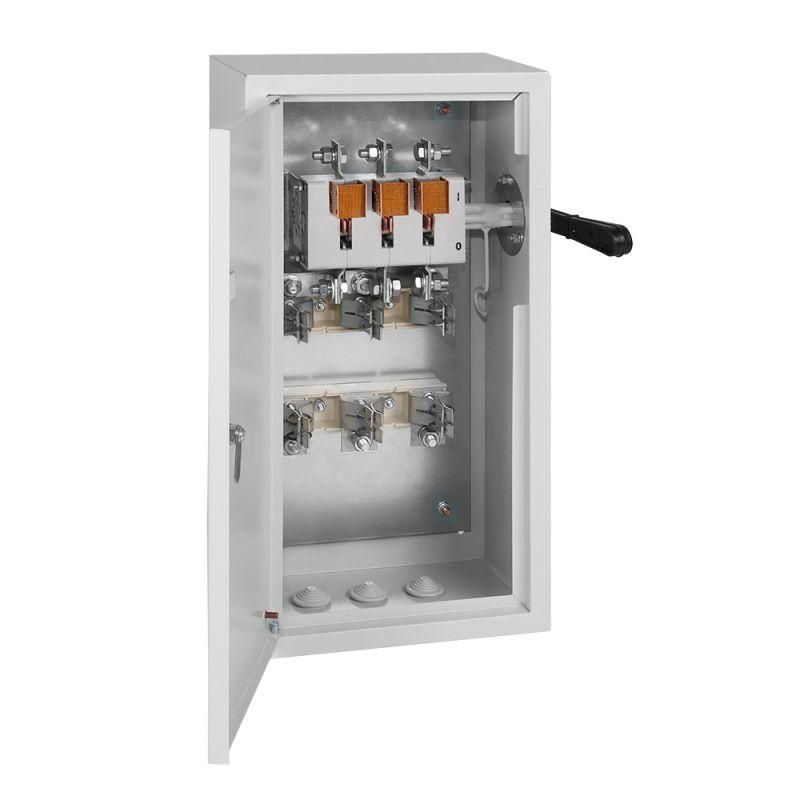

Ящик силовой на 1 направление без предохранителей ЯРВ-391-630А IP32 УХЛ3 КЭАЗ - это готовый распределительный узел для коммутации и отключения трёхфазной сети с током до 630 А. Применяется там, где нужна надёжная механическая изоляция цепи, а также когда пользователь сам выбирает плавкие вставки. Бренд КЭАЗ обеспечивает соответствие промышленным требованиям, а артикул 349644 позволяет точно идентифицировать модель.

Назначение и область применения

Ящик силовой ЯРВ-391-630А IP32 УХЛ3 КЭАЗ предназначен для ручного отключения и включения трёхфазной электрической цепи. Он используется как основной рубильник в системах распределения энергии, особенно там, где требуется физическая изоляция цепи перед обслуживанием. Подходит для установки в производственных помещениях, на станках, в насосных станциях, на участках с постоянными нагрузками. Модель не содержит предохранителей - это даёт возможность установить собственные вставки подходящего номинала.

Технические характеристики

• Номинальный ток: 630 А
• Номинальное напряжение: 660 В (рабочее и изоляционное)
• Число полюсов: 3
• Степень защиты: IP32 - защищён от твёрдых предметов больше 2,5 мм и от вертикально падающих капель воды
• Категория размещения: УХЛ3 - предназначено для работы в условиях умеренного климата, с возможностью температур от −40C до +40C и повышенной влажности
• Материал корпуса: сталь с порошковой покраской (RAL 7035 - серый)
• Габариты: 450×260×850 мм
• Тип коммутационного аппарата: выключатель-разъединитель нагрузки ВР32
• Способ монтажа: стационарный, навесной

Совместимость и монтаж

Ящик ЯРВ-391-630А IP32 УХЛ3 КЭАЗ совместим с любыми плавкими предохранителями, соответствующими току 630 А и классу I, II, III. Для подключения используются клеммы на задней стенке - провода должны иметь сечение до 120 мм2. Корпус имеет четыре точки крепления для монтажа на стену или раму. Съемная ручка выключателя-разъединителя поставляется в комплекте - её можно снять для запирания в режиме “выключено”. Включение устройства автоматически блокирует дверь, а открывать её можно только при полностью отключенном положении ВР32 - это повышает безопасность при работе.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 50030.3 и ГОСТ 15150. Конструкция исключает случайное включение при открытой двери благодаря механической блокировке между дверью и выключателем-разъединителем. Степень защиты IP32 не гарантирует герметичность - не рекомендуется использовать в местах с прямым воздействием дождя, брызг или струй воды. Для наружной установки следует выбирать модели с категорией УХЛ1.

Преимущества

• Готовый к монтажу узел - не требует сборки внутри, снижает время ввода в эксплуатацию
• Отсутствие встроенных предохранителей позволяет выбрать точный номинал защиты под конкретную нагрузку
• Механическая блокировка двери и ручки исключает риск включения при доступе внутрь
• Корпус из стали с порошковой краской устойчив к коррозии и механическим повреждениям
• Поддерживается широкий диапазон условий эксплуатации (УХЛ3)

Ограничения применения

• Не предназначен для частого включения/отключения - выключатель-разъединитель ВР32 рассчитан на редкие операции, не на автономное управление
• IP32 не обеспечивает защиту от брызг и струй воды - нельзя устанавливать на улице без дополнительного козырька или в помещении с высокой влажностью
• Нет встроенного теплового или электромагнитного расцепителя - для защиты от перегрузок и КЗ необходимо использовать внешние предохранители или автоматы
• Не подходит для управления через PLC или удалённые системы - только ручное управление

Примеры использования

• Главный рубильник на входе в цеховой щит
• Отключающее устройство для крупного станка с мощностью более 100 кВт
• Распределительный пункт на насосной станции с питанием от ТП
• Резервный отсек в системе бесперебойного питания, где требуется ручное переключение

Практические советы

• Перед монтажом проверьте посадочные отверстия - габариты 450×260 мм требуют минимум 500×300 мм свободного места на стене
• Выбирая предохранители, учтите, что они должны быть согласованы с кабелем и нагрузкой; максимальный ток - 630 А
• Снимайте ручку после отключения и храните её отдельно - это предотвратит случайное включение
• Для длительной эксплуатации в сырых помещениях периодически осматривайте контакты и зажимы на наличие окисления
• Если нужна защита от двух источников питания - используйте аналогичную модель с двумя направлениями (например, ЯРВ-391-630А-2)
