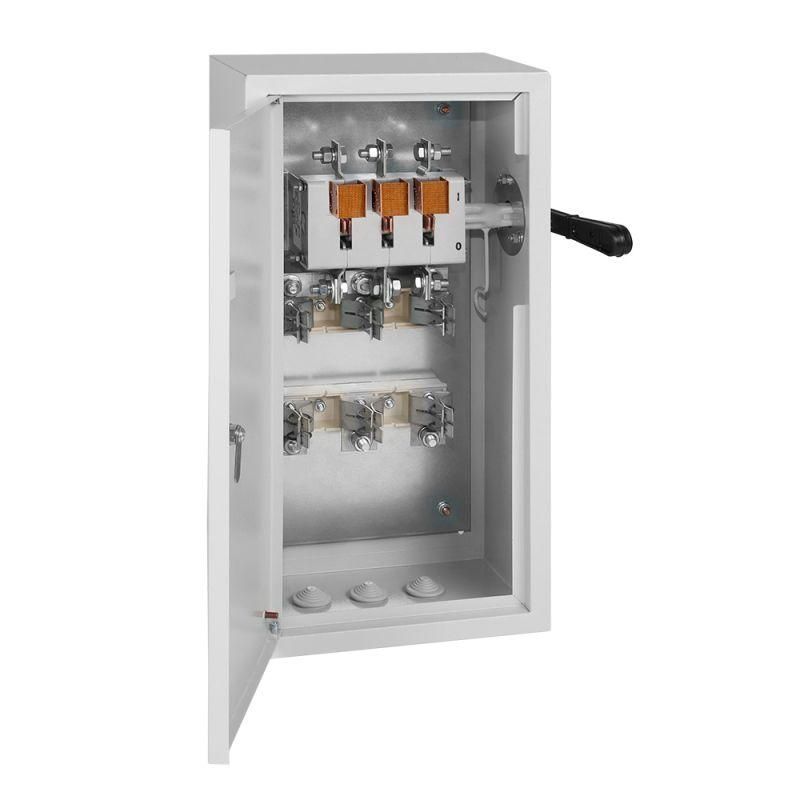

Ящик силовой на 1 направление без предохранителей ЯРВ-351-250А-IP32-М-УХЛ3 | 349637 КЭАЗ

Ящик силовой на 1 направление без предохранителей 250А 660В IP32 УХЛ3 ЯРВ-351 КЭАЗ - готовое решение для коммутации и отключения электропитания в распределительных системах до 660 В. Предназначен для стационарной установки в помещениях с умеренным климатом, обеспечивает безопасную работу при токе до 250 А. Модель ЯРВ-351 КЭАЗ поставляется без плавких вставок, что позволяет пользователю выбрать собственные предохранители.

Назначение и область применения

Ящик силовой ЯРВ-351 КЭАЗ используется для ручного отключения и включения электропитания одного направления. Подходит для управления мощными нагрузками: промышленные станки, насосы, вентиляционные системы, конвейеры. Применяется в цехах, на складах, в подстанциях и других закрытых помещениях с контролируемой средой. Благодаря отсутствию встроенных предохранителей, ящик удобен для ситуаций, когда требуется гибкий выбор защиты по току - например, при замене оборудования или модернизации сети.

Технические характеристики

• Номинальный рабочий ток: 250 А
• Номинальное напряжение изоляции: 660 В
• Количество полюсов: 3
• Степень защиты: IP32 - защищён от попадания твёрдых предметов более 2,5 мм и капель воды, падающих вертикально
• Категория размещения: УХЛ3 - предназначено для работы в условиях умеренного климата, с возможностью температурного колебания от −40 C до +40 C
• Материал корпуса: сталь с порошковой покраской (RAL 7035)
• Габариты: 280×550×175 мм
• Тип коммутационного аппарата: выключатель-разъединитель нагрузки серии ВР32
• Способ монтажа: стационарный, навесной

Совместимость и монтаж

Ящик ЯРВ-351 КЭАЗ оснащён выключателем-разъединителем ВР32, который совместим с проводами сечением до 70 мм2. Для монтажа необходима фиксация на стене с помощью болтов через отверстия в кронштейнах корпуса. Снимаемая ручка ВР32 поставляется в комплекте - её можно использовать для удалённого управления. Включение устройства автоматически блокирует дверцу, а открывать её можно только при полностью отключенном положении разъединителя. Это исключает случайное доступ к токоведущим частям во время работы.

Безопасность и стандарты

Конструкция соответствует требованиям ГОСТ Р 50030.3 и ГОСТ 15150. Система блокировки двери и корпус с классом защиты IP32 обеспечивают базовый уровень безопасности персонала. Однако ящик не предназначен для эксплуатации в условиях повышенной влажности, запылённости или воздействия агрессивных химических веществ. Не используйте устройство вне помещений - IP32 не защищает от дождя или брызг.

Преимущества

• Готовый к установке комплект - не требует сборки, снижает время ввода в эксплуатацию
• Отсутствие встроенных предохранителей даёт возможность установить любые плавкие вставки нужного номинала
• Автоматическая блокировка двери при включении повышает безопасность при обслуживании
• Прочная стальная оболочка обеспечивает долговечность даже при механических воздействиях
• Цвет RAL 7035 - устойчив к выцветанию, легко сочетается с другими элементами инженерных систем

Ограничения применения

• Не применяйте в местах с высокой влажностью, постоянным конденсатом или прямым контактом с водой - IP32 недостаточен для таких условий
• Запрещена установка на открытом воздухе - даже при категории УХЛ3 корпус не герметичен
• Не подходит для частого включения/выключения - выключатель-разъединитель рассчитан на редкие операции, не на автономное управление
• Требуется отдельный выбор и установка предохранителей - они не входят в комплект

Примеры использования

• Отключение питания крупного станка с ЧПУ перед техобслуживанием
• Центральный рубильник для группы насосов в водопроводной станции
• Распределительный пункт на участке с одним источником питания, где требуется ручное отключение
• Подключение временной нагрузки на стройплощадке с последующей заменой на постоянную схему

Практические советы

• Перед монтажом проверьте посадочные размеры - внешние габариты 280×550×175 мм должны свободно поместиться в выбранном месте
• Используйте кабели с сечением не менее 50 мм2 для тока 250 А - меньшие сечения вызовут нагрев и риск возгорания
• Выбирайте предохранители с номиналом ниже 250 А, учитывая тип нагрузки и допустимую перегрузку
• При длительной работе в условиях пыли регулярно очищайте щели вокруг двери - частицы могут нарушить контакт между уплотнителем и корпусом
• Храните снятую ручку в специально отведённом месте - потеря ручки затруднит оперативное отключение
