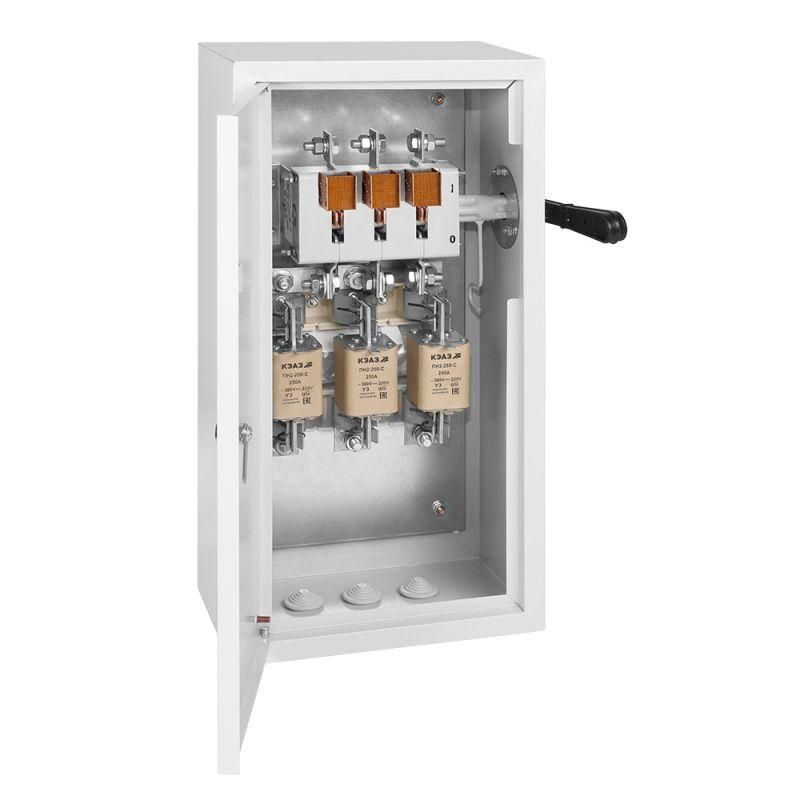

Ящик силовой на 1 направление с предохранителями ЯРВ-31-100А-IP32-М-УХЛ3 | 349631 КЭАЗ

Ящик силовой на 1 направление с предохранителями 100А IP32 УХЛ3 ЯРВ-31 КЭАЗ - готовое распределительное устройство для коммутации и защиты электроприёмников на напряжение до 660 В. Подходит для стационарной установки в помещениях и на улице, обеспечивает безопасную работу при наличии механической блокировки двери. Артикул 349631 соответствует сериям ЯРВ-31 и ВР32 от КЭАЗ.

Назначение и область применения

Ящик силовой на 1 направление с предохранителями 100А IP32 УХЛ3 ЯРВ-31 КЭАЗ предназначен для ручного включения/отключения электропитания и защиты цепей от перегрузок и коротких замыканий. Применяется в системах распределения электроэнергии на промышленных объектах: станках, насосных станциях, конвейерах, вентиляционных установках. Подходит для монтажа внутри помещений и на открытых площадках благодаря классу защиты IP32 и категории размещения УХЛ3.

Технические характеристики

• Номинальный рабочий ток: 100 А
• Номинальное напряжение изоляции: 660 В
• Количество полюсов: 3
• Тип предохранителей: NH2 (два гнезда)
• Степень защиты: IP32 - защита от твёрдых предметов >2,5 мм и вертикальных капель воды
• Категория размещения: УХЛ3 - для работы при температуре от −40 C до +40 C, в условиях повышенной влажности
• Материал корпуса: сталь с порошковой покраской (RAL 7035)
• Габариты: 240×450×175 мм
• Способ монтажа: стационарный, на стену или опору

Совместимость и монтаж

Ящик силовой на 1 направление с предохранителями 100А IP32 УХЛ3 ЯРВ-31 КЭАЗ совместим с плавкими вставками стандарта NH2. Для подключения используются клеммы внутри корпуса - провода заходят сверху или сбоку через входные отверстия. Монтаж выполняется на вертикальную поверхность с помощью болтов или кронштейнов. Корпус имеет отверстия для крепления, указанные в чертежах производителя. Съемная ручка выключателя-разъединителя ВР32 поставляется в комплекте - её необходимо установить перед первым включением.

Безопасность и стандарты

Конструкция ящика реализует функцию блокировки: дверь закрывается только при отключенном положении выключателя-разъединителя. Это исключает случайное открывание при включённом питании. Соответствует требованиям ГОСТ Р 51321.1 и ГОСТ Р 50030.2. Предохранители NH2 обеспечивают селективную защиту согласно IEC 60269. Все элементы прошли испытания на термическую и электродинамическую стойкость.

Преимущества

• Готовый комплект - не требуется сборка, снижает время ввода объекта в эксплуатацию
• Механическая блокировка двери повышает безопасность при обслуживании
• Изготовлен из стали с антикоррозийным покрытием - долговечность в агрессивной среде
• Поддерживается возможность замены предохранителей на другие номиналы - можно заказать ящик без вставок
• Цвет RAL 7035 - сочетаем с большинством промышленных решений

Ограничения применения

• Не предназначена для установки в зонах с постоянным воздействием струй воды, брызг или высокой запылённостью - IP32 недостаточно для таких условий
• Не рекомендовано использование в местах с частыми вибрациями без дополнительной фиксации
• Предохранители NH2 требуют периодической проверки; автоматическая замена невозможна
• Напряжение выше 660 В использовать нельзя - риск пробоя изоляции
• Категория УХЛ3 допускает работу при минусовых температурах, но не при образовании ледяной корки на дверях или клеммах

Примеры использования

• Защита и управление двигателем насоса на водозаборной станции
• Распределение питания на участке конвейера с несколькими приводами
• Центральный ввод питания для группы светильников на территории предприятия
• Автономный щит управления для теплового оборудования в цеху

Практические советы

• Перед монтажом проверьте соответствие номинала предохранителей нагрузке - в комплекте они установлены на 100 А, но можно заменить на меньший номинал
• При использовании в сыром месте регулярно осматривайте контакты и клеммы на наличие конденсата
• Для удобства обслуживания оставьте свободный доступ к двери - минимальный зазор 80 см спереди
• Запрещено вскрывать корпус при включённом рубильнике - даже при отключении питания используйте тестер для проверки отсутствия напряжения
• При необходимости замены предохранителей - всегда используйте оригинальные вставки NH2 того же класса и номинала
