Ящик силовой на 1 направление ЯРП11М-311-100А-IP32-М-УХЛ3 | 349645 КЭАЗ

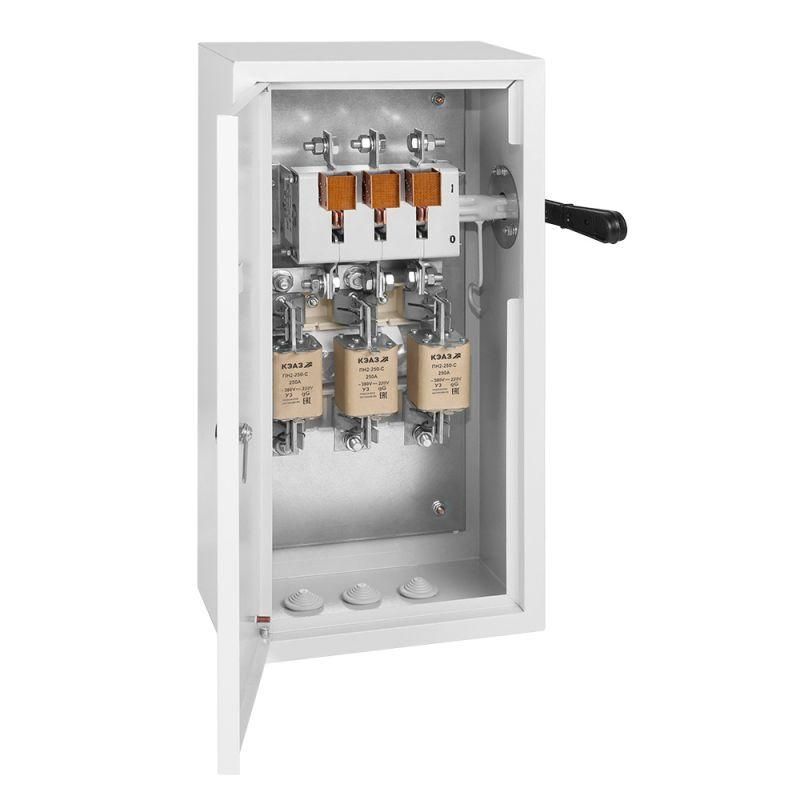

Ящик силовой на 1 направление ЯРП11М-311-100А IP32 УХЛ3 КЭАЗ с выключателем-разъединителем нагрузки и предохранителями (nh2) - готовое распределительное устройство для коммутации и защиты электрических цепей переменного тока до 660 В. Применяется в промышленных объектах, где требуется надежное отключение и замена плавких вставок без доступа к токоведущим частям. Артикул 349645 соответствует серийному решению КЭАЗ для стационарной установки.

Назначение и область применения

Ящик силовой ЯРП11М-311-100А IP32 УХЛ3 КЭАЗ предназначен для ручного отключения и защиты электроприёмников от перегрузок и коротких замыканий. Подходит для использования в качестве входного или группового щита на объектах с постоянным персоналом: цеха, насосные станции, системы вентиляции, конвейеры, оборудование с высокой мощностью. Устройство обеспечивает безопасную замену предохранителей благодаря механической блокировке двери.

Технические характеристики

• Номинальный ток: 100 А
• Номинальное напряжение: 660 В
• Число полюсов: 3
• Типоразмер предохранителей: NH2 (два места для вставок)
• Степень защиты: IP32 - защита от твердых предметов >2,5 мм и вертикальных капель воды
• Категория размещения: УХЛ3 - для работы в условиях умеренного климата, в закрытых помещениях с контролируемой влажностью
• Материал корпуса: сталь с порошковым покрытием цвета RAL7035
• Габариты: 240×450×175 мм
• Способ монтажа: стационарный, на стену или опорную поверхность

Совместимость и монтаж

Ящик силовой ЯРП11М-311-100А IP32 УХЛ3 КЭАЗ совместим с предохранителями серии NH2 номиналом до 100 А. Для монтажа необходима прочная вертикальная поверхность. Корпус имеет крепёжные отверстия в задней стенке - фиксируйте его болтами M6. Перед подключением проверьте соответствие сечения проводов и зажимов рубильника. Съемная ручка ВР32 поставляется отдельно - её необходимо установить перед первым включением. Блокировка двери активируется автоматически при включенном положении рубильника - открывать дверь можно только при отключённом состоянии.

Безопасность и стандарты

Конструкция соответствует требованиям ГОСТ Р 51321.1 и ГОСТ Р МЭК 60947-3. Механическая блокировка между дверью и рубильником исключает случайное прикосновение к токоведущим частям при работе. Степень защиты IP32 защищает от попадания крупных инструментов и брызг, но не предназначена для открытого монтажа под дождём или в сырых средах. Категория УХЛ3 допускает работу при температуре от −40C до +40C, но только внутри помещений с нормальной влажностью.

Преимущества

• Готовый комплект - не требует сборки, снижает время ввода в эксплуатацию
• Механическая блокировка двери повышает безопасность при обслуживании
• Использование стандартных предохранителей NH2 упрощает замену и ремонт
• Стальной корпус с порошковой окраской устойчив к коррозии и механическим воздействиям
• Возможно заказать аналогичный ящик без предохранителей - для самостоятельной установки вставок нужного номинала

Ограничения применения

• Не применяется на открытом воздухе - IP32 недостаточно для защиты от осадков
• Не рекомендован для мест с повышенной запылённостью, агрессивными газами или химическими испарениями
• Категория УХЛ3 не подходит для экстремально холодных условий (например, неотапливаемые склады зимой при −40C и выше)
• Поддерживается только один источник питания - для двойного питания требуется модель с двумя направлениями

Примеры использования

• Входной щит на участке производства с трёхфазным оборудованием (станки, сварочные аппараты)
• Защита группы двигателей вентиляционной системы в цеху
• Распределительный пункт для насосной станции в промзоне
• Автономный щит управления для конвейера с возможностью быстрого отключения при аварии

Практические советы

• Перед установкой проверьте, что предохранители установлены правильно - они должны плотно сидеть в держателях, без люфта
• При замене предохранителей всегда отключайте рубильник и используйте снятую ручку для фиксации положения “выкл”
• Посадочный размер кабельных вводов не указан - уточните тип ввода при заказе, чтобы выбрать подходящие герметизирующие втулки
• Для длительной эксплуатации в условиях колебаний температуры регулярно проверяйте состояние контактов рубильника
• Если планируете использовать ящик в системе с несколькими источниками питания - выбирайте модели с двумя направлениями, а не этот вариант
