Ящик силовой на 1 направление с предохранителями ЯРВ-31-100А-IP54-М-УХЛ1 | 349632 КЭАЗ

Ящик силовой на 1 направление с предохранителями 100А IP54 УХЛ1 ЯРВ-31 КЭАЗ - готовое распределительное устройство для коммутации и защиты электроприёмников мощностью до 66 кВт при напряжении 660 В. Подходит для стационарной установки в помещениях и на улице, особенно там, где важна защита от пыли и влаги. Артикул 349632 соответствует модели ЯРВ-31 от КЭАЗ.

Назначение и область применения

Ящик силовой ЯРВ-31 КЭАЗ предназначен для ручного включения/отключения трёхфазной сети и защиты цепи от перегрузок и коротких замыканий с помощью плавких предохранителей. Применяется в системах распределения электроэнергии на промышленных объектах, в цехах, на насосных станциях, конвейерах и других местах, где требуется надёжная и безопасная коммутация.

Технические характеристики

• Номинальный ток: 100 А
• Номинальное напряжение: 660 В
• Число полюсов: 3
• Тип предохранителей: NH2 (два гнезда)
• Степень защиты: IP54 - защищён от пыли и брызг воды с любого направления
• Категория размещения: УХЛ1 - рассчитан на работу при температуре от −50 C до +40 C, в условиях повышенной влажности и агрессивной среды
• Материал корпуса: сталь с порошковой покраской (RAL 7035 - серый)
• Габариты: 240×450×175 мм
• Способ монтажа: стационарный, на стену или опорную поверхность

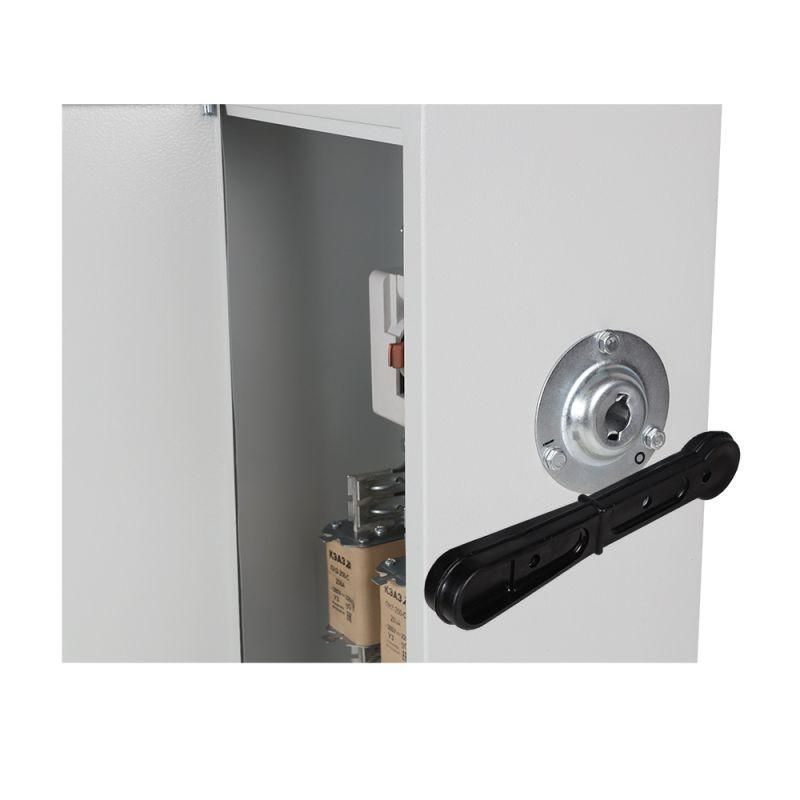

• Комплектация: выключатель-разъединитель ВР32, два гнезда для предохранителей NH2, съёмная ручка управления

Совместимость и монтаж

Ящик ЯРВ-31 КЭАЗ совместим с предохранителями серии ПН2 (или аналогичными NH2). Для монтажа необходима прочная вертикальная поверхность. Корпус имеет отверстия для крепления болтами M8. Перед установкой проверьте соответствие посадочных размеров и наличие свободного доступа к двери для обслуживания. Монтаж выполняется только при отключённом питании. Блокировка двери активируется автоматически при включении ВР32 - открывать дверь можно только при полностью отключенном положении рубильника.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 51321.1 и ГОСТ Р 50030.3. Степень защиты IP54 обеспечивает безопасную эксплуатацию в условиях запылённости и сырости. Автоматическая блокировка двери исключает случайное открытие при включённом состоянии, снижая риск поражения током. Все металлические части заземлены через контактную площадку на корпусе.

Преимущества

• Готовое решение - не требует сборки, экономит время на ввод объекта в эксплуатацию
• Подходит для открытых площадок благодаря категории УХЛ1 и защите IP54
• Закрытая конструкция минимизирует доступ к токоведущим частям
• Съёмная ручка позволяет забрать её после работы - предотвращает неквалифицированное включение
• Возможно заказать ящик без предохранителей - пользователь сам выбирает номиналы вставок

Ограничения применения

• Не предназначена для частого оперативного включения/выключения - ВР32 не является аппаратом для частых коммутаций, рекомендовано не более 1–2 раз в день
• Не подходит для взрывоопасных зон (не имеет взрывозащиты Ex)
• Не используется в сетях постоянного тока - только переменный ток 50/60 Гц
• Предохранители NH2 должны быть установлены строго по типоразмеру; использование других - недопустимо

Примеры использования

• Защита и управление крупным электродвигателем на конвейере
• Распределение питания на группу сварочных аппаратов
• Автономный ввод питания на насосную станцию в открытом дворе
• Резервный щит для временного подключения оборудования на стройплощадке

Практические советы

• Перед первым включением проверьте плотность посадки предохранителей - они должны входить без усилия, но не болтаться
• При использовании в холодном климате (УХЛ1) перед включением убедитесь, что внутри нет конденсата
• При необходимости замены предохранителей всегда используйте те же типоразмеры (NH2) и номиналы - не допускается повышение тока защиты
• Для удобства обслуживания оставьте около ящика свободное пространство не менее 60 см спереди
• При длительной работе в пыльных условиях периодически протирайте внешнюю поверхность и проверяйте состояние уплотнений двери
