Ящик силовой на 2 направления ЯРП11М-711-100А-IP54-М-УХЛ1 | 349657 КЭАЗ

Ящик силовой на 2 направления ЯРП11М-711-100А IP54 УХЛ1 КЭАЗ - готовое распределительное устройство с двойным питанием, предназначенное для коммутации и защиты электроприёмников на напряжение до 660 В. Благодаря наличию выключателя-разъединителя и предохранителей NH2, этот ящик обеспечивает безопасную работу в условиях повышенной влажности и запылённости, особенно там, где требуется переключение между двумя источниками питания.

Назначение и область применения

Ящик силовой на 2 направления ЯРП11М-711-100А IP54 УХЛ1 КЭАЗ используется для распределения электроэнергии и защиты цепей от перегрузок и коротких замыканий. Он позволяет переключать нагрузку между двумя независимыми источниками питания - например, основной сетью и резервным генератором. Применяется в промышленных объектах, на производственных линиях, в насосных станциях, на складах и других местах, где важна бесперебойная работа оборудования. Подходит для установки внутри помещений и на улице благодаря классу защиты IP54 и категории размещения УХЛ1.

Технические характеристики

• Номинальное напряжение: 660 В
• Номинальный рабочий ток: 100 А
• Число полюсов: 3
• Тип предохранителей: 2 × NH2 (встроены)
• Выключатель-разъединитель: серия ВР32, двухпозиционный
• Степень защиты: IP54 (защита от пыли и брызг воды)
• Категория размещения: УХЛ1 (для умеренного климата, в том числе на открытом воздухе)
• Габариты: 280×175×550 мм
• Материал корпуса: сталь с порошковым покрытием (RAL 7035)
• Способ монтажа: стационарный, навесной

Совместимость и монтаж

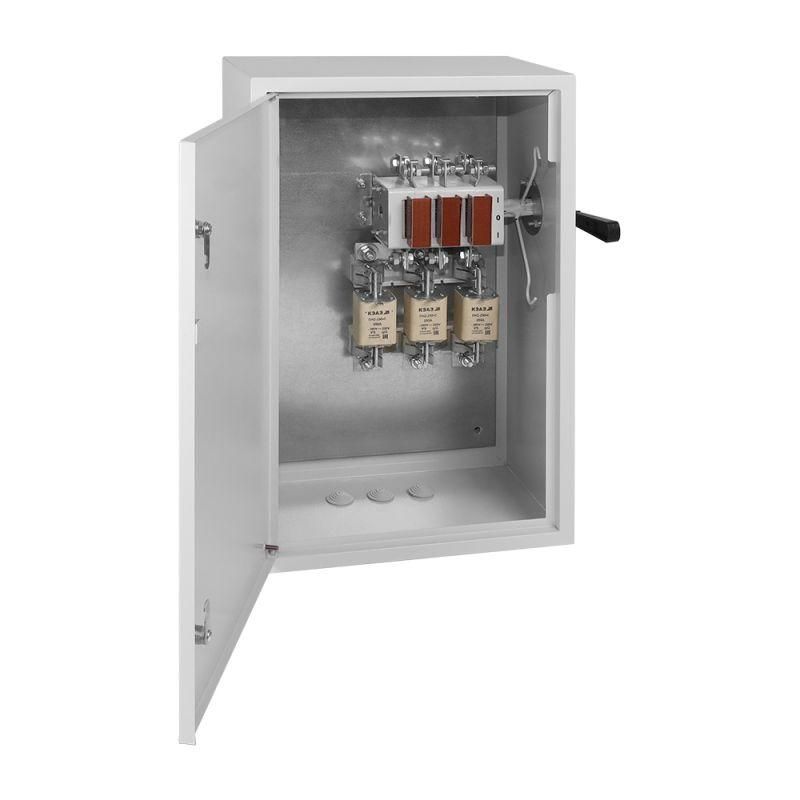

Ящик силовой на 2 направления ЯРП11М-711-100А IP54 УХЛ1 КЭАЗ поставляется полностью собранным: выключатель-разъединитель ВР32, предохранители NH2 и внутренняя проводка уже установлены. Монтаж выполняется на стену с помощью кронштейнов или болтов через отверстия в задней стенке корпуса. Для подключения кабелей предусмотрены входные и выходные клеммы. Съемная ручка ВР32 в комплекте - её необходимо установить перед первым включением. Перед монтажом проверьте соответствие посадочных размеров и наличие свободного доступа к двери для обслуживания.

Безопасность и стандарты

Конструкция соответствует требованиям безопасности для распределительных устройств низкого напряжения. Выключатель-разъединитель имеет механическую блокировку: дверь ящика открывается только при отключенном положении ВР32, что исключает случайное прикосновение к токоведущим частям. Предохранители NH2 обеспечивают быстрое отключение при аварийных токах. Корпус выполнен из стали с антикоррозийным покрытием, что повышает долговечность в агрессивных средах. Все элементы проходят контроль качества на заводе КЭАЗ.

Преимущества

• Готовый к использованию состав - снижает время монтажа и настройки
• Двухнаправленная коммутация - позволяет автоматически переключать питание между двумя источниками
• Защита IP54 + УХЛ1 - можно использовать вне помещений, даже при температуре до -45 C
• Механическая блокировка двери - повышает безопасность при работе
• Возможно использование без вставок - если нужен другой номинал, предохранители можно заменить самостоятельно

Ограничения применения

• Не предназначена для работы в условиях постоянного погружения в воду - IP54 не защищает от струй под давлением
• Нельзя использовать в зонах с высокой концентрацией взрывоопасных газов - не является взрывозащищённым оборудованием
• Предохранители NH2 рассчитаны на максимальный ток 100 А; при необходимости большего тока требуется замена всего устройства
• Не рекомендуется для частых операций включения/выключения - ВР32 не предназначен для частой коммутации под нагрузкой, только для ручного отключения

Примеры использования

• Переключение питания станка с основной сети на дизель-генератор при отключении электроэнергии
• Распределительный щит на насосной станции с резервным источником
• Автономный пункт питания для системы видеонаблюдения на открытой площадке
• Подключение конвейера в пищевой промышленности, где важно сохранить питание при сбоях

Практические советы

• Проверьте номинал предохранителей NH2 перед вводом в эксплуатацию - они установлены на 100 А, но могут отличаться при заказе без вставок
• Используйте кабели с сечением не менее 25 мм2 для тока 100 А - недостаточное сечение вызывает нагрев
• При монтаже на улице убедитесь, что дверца плотно закрывается - грязь и влага попадают через плохо герметичные стыки
• Замену предохранителей проводите только после отключения ВР32 и снятия ручки - это обязательное правило безопасности
• Для длительной эксплуатации периодически осматривайте контакты и состояние плавких вставок - при потемнении или оплавлении заменяйте немедленно
