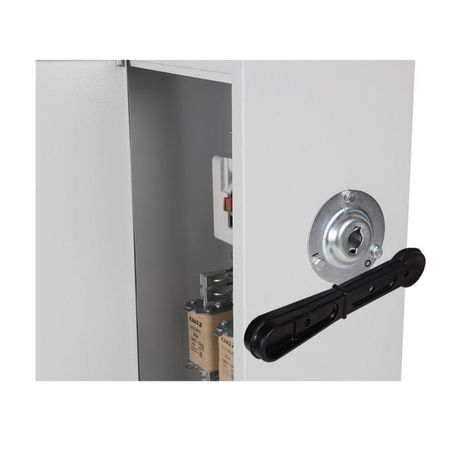

Ящик силовой на 1 направление ЯРП11М-351-250А-IP54-М-УХЛ1 | 349648 КЭАЗ

Ящик силовой на 1 направление ЯРП11М-351-250А IP54 УХЛ1 КЭАЗ с выключателем-разъединителем нагрузки и предохранителями (nh2) предназначен для распределения электрической энергии в цепях до 660 В переменного тока, обеспечивая коммутацию, защиту и безопасную эксплуатацию оборудования. Этот ящик применяется там, где требуется надежная защита от внешних воздействий и возможность быстрого отключения питания.

Назначение и область применения

Ящик силовой на 1 направление ЯРП11М-351-250А IP54 УХЛ1 КЭАЗ используется для управления и защиты электроприёмников в условиях повышенной запыленности, влаги и перепадов температур. Подходит для установки на объектах промышленного назначения: насосные станции, конвейеры, воздушные компрессоры, системы вентиляции, участки технологических линий. Комплексная сборка с выключателем-разъединителем и предохранителями позволяет заменить несколько устройств одним компактным решением.

Технические характеристики

• Номинальный рабочий ток: 250 А
• Количество полюсов: 3
• Номинальное напряжение изоляции: 660 В
• Типоразмер плавких предохранителей: NH₂ (два места для установки)
• Степень защиты: IP54 - защищён от пыли (не полностью герметичен, но пыль не попадает в достаточных количествах для нарушения работы) и от брызг воды с любого направления
• Климатическое исполнение: УХЛ1 - умеренный и холодный климат, работает при температурах от −40 C до +40 C
• Габаритные размеры: 175×280×550 мм
• Цвет корпуса: RAL 7035 (серый порошковый покрас)

Совместимость и монтаж

Ящик силовой на 1 направление ЯРП11М-351-250А IP54 УХЛ1 КЭAZ имеет навесной тип крепления - монтируется на стену с помощью кронштейнов или болтов через отверстия в задней плите. Для подвода проводов предусмотрены входные и выходные гильзы. Предусмотрена фиксация кабелей зажимами внутри корпуса. Выключатель-разъединитель ВР32 совместим с предохранителями серии ПН2, которые входят в комплект. Съемная ручка поставляется отдельно - её необходимо установить перед первым включением. Максимальный сечение кабеля для подключения - до 70 мм2 (по рекомендациям ВР32).

Безопасность и стандарты

Конструкция соответствует требованиям ГОСТ Р 50030.1–2010 и ГОСТ Р 50030.2–2010. Блокировка двери: дверца открывается только после отключения выключателя-разъединителя, что исключает случайное доступ к токоведущим частям во время работы. Это требование повышает уровень безопасности при обслуживании. Корпус выполнен из стали с порошковой краской, обеспечивающей долговечность и антикоррозийную защиту.

Преимущества

• Интегрированная система: сочетание разъединителя и предохранителей снижает количество элементов в щите, уменьшая риск отказа и упрощая диагностику.
• Защита IP54: допускает установку вне закрытых помещений - на открытых площадках, в цехах с высокой влажностью или пылевыми процессами.
• Функциональная блокировка: автоматическая блокировка двери при включенном положении предотвращает работу с открытым корпусом.
• Удобство сервиса: съемная ручка и модульная конструкция позволяют легко менять предохранители без демонтажа всего устройства.

Ограничения применения

• Не предназначено для взрывоопасных сред - не имеет взрывозащиты Ex.
• Не рассчитано на постоянное погружение в воду - IP54 не гарантирует герметичность при длительном контакте с жидкостью.
• Поддерживает только предохранители типа NH₂; другие типы (DIN, gG, gL) не подходят.
• Максимальный ток 250 А - нельзя использовать для сетей выше этого значения даже временно.
• Не оснащен автоматическим выключателем - для защиты от перегрузок и КЗ используются только предохранители, что требует своевременной замены плавких вставок.

Примеры использования

• Щитовая на входе в цех для питания группы станков мощностью до 150 кВт.
• Распределительный пункт на тепломагистрали с насосными группами.
• Автоматизированная линия производства с несколькими потребителями, нуждающимися в аварийном отключении.
• Наружная установка на заводе - например, управление световым оборудованием или системой орошения.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля и номинала предохранителей - использование более крупных вставок нарушает защиту.
• Обязательно используйте съемную ручку - без неё невозможно оперативно отключить питание.
• Проверяйте плотность закрытия двери: при наличии деформаций корпуса или износа уплотнителей степень защиты IP54 может снижаться.
• При замене предохранителей всегда отключайте выключатель-разъединитель и убедитесь, что дверь можно открыть - это контрольный шаг безопасности.
• Для условий с высокой влажностью периодически осматривайте внутренние контакты на наличие следов конденсата - особенно зимой при перепадах температур.
