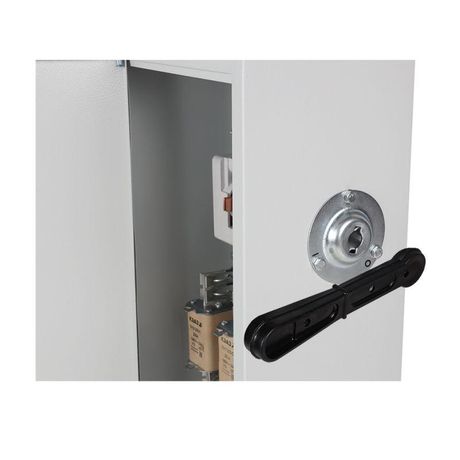

Ящик силовой на 1 направление с предохранителями ЯРВ-35-250А-IP54-М-УХЛ1 | 349636 КЭАЗ

Ящик силовой ЯРВ-35-250А-IP54-М-УХЛ1 от КЭАЗ - готовое распределительное устройство с выключателем-разъединителем и предохранителями для коммутации и защиты цепей до 250 А при напряжении 660 В. Подходит для стационарной установки в помещениях и на улице благодаря защите IP54 и классу исполнения УХЛ1.

Назначение и область применения

Ящик силовой ЯРВ-35-250А-IP54-М-УХЛ1 предназначен для безопасного включения, отключения и защиты электрических цепей переменного тока до 660 В. Он используется там, где требуется надежная защита от перегрузок и коротких замыканий - например, на промышленных объектах, в цехах, на насосных станциях, в системах вентиляции и на конвейерах. Применяется как в закрытых помещениях, так и на открытой площадке благодаря защите IP54 и категории размещения УХЛ1.

Технические характеристики

• Номинальный рабочий ток: 250 А
• Номинальное напряжение изоляции: 660 В
• Количество полюсов: 3
• Степень защиты: IP54 (защита от пыли и брызг воды с любого направления)
• Типоразмеры плавких предохранителей: NH2 (два места для вставок)
• Материал корпуса: сталь с порошковой покраской (цвет RAL7035)
• Габаритные размеры: 280×550×175 мм
• Способ монтажа: стационарный, навесной
• Категория размещения: УХЛ1 (работает при температуре от −50 C до +40 C, в условиях повышенной влажности и агрессивной среды)

Совместимость и монтаж

Ящик ЯРВ-35-250А-IP54-М-УХЛ1 поставляется полностью собранным: встроены выключатель-разъединитель ВР32 и два предохранителя серии ПН2. Монтаж осуществляется на стену с помощью кронштейнов или болтов через отверстия в основании корпуса. Для подключения кабелей предусмотрены входные и выходные клеммы. Съемная ручка ВР32 в комплекте - её можно использовать для удалённого управления. Включение устройства автоматически блокирует дверцу; чтобы открыть ящик, необходимо сначала отключить разъединитель - это исключает случайное прикосновение к токоведущим частям.

Безопасность и стандарты

Конструкция соответствует требованиям ГОСТ Р 51321.1 и ГОСТ Р 50030.2. Выключатель-разъединитель обеспечивает видимый разрыв цепи, что является обязательным условием безопасности при обслуживании. Блокировка двери при включенном положении снижает риск травматизма. Корпус выполнен из стали с антикоррозийным покрытием, обеспечивающим долговечную работу даже в условиях высокой влажности и перепадов температур.

Преимущества

• Готовое решение - не требует сборки на месте, сокращает время ввода объекта в эксплуатацию
• Защита IP54 позволяет устанавливать ящик вне помещений - на улице, в зонах с возможностью попадания влаги
• Исполнение УХЛ1 гарантирует работоспособность в суровых климатических условиях
• Предохранители серии ПН2 легко заменяются - можно выбрать нужный номинал при необходимости
• Возможно заказать ящик без вставок - пользователь сам устанавливает предохранители подходящего тока

Ограничения применения

• Не предназначена для работы в средах с постоянным воздействием прямого потока воды или погружением - IP54 не обеспечивает герметичность при затоплении
• Максимальный ток 250 А - нельзя использовать для цепей выше этого значения
• Поддерживается только типоразмер предохранителей NH2 - другие форматы (например, gG или aM) не совместимы
• Не имеет функции автоматического включения - управление только ручное

Примеры использования

• Распределительный щит на входе в цех, защищающий группу станков
• Щит для питания насосной группы на открытом участке водопровода
• Автономный пункт питания конвейерной линии в холодном цехе
• Временный источник питания на строительной площадке

Практические советы

• Перед монтажом проверьте соответствие сечения кабелей номинальному току 250 А - используйте медные жилы минимум 70–95 мм2
• При установке на улице убедитесь, что ящик расположен под навесом или с учетом стока воды - хотя IP54 защищает от брызг, скопление воды на крышке недопустимо
• Заменяйте предохранители только при отключенном разъединителе - даже при отключенной сети есть опасность остаточных зарядов
• При заказе нескольких ящиков учтите, что КЭАЗ предлагает аналогичные модели с двумя направлениями - они удобны для резервирования питания
• Обязательно сохраняйте ручку ВР32 - потеря делает невозможным оперативное отключение
