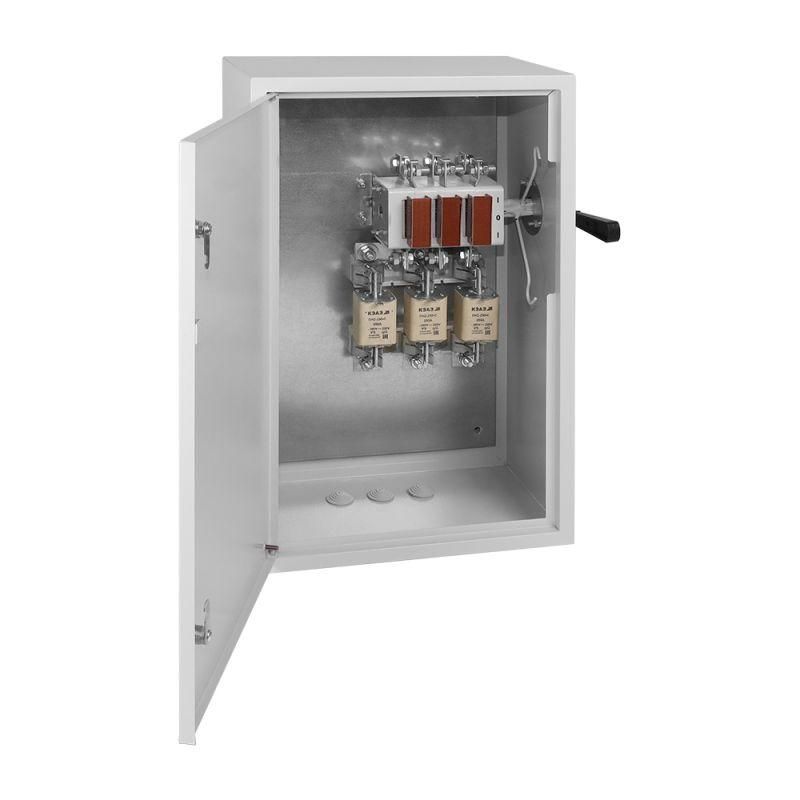

Ящик силовой на 2 направления ЯРП11М-791-630А-IP54-М-УХЛ1 | 349663 КЭАЗ

Ящик силовой на 2 направления ЯРП11М-791-630А IP54 с автоматическим выключателем-разъединителем нагрузки и предохранителями (nh2) 450x275 660В УХЛ1 КЭАЗ - готовое распределительное устройство для коммутации и защиты электропитания от двух источников. Применяется в промышленных сетях с напряжением до 660 В, особенно там, где требуется надежное переключение между основным и резервным питанием.

Назначение и область применения

Ящик силовой на 2 направления ЯРП11М-791-630А IP54 с автоматическим выключателем-разъединителем нагрузки и предохранителями (nh2) 450x275 660В УХЛ1 КЭАЗ предназначен для приема и распределения электроэнергии в трехфазных цепях переменного тока. Он позволяет безопасно переключать нагрузку между двумя источниками питания - например, между основной ЛЭП и дизель-генератором или резервным щитом. Подходит для установки в производственных помещениях, на объектах ЖКХ, в насосных станциях, на конвейерах и других местах, где важна бесперебойная работа оборудования.

Технические характеристики

• Номинальное напряжение: 660 В (рабочее и изоляционное)
• Номинальный ток: 630 А
• Число полюсов: 3
• Тип предохранителей: NH2 (два шт.)
• Тип коммутационного аппарата: Выключатель-разъединитель нагрузки ВР32
• Степень защиты: IP54 (защита от пыли и брызг воды)
• Категория размещения: УХЛ1 (работает при температуре от −50C до +40C, устойчив к влажности и агрессивной среде)
• Габариты: 450×275×950 мм
• Материал корпуса: сталь с порошковым покрытием цвета RAL7035
• Способ монтажа: стационарный, навесной

Совместимость и монтаж

Ящик силовой на 2 направления ЯРП11М-791-630А IP54 с автоматическим выключателем-разъединителем нагрузки и предохранителями (nh2) 450x275 660В УХЛ1 КЭАЗ поставляется полностью собранным. Монтаж выполняется на стену или опорную раму с помощью кронштейнов, предусмотренных конструкцией. Для подключения используются кабели сечением, соответствующим току 630 А - рекомендуется проверить допустимую нагрузку жил перед подключением. Предохранители NH2 уже установлены, но можно заменить их на другие номиналы - в комплекте есть возможность заказать ящик без вставок. Съемная ручка ВР32 обеспечивает удобство оперирования и исключает случайное включение.

Безопасность и стандарты

Конструкция ящика соответствует требованиям ГОСТ Р 51321.1 и ГОСТ Р 50030.2. Блокировка двери: она открывается только при полностью отключенном выключателе-разъединителе, что исключает доступ к токоведущим частям при наличии напряжения. Это повышает безопасность при обслуживании. Степень защиты IP54 защищает внутренние элементы от пыли и брызг воды, что делает возможным использование на открытых площадках и в условиях повышенной влажности. Категория УХЛ1 гарантирует работу в холодных регионах без снижения надежности.

Преимущества

• Готовый к монтажу состав - не требует сборки на месте, сокращает время ввода объекта в эксплуатацию
• Переключение между двумя источниками питания - обеспечивает бесперебойное энергоснабжение
• Защита IP54 и класс УХЛ1 - позволяют использовать на улице, в сырых и пыльных помещениях
• Возможность установки своих предохранителей - гибкость в выборе номинала защиты
• Блокировка двери - минимизирует риск травматизма при работе с оборудованием

Ограничения применения

• Не предназначена для работы в условиях постоянного погружения в воду - IP54 не обеспечивает герметичность при затоплении
• Не подходит для систем с высокими импульсными перегрузками - предохранители NH2 реагируют на длительные перегрузки, но не на кратковременные скачки
• Максимальный ток 630 А - нельзя использовать для цепей выше этого значения
• Требуется свободное пространство вокруг корпуса для провода и обслуживания - минимальный зазор 300 мм с каждой стороны

Примеры использования

• Замена основного питания на резервный генератор в больнице или серверной
• Подключение конвейерной линии к двум различным трансформаторным подстанциям
• Обеспечение автономного питания насосной станции в случае отключения электроснабжения
• Использование в пищевой промышленности - благодаря IP54 и УХЛ1, выдерживает мойку оборудования водой

Практические советы

• При выборе предохранителей NH2 учитывайте токовые характеристики вашего оборудования - лучше выбрать вставки с запасом по току, но не более чем на 20%
• Проверьте посадочные размеры кабелей - для 630 А обычно нужны медные жилы сечением 185–240 мм2
• При монтаже на улице используйте дополнительную защиту от осадков - хотя IP54 защищает от брызг, прямые потоки воды могут попасть через щели
• Регулярно проверяйте состояние контактов в выключателе-разъединителе - при частых переключениях возможен нагрев и окисление
• Если нужна другая мощность - заказывайте аналогичный ящик ЯРП11М с другими номиналами; модель 630 А - максимальная в этой серии
