Ящик РУСМ5114-3774 Электроспектр _VYR511437

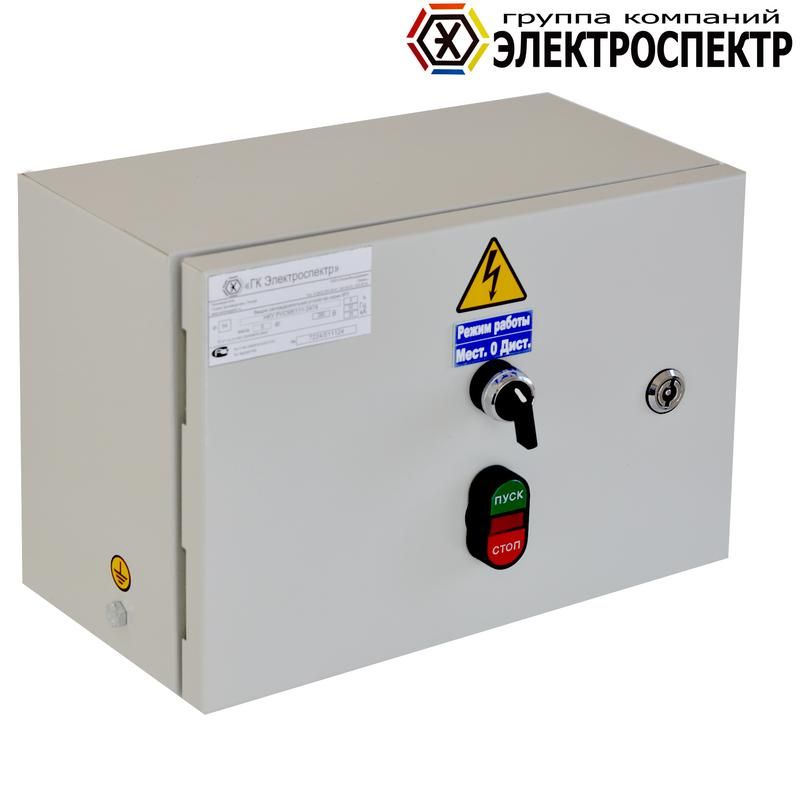

Ящик РУСМ5114-3774 от компании Электроспектр - это защищённый металлический щит для управления и защиты асинхронных электродвигателей мощностью до 75 кВт. Устройство рассчитано на переменный ток 380 В, имеет степень защиты IP54 и подходит для установки на стене или колонне. Артикул _vyr511437 соответствует модели с одноканальным питанием, кнопочным управлением и реле тепловой защиты с уставкой 38–52 А.

Назначение и область применения

Ящик РУСМ5114-3774 используется для пуска, остановки и защиты электродвигателей с короткозамкнутым ротором. Подходит для постоянного и кратковременного режимов работы. Применяется в системах автоматизации: на конвейерах, насосных станциях, вентиляционных установках, компрессорах и других устройствах с асинхронными двигателями. Также обеспечивает сигнализацию состояния (запуск/остановка) через кнопки и лампы на двери.

Технические характеристики

• Тип изделия: Щит РУСМ (однофидерный)
• Род тока: Переменный (AC), частота 50 Гц
• Номинальное напряжение: 380 В
• Номинальный кратковременно выдерживаемый ток: 10 кА
• Степень защиты: IP54 - защита от пыли и брызг воды из любого направления
• Материал корпуса: Сталь с порошковой покраской RAL 7035 (серый)
• Диапазон уставок теплового реле: 38–52 А - позволяет настроить защиту от перегрузки под конкретную мощность двигателя
• Климатическое исполнение: УХЛ2 - работает при температуре от −25C до +40C, допускает повышенную влажность
• Питание цепи управления: от фазного напряжения (220 В между фазой и нулём)
• Наличие замка: Да - возможность запирания для предотвращения несанкционированного доступа

Совместимость и монтаж

Ящик РУСМ5114-3774 монтируется навесным способом на вертикальные поверхности: стена, колонна, опора. Для ввода кабелей и труб предусмотрены отверстия в нижней части корпуса. Кабельный ввод должен соответствовать внешнему диаметру вводимых жил - перед монтажом проверьте совпадение сечений. Управление осуществляется через кнопки и сигнальную лампу на двери. Нет встроенного автомата - если требуется коммутация, необходимо установить внешний автоматический выключатель подходящего класса (например, на 63 А).

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электроустановок до 1000 В. Степень защиты IP54 обеспечивает безопасную работу в условиях пыли и сырости. Материал корпуса - сталь - гарантирует механическую прочность. Замок на двери повышает уровень безопасности при обслуживании. Работа с устройством возможна только после отключения питания и соблюдения правил ЛЭЗ.

Преимущества

• Высокая надёжность благодаря стальному корпусу и качественной покраске RAL 7035
• Готовая система управления: кнопки и лампа уже установлены, не требуют доработки
• Настроенное тепловое реле (38–52 А) исключает необходимость самостоятельной регулировки для большинства двигателей 4–15 кВт
• Подходит для условий с высокой влажностью и пылью - идеален для промышленных объектов
• Замок обеспечивает контроль доступа, снижает риск аварийного вмешательства

Ограничения применения

• Не предназначен для работы при температурах ниже −25C или выше +40C
• Не содержит встроенного автоматического выключателя - требуется внешняя установка при необходимости коммутации нагрузки
• Питание цепи управления только от фазного напряжения (220 В); несовместим с сетями без нуля
• Не рекомендован для взрывоопасных зон - отсутствует взрывозащита
• Не подходит для многоканальных систем - модель однофидерная, не расширяема

Примеры использования

• Управление насосом в канализационной станции (двигатель 5,5 кВт)
• Пуск вентилятора на производстве с периодическим включением
• Защита конвейерной ленты в пищевой промышленности
• Автоматизация системы подачи воздуха в камеры хранения

Практические советы

• При монтаже используйте кабельные вводы с герметичными резиновыми уплотнениями - это сохранит степень защиты IP54
• Проверьте соответствие тока двигателя уставкам реле (38–52 А): если двигатель 2,2 кВт - уставка будет слишком высокой, потребуется замена реле
• Для подключения управления - подведите фазу и ноль к клеммам, указанным в схеме на внутренней стороне двери
• При использовании вне помещений - дополнительно закройте вводы гофрой и смонтируйте капельник
• Ящик РУСМ5114-3774 не является распределительным - он служит только для управления одним двигателем. Для нескольких - выбирайте двух- или трёхфидерные модификации серии РУСМ5000
