Ящик ЯРП-250А на два направления У1 IP54 IEK YARP-250-2-54

Ящик распределительный на два направления 250А У1 IP54 от IEK предназначен для распределения электроэнергии в трёхфазных сетях 400/230 В, обеспечивая защиту от КЗ и возможность ручного отключения нагрузки. Модель yarp-250-2-54 рассчитана на работу в условиях повышенной влажности и на улице благодаря защите IP54 и стальному корпусу.

Назначение и область применения

Ящик распределительный на два направления 250А У1 IP54 используется для коммутации и защиты трёхфазных электрических цепей с частотой 50 Гц и напряжением до 400 В между фазами. Подходит для установки в промышленных помещениях, на открытых площадках, в кабельных коллекторах и на объектах с высокой запылённостью. Применяется в системах питания станков, насосов, конвейеров и других мощных потребителей, где требуется надёжное распределение энергии и быстрое отключение при аварии.

Технические характеристики

• Номинальный ток: 250 А — способен выдерживать длительную нагрузку без перегрева
• Номинальное напряжение изоляции: 600 В — гарантирует безопасную работу при скачках напряжения
• Степень защиты: IP54 — защита от пыли (не полностью герметичен, но пыль не попадает в достаточных количествах для нарушения работы) и брызг воды со всех сторон
• Материал корпуса: сталь — прочная, долговечная конструкция с антикоррозийным покрытием
• Способ монтажа: навесной — крепится к стене или опоре с помощью болтов
• Габариты: 220×306×717 мм — компактный размер для ограниченного пространства
• Типоразмер предохранителей: NH1 — совместим с плавкими вставками стандарта NH1
• Срок службы: 15 лет — при соблюдении условий эксплуатации

Совместимость и монтаж

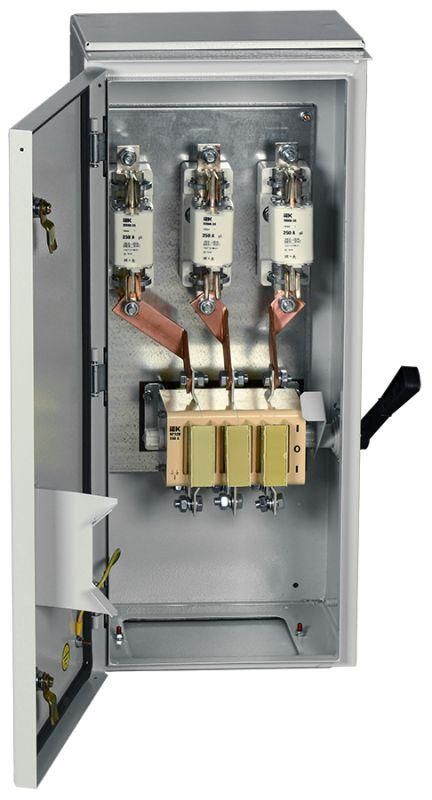

Ящик распределительный на два направления 250А У1 IP54 оснащён выключателем-разъединителем ВР-32И и тремя держателями предохранителей ДП-33. Ввод и вывод кабелей возможен как сверху, так и снизу — удобно при прокладке проводки из верхнего или нижнего короба. Ручка управления вынесена на переднюю панель — позволяет оперативно отключить питание без вскрытия корпуса. Для монтажа используйте кронштейны или крепёж через отверстия в боковых стенках. Убедитесь, что посадочные места под кабели соответствуют внешнему диаметру вводимых жил — рекомендовано использовать кабели с сечением до 95 мм².

Безопасность и стандарты

Конструкция ящика соответствует требованиям безопасности для оборудования до 1000 В переменного тока. Корпус полностью сварной — исключает риск проникновения пыли и влаги через швы. Антикоррозийное покрытие повышает устойчивость к воздействию агрессивной среды. Наличие разъединителя позволяет выполнять работы по обслуживанию при отключенном питании — снижает риск поражения током. Предохранители ППНИ-33 обеспечивают защиту от токов короткого замыкания в соответствии с ГОСТ Р 50030.3.

Преимущества

• Высокая степень защиты IP54 — допускает установку вне помещений
• Цельносварной корпус — увеличивает механическую прочность и срок службы
• Удобный доступ к элементам — ручка управления снаружи, двойной ввод/вывод кабелей
• Совместимость с типоразмером NH1 — широкий выбор готовых предохранителей на рынке
• Увеличенный срок службы — 15 лет при нормальных условиях эксплуатации

Ограничения применения

• Не предназначен для частых коммутаций — выключатель-разъединитель ВР-32И не рассчитан на ежедневное включение/выключение
• Не подходит для взрывоопасных зон — отсутствует взрывозащита (Ex-маркировка)
• Не имеет автоматического отключения — требует ручного действия для отключения нагрузки
• Не рекомендуется для установки в местах постоянного прямого потока воды — IP54 не обеспечивает защиту от струй под давлением

Примеры использования

• Распределительный щит на производстве для питания группы станков
• Внешний ящик на территории склада для подключения конвейера
• Центральный пункт распределения в кабельной канализации
• Автономный ввод питания для насосной станции на открытом участке

Практические советы

• Перед монтажом проверьте соответствие сечения кабелей и типа предохранителей — использование неверных вставок может привести к выходу из строя оборудования
• При установке на улице убедитесь, что ящик расположен под навесом или с учётом стока воды — даже IP54 не спасёт от затопления
• При замене предохранителей всегда отключайте питание через ручку ВР-32И — не открывайте крышку под напряжением
• Проверяйте состояние креплений и уплотнений каждые 6–12 месяцев — особенно при работе в условиях влажности и температурных перепадов
• Для модернизации системы можно дополнительно установить контакторы или реле — свободное внутреннее пространство позволяет это сделать
