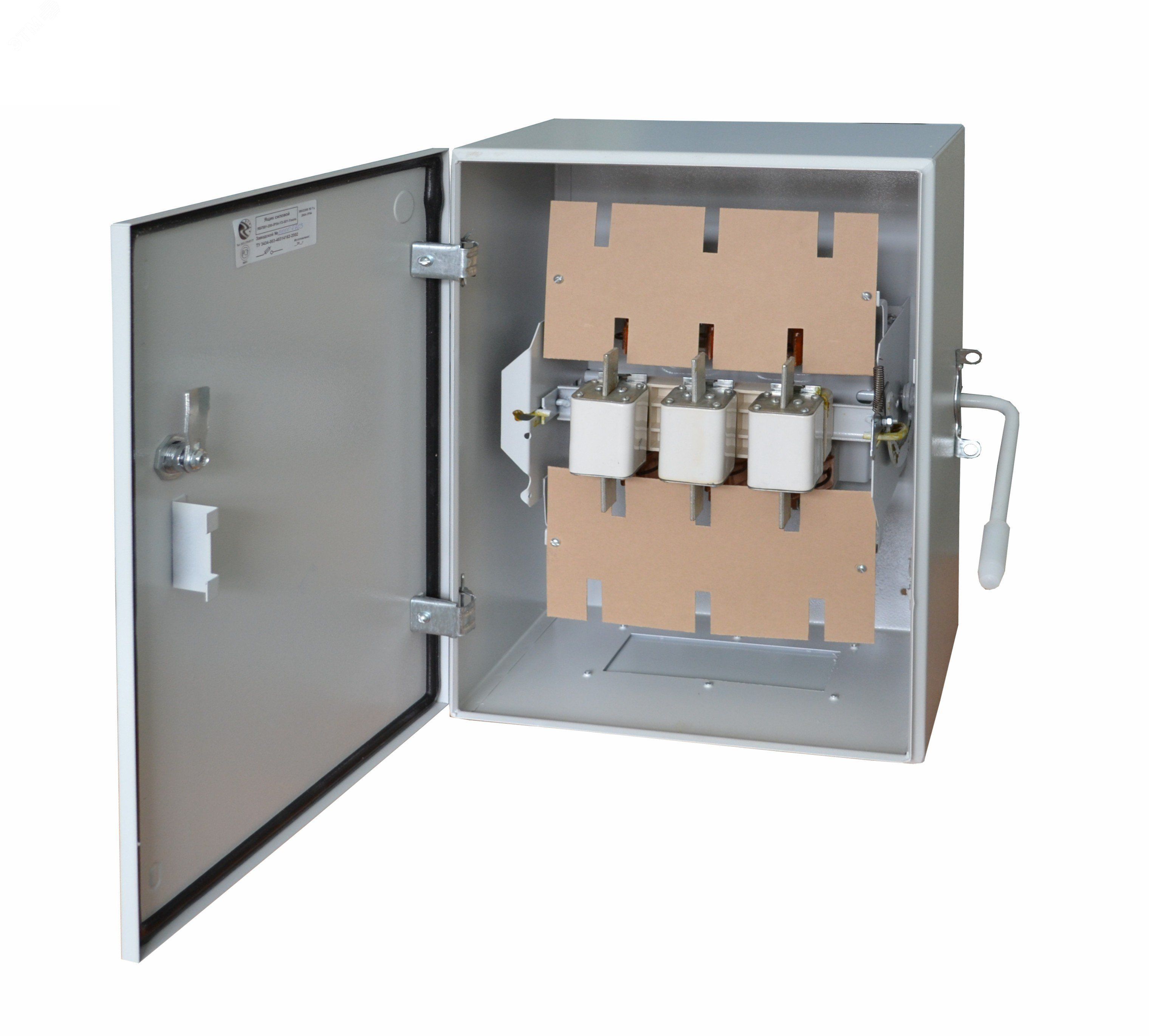

Ящик силовой ЯБПВУ 250 - IP54-УЗ-001-Узола U7003114 ЯЯС11018

Ящик силовой 250А ЯБПВУ-250 IP54 У3-001 от бренда УЗОЛА - это комбинированное устройство для распределения и защиты электроэнергии в промышленных сетях до 400 В. Он сочетает функции рубильника и автоматической защиты, обеспечивая безопасное отключение и надёжную изоляцию. Применяется там, где требуется частичная или полная остановка оборудования: на станциях управления, в щитовых помещениях, на производственных линиях.

Назначение и область применения

Ящик силовой 250А ЯБПВУ-250 IP54 У3-001 предназначен для редкого (до трёх раз в час) включения и отключения силовых цепей переменного тока 50 Гц с напряжением до 400 В. Он защищает оборудование от перегрузок и коротких замыканий через встроенные предохранители. Подходит для установки в производственных цехах, на конвейерах, насосных станциях, в системах вентиляции и других местах, где нужна физическая изоляция цепи и быстрое аварийное отключение.

Технические характеристики

• Номинальный ток: 250 А
• Рабочее напряжение: 380–400 В переменного тока
• Частота: 50 Гц
• Степень защиты: IP54 - защита от пыли и брызг воды со всех сторон
• Материал корпуса: металл, окрашенный в серый цвет
• Способ монтажа: навесной
• Тип защиты: предохранители с подвижным блоком
• Разрыв цепи: двойной видимый разрыв при отключении
• Заземление: встроен уголок с двумя отверстиями, специально защищённый от попадания краски
• Условия эксплуатации: У3 - умеренный климатический исполнение

Совместимость и монтаж

Ящик силовой 250А ЯБПВУ-250 IP54 У3-001 монтируется на стену с помощью кронштейнов или болтов. Для подключения используются силовые кабели сечением, соответствующим току 250 А - рекомендуется проверить соответствие по таблицам ПУЭ. Предохранители входят в комплект и рассчитаны на максимальный ток 250 А. Кабельные вводы не предусмотрены - необходимо использовать дополнительные вводные устройства (например, вводные муфты или кабельные gland-устройства). Обязательно соблюдать доступ к рукоятке для оперативного отключения.

Безопасность и стандарты

Конструкция ящика реализует двойной видимый разрыв - при отключении все фазы механически отделяются от питания, что соответствует требованиям безопасности для обслуживания. Механизм включения/отключения запатентован в России как полезная модель. Дверца имеет возможность блокировки, а рукоятка может быть дополнительно заблокирована висячим замком - позволяет применять метод LOTO (Lock Out Tag Out). Уплотнение двери выполнено из пенополиуретана, обеспечивающего степень защиты IP54.

Преимущества

• Подвижный блок предохранителей обеспечивает удобное и безопасное обслуживание - можно вынуть блок без отключения всей сети
• Двойной видимый разрыв гарантирует полную изоляцию цепи перед работой
• Защита от пыли и влаги IP54 повышает надёжность в условиях цеха
• Интегрированный уголок заземления снижает риск возникновения потенциала на корпусе
• Возможность блокировки рукоятки и двери - важна для работы в команде и по регламентам OHS

Ограничения применения

• Не предназначена для частого включения - допускается не более трёх операций в час; для частых циклов используйте контакторы или автоматические выключатели
• Не работает как автоматический выключатель - требует ручного вмешательства для восстановления после срабатывания предохранителя
• Не подходит для установки во взрывоопасных зонах - отсутствует взрывозащита
• Не имеет встроенных кабельных вводов - потребуется дополнительная фурнитура
• Не рекомендован для открытого монтажа под дождём - IP54 не обеспечивает защиту от прямого струйного воздействия воды

Примеры использования

• Отключение питание станка перед техобслуживанием
• Центральный рубильник на участке конвейера
• Распределительный ящик для группы насосов в водопроводной станции
• Автоматическое отключение при аварии на линии с предварительно установленными предохранителями

Практические советы

• Перед монтажом проверьте посадочные размеры и наличие свободного места вокруг ящика - необходим минимум 10 см для открывания дверцы
• При использовании висячего замка выбирайте модели с возможностью одновременной блокировки нескольких замков - для коллективной работы
• Предохранители должны быть точно подобраны по току - не выше 250 А, иначе защита будет некорректной
• При покраске объекта заклейте заземляющий уголок малярным скотчем - чтобы не закрасить отверстия
• Регулярно осматривайте уплотнение двери - при старении или повреждении меняйте его, чтобы сохранить IP54
• Не используйте ящик как постоянный выключатель - он не рассчитан на многократные циклы, как контактор
