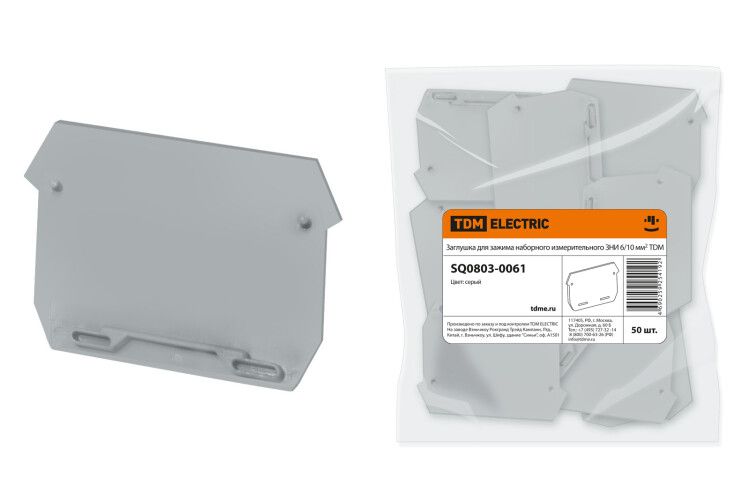

Заглушка для зажима наборного измерительного ЗНИ 6/10 мм2 | SQ0803-0061 TDM

Заглушка для зажима наборного измерительного ЗНИ 6/10 мм2 от TDM ELECTRIC - это элемент защиты и герметизации для клеммных соединений в распределительных шкафах и технологическом оборудовании. Она предназначена для закрывания свободных контактов в зажимах ЗНИ, предотвращая случайное прикосновение, попадание пыли и влаги.

Назначение и область применения

Заглушка для зажима наборного измерительного ЗНИ 6/10 мм2 используется для герметичного закрытия неиспользуемых входов на клеммах серии ЗНИ. Применяется в электрических шкафах, пультах управления, сборках автоматики и промышленном оборудовании, где важна безопасность и долговечность соединений. Подходит для систем с током до 10 А и напряжением до 500 В.

Технические характеристики

• Материал корпуса: негорючий полиамид PA66 - устойчив к перепадам температур и механическим нагрузкам
• Толщина стенки: 1 мм - обеспечивает достаточную жесткость без избыточного объема
• Цвет: серый - стандартизированная окраска для удобства визуального контроля
• Класс воспламеняемости по UL94: V0 - материал самозатухает при воздействии открытого пламени
• Тип фиксации: защелкивающаяся - монтируется без инструментов, надежно фиксируется в зажиме
• Подходит для зажимов с площадью сечения провода: 6–10 мм2

Совместимость и монтаж

Заглушка совместима исключительно с зажимами наборного измерительного типа ЗНИ 6/10 мм2 от TDM ELECTRIC. Устанавливается вручную: достаточно вставить её в свободный контакт до характерного щелчка - защелка фиксирует деталь без усилий. Отсоединить можно легким нажатием на боковые выступы. Не требует сверления, болтов или клея. Не применяется с другими типами клемм - даже аналогичными по размеру.

Безопасность и стандарты

• Соответствие классу горючести UL94 V0 - снижает риск распространения огня внутри шкафа
• Изолирующий материал не содержит галогенов - безопасен при возможном нагреве или возгорании
• Не проводит ток - полностью изолирует токоведущую часть от внешней среды

Преимущества

• Автоматическая фиксация - экономит время при сборке и обслуживании
• Высокая термостойкость - работает при температурах от –40C до +105C
• Устойчивость к химическим веществам - не деформируется при контакте с маслом, смазкой, моющими средствами
• Стандартный серый цвет - легко отличить от других элементов в шкафу

Ограничения применения

• Не предназначен для использования вне шкафов или в условиях постоянного прямого воздействия воды
• Не заменяет защитные крышки IP65/IP67 - не обеспечивает герметичность при погружении или сильном напоре жидкости
• Не совместим с моделями ЗНИ другого сечения (например, 1.5–4 мм2 или 16 мм2)
• Не рассчитана на частые демонтажи - после нескольких циклов защелка может потерять прочность фиксации

Примеры использования

• Закрытие лишних контактов в распределительном щите на заводе
• Герметизация свободных входов в контроллере станка с ЧПУ
• Финальная сборка панели управления насосной установки
• Обслуживание системы освещения в производственном цехе

Практические советы

• Перед установкой проверьте, что зажим ЗНИ 6/10 мм2 действительно пуст - заглушка не подходит для уже занятых контактов
• При использовании в пыльных помещениях комбинируйте с заглушками ZNI и герметичными крышками шкафов
• Не используйте силу при установке - если не защелкивается, возможно, вы выбрали неверный тип клеммы
• Рекомендуется сохранять запасные заглушки - они часто теряются при ремонте, а заказ новых задерживает работу
• Артикул sq0803-0061 соответствует именно этой модели - другие артикулы TDM ELECTRIC могут иметь другой размер или функционал
