Колодка клеммная измерительная JXB-4/35 тип K серая EKF PROxima | plc-jxb-4/35K

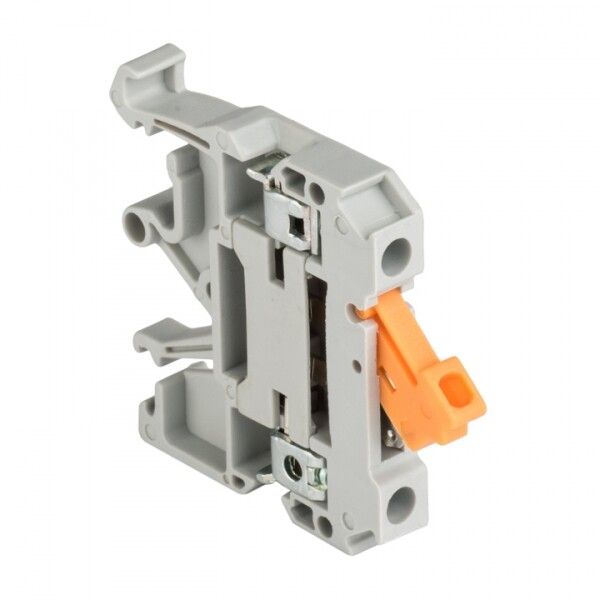

Колодка клеммная измерительная JXB-4/35 тип K серая с ножевым разъединителем от EKF предназначена для безопасного подключения и разрывания цепей в распределительных щитах. Отличается компактностью, надёжным винтовым контактом и механическим разъединителем, что делает её удобной для измерений и обслуживания. Артикул plc-jxb-4/35k входит в серию JXB PROxima.

Назначение и область применения

Колодка клеммная измерительная JXB-4/35 тип K используется для подключения и временного отключения проводников в силовых и слаботочных цепях. Применяется в распределительных щитах промышленного оборудования, автоматических системах управления, станках и конвейерах. Особенно эффективна там, где требуется периодическое подключение измерительных приборов - например, для замера тока или проверки напряжения без демонтажа проводов.

Технические характеристики

• Тип соединения: винтовое - обеспечивает прочную фиксацию провода
• Количество контактов: 2 - один вход, один выход
• Номинальное напряжение: 400 В - рассчитана на работу в сетях до 400 В переменного тока
• Номинальный ток: 16 А - допустимая нагрузка без перегрева
• Диапазон сечений проводов: 0,2–4 мм2 - подходит для однопроволочных и многопроволочных жил
• Способ монтажа: на DIN-рейку 35 мм - совместима со стандартными шинами
• Степень защиты: IP20 - защищена от прикосновения к токоведущим частям, но не от воды и пыли
• Рабочий температурный диапазон: -40…+80 C - работает в холодных и нагретых помещениях
• Материал корпуса: полиамид класса V0 - самозагасающий, не распространяет пламя
• Габариты: ширина 6,5 мм, высота 42,5 мм - компактная форма для плотной укладки
• Цвет: серый - соответствует стандартному исполнению для фазных и нулевых проводников
• Требуется торцевая пластина: да - для завершения сборки щита нужна заглушка

Совместимость и монтаж

Колодка клеммная измерительная JXB-4/35 тип K монтируется на стандартную DIN-рейку шириной 35 мм. Устанавливается легко - защёлкивается на рейку одним движением. Соединение проводов выполняется винтовым зажимом: ослабьте винт, введите провод на глубину 9–10 мм, затяните до упора. Не используйте инструменты с острыми кромками - можно повредить контактную пластину. Для работы с гибкими многопроволочными проводниками рекомендуется использовать наконечники. Обязательно установите торцевую пластину на последнюю клемму в ряду - это предотвращает случайное прикосновение к токоведущим элементам.

Безопасность и стандарты

• Класс горючести материала: V0 - материал не поддерживает горение, соответствует требованиям IEC 60695
• Степень защиты IP20 - исключает доступ пальцев к токоведущим частям, но не защищает от влаги
• Работает в соответствии с нормами EN 60947-7-1 для клеммных устройств

Преимущества

• Наличие поворотного ножевого разъединителя позволяет полностью отключить цепь без откручивания винта - безопаснее и быстрее для тестирования
• Компактная ширина (6,5 мм) позволяет разместить больше клемм в одном ряду
• Полиамидный корпус выдерживает длительные перепады температур и механические нагрузки
• Совместима с другими изделиями серии JXB - можно комбинировать с перемычками, заглушками и маркерами

Ограничения применения

• Не применяется во влажных средах - IP20 не обеспечивает защиту от брызг и пара
• Не предназначен для постоянного подключения проводов сечением более 4 мм2 - возможен перегрев и потеря контакта
• Запрещено использование в цепях постоянного тока выше 400 В - указано только для переменного тока 50 Гц
• Требует обязательной установки торцевой пластины - без неё есть риск поражения током при обслуживании

Примеры использования

• Подключение мультиметра для контроля тока в цепи питания насоса
• Разветвление фазного провода в щите управления конвейером
• Временный вывод сигнала для диагностики PLC-устройства
• Обслуживание системы освещения - отключение участка без снятия всех проводов

Практические советы

• Перед монтажом проверьте сечение провода - слишком тонкий (менее 0,2 мм2) может выпасть, слишком толстый - не войдёт
• При использовании гибких проводов всегда запрессуйте наконечник - это повысит надёжность контакта
• При необходимости отключения - поверните ножевой разъединитель в положение “OFF” перед работой; не полагайтесь только на винтовой зажим
• Для групповой установки используйте перемычки JXB-MP - так проще соединить несколько клемм между собой
• Помните: эта модель не является самозажимной - отличается от других клемм JXB-ST, которые имеют пружинный механизм
