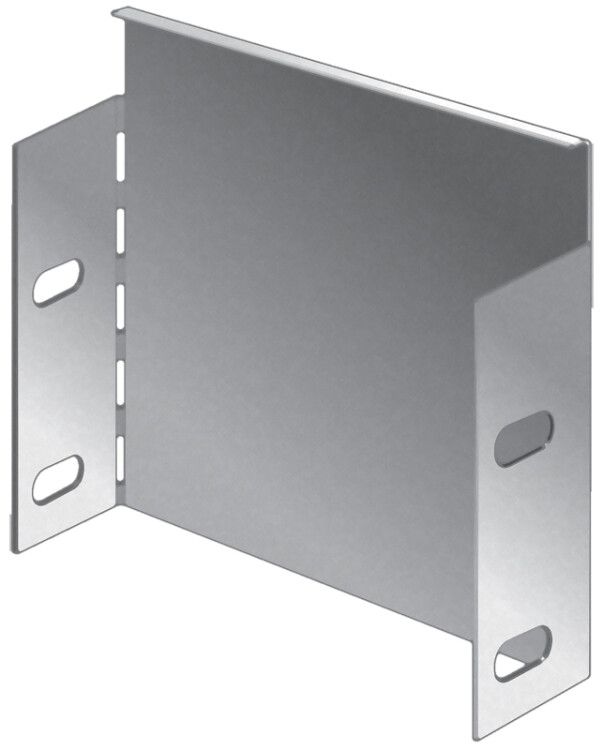

Заглушка для лотка H100х200 IEK CLP1Z-100-200

Заглушка для лотка H100х200 от IEK (ИЭК), артикул clp1z-100-200, предназначена для герметичного закрытия торцов кабельных лотков на завершающих участках трассы. Изготовлена из оцинкованной стали с долговечным защитным покрытием, обеспечивает надёжную механическую и коррозионную защиту.

Назначение и область применения

Заглушка для лотка H100х200 используется для закрытия открытых торцов металлических кабельных лотков в местах окончания трассы - например, у стен, оборудования или переходов между помещениями. Предотвращает попадание пыли, влаги и посторонних предметов внутрь лотка, снижает риск повреждения кабелей и улучшает внешний вид системы. Применяется в системах распределения электроэнергии и связи в промышленных зонах, на объектах ЖКХ, транспорте и энергетике.

Технические характеристики

• Высота: 200 мм - соответствует высоте лотка серии CLP
• Ширина: 100 мм - совпадает с шириной лотка для точного совмещения
• Материал: сталь оцинкованная - прочная, жесткая основа
• Защитное покрытие: горячее цинкование - слой цинка 10–20 мкм по технологии Сендзимира
• Тип крепления: болтовое - фиксируется через предварительно просверленные отверстия
• Цвет: серебристый - естественный цвет оцинкованной поверхности
• Срок службы: 20 лет - при соблюдении условий эксплуатации
• Нормативный документ: ГОСТ 14918-80 - соответствие требованиям к металлическим кабельным изделиям

Совместимость и монтаж

Заглушка для лотка H100х200 совместима исключительно с лотками серии CLP от IEK (ИЭК) аналогичных габаритов - 100×200 мм. Крепление осуществляется с помощью болтов M6 или M8 (не входят в комплект), которые затягиваются через подготовленные отверстия в боковых полках лотка. Установка выполняется после прокладки кабелей и фиксации самого лотка. Для удобства монтажа рекомендуется использовать шестигранный ключ или отвертку с насадкой. Не требует сварки или специальных инструментов.

Безопасность и стандарты

Изделие соответствует ГОСТ 14918-80, который регламентирует требования к металлическим кабельным лоткам и аксессуарам. Горячее цинкование обеспечивает антикоррозийную защиту, что делает заглушку безопасной для использования во влажных, пыльных и агрессивных средах. Материал не выделяет токсичных веществ при нагреве до температур, характерных для нормальной работы кабельных систем.

Преимущества

• Устойчивость к коррозии благодаря глубокому слою цинка - срок службы до 20 лет даже в условиях повышенной влажности
• Жёсткая конструкция из стали сохраняет форму при механическом воздействии
• Простой и быстрый монтаж без сварки
• Совместимость с продукцией серии CLP - гарантия точного соединения и отсутствия зазоров
• Не требует обслуживания в процессе эксплуатации

Ограничения применения

• Не предназначен для использования в лотках других размеров - несовместима с лотками 50×100, 150×200 и другими
• Не рассчитана на нагрузки выше массы самого лотка - не применяется как опора или несущий элемент
• Не подходит для помещений с постоянным контактом с открытым пламенем или температурами выше +80 C
• Не заменяет герметизирующие прокладки - при необходимости защиты от воды в режиме постоянного контакта требуется дополнительная герметизация

Примеры использования

• Закрытие последнего сегмента лотка на стене рядом с распределительным щитом
• Финишное оформление трассы в цеху на заводе перед выходом в технологический проём
• Заполнение торца лотка в подвале или на крыше, где есть риск попадания влаги
• Использование в системах автоматизации на конвейерах, где важна чистота и целостность кабельной трассы

Практические советы

• Перед установкой проверьте, чтобы внутренние размеры лотка точно соответствовали 100×200 мм - даже небольшие отклонения могут помешать плотному прилеганию
• При монтаже используйте болты одинаковой длины и класса прочности - это равномерно распределит нагрузку
• Если лоток установлен вертикально, убедитесь, что заглушка зафиксирована надёжно - возможен самопроизвольный сполз
• При работе в агрессивной среде (например, химпроизводство) дополнительно проверяйте состояние цинкового слоя каждые 2–3 года
• Артикул clp1z-100-200 - единственный подходящий вариант для лотков H100х200 серии CLP; другие модели IEK имеют другую геометрию
