Закладная деталь фундамента ТАНС.31.002.000 (ЗФ-36/4/К400-3,0-б) | OE-02923 OPORA ENGINEERING GALAD ТАНС.31002000

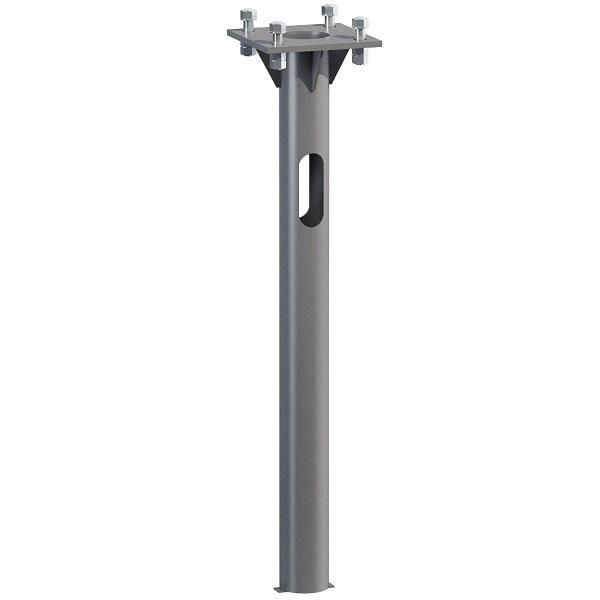

Закладная деталь фундамента ТАНС.31.002.000 (ЗФ-36/4/К400-3,0-б) - это металлический элемент, предназначенный для надёжного крепления опорных конструкций в бетонном основании. Произведённая компанией Опора инжиниринг, эта закладная деталь обеспечивает устойчивость оборудования на открытых участках, особенно там, где требуется внутренняя подводка кабеля. Артикул ТАНС.31.002.000 соответствует стандартным требованиям для промышленных объектов.

Назначение и область применения

Закладная деталь ТАНС.31.002.000 используется для фиксации опор ЛЭП, антенных систем, светильников и других вертикальных конструкций, которые должны выдерживать нагрузки от ветра и собственного веса. Элемент заливается в бетонный фундамент во время его устройства, после чего служит точкой крепления для столба или другой опоры. Подходит для установки в зонах со слабой агрессивностью окружающей среды - например, на промышленных площадках, вдоль дорог, в населённых пунктах.

Технические характеристики

• Тип изделия: закладная деталь
• Материал: сталь - прочная, долговечная, совместима с бетоном
• Диаметр: 325 мм - позволяет использовать с крупными опорами и обеспечивает жёсткую связь с фундаментом
• Длина подземной части: 3 м - гарантирует достаточную глубину заделки для устойчивости даже на нестабильных грунтах
• Способ монтажа: заливка в бетон - не требует сварки или крепления болтами до заливки
• Покрытие: грунт-эмаль или битум - защита от коррозии на этапе хранения и монтажа; не является долговременной антикоррозийной защитой
• Способ подводки кабеля: внутренний - через сквозное окно в теле детали, что исключает внешние проходы и повышает герметичность
• Климатический класс: II4–II11 по ГОСТ 16350-80
• Ветровой район: I–VII по СП 20.13330.2016

Совместимость и монтаж

Закладная деталь ТАНС.31.002.000 совместима с любыми опорами, рассчитанными на диаметр крепления 325 мм. Монтаж выполняется до заливки бетона: деталь устанавливается в опалубку, выставляется по вертикали и фиксируется временно. После этого бетонируется весь фундамент. Убедитесь, что уровень верха детали соответствует проектному уровню поверхности фундамента. Открытый конец детали остаётся выше уровня земли - именно он будет использоваться для крепления опоры. Сквозное окно для кабеля расположено внутри стенки детали - перед заливкой проверьте, чтобы оно было свободно и не перекрывалось арматурой.

Безопасность и стандарты

Произведена в соответствии с требованиями ГОСТ 16350-80 и СП 20.13330.2016. Применяется в условиях слабоагрессивной среды по СНиП 2.03.11. Напряжение и токовые нагрузки не влияют на саму деталь - она не проводящая часть цепи. Однако её использование вне указанных климатических и ветровых зон требует проектного обоснования и согласования с производителем.

Преимущества

• Высокая механическая прочность благодаря стальному корпусу и большой длине (3 м)
• Удобство монтажа - не нужна предварительная подготовка отверстий или сварка
• Встроенное окно для кабеля снижает риск повреждений и упрощает трассировку
• Стандартизированная форма и размеры обеспечивают взаимозаменяемость с другими изделиями серии

Ограничения применения

• Не рекомендована для использования в климатических районах I4–II3 без согласования с производителем - возможна недостаточная коррозионная стойкость
• Покрытие (грунт-эмаль или битум) - временное; длительная защита должна обеспечиваться проектом (например, покраской или катодной защитой)
• Не предназначен для работы в агрессивных средах: солёный воздух, химические выбросы, высокая влажность почвы
• Требуется расчёт фундаментного блока - нельзя применять «на глаз» или без учёта типа грунта и ветровой нагрузки

Примеры использования

• Подъёмные краны на строительных площадках
• Опоры освещения вдоль автодорог
• Антенны связи и радиопередатчики на крышах промзданий
• Сигнализация и камеры наблюдения на открытых территориях

Практические советы

• Перед заливкой бетона обязательно проверьте вертикальность закладной детали ТАНС.31.002.000 - отклонение более 1° может привести к перекосу всей опоры
• Убедитесь, что сквозное окно не забивается песком, щебнем или арматурой - иначе кабель не пройдёт
• После заливки и снятия опалубки проверьте целостность покрытия; при необходимости восстановите защиту битумной мастикой
• Для усиления фундамента используйте арматурный каркас, который не контактирует с деталью - иначе возникнет электрохимическая коррозия
• Если вам нужны дополнительные отверстия - заказывайте их заранее, так как они изготавливаются только на производстве
