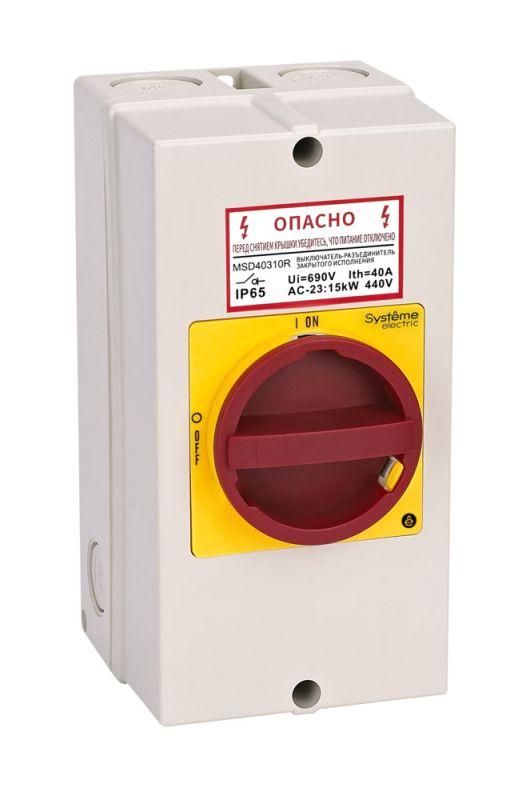

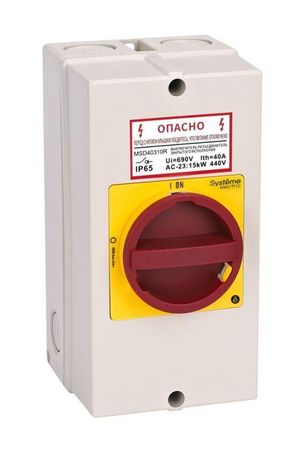

ЗАКРЫТОГО ИСПОЛНЕНИЯ IP65 - MSD40311R ГЛАВНЫЙ/АВАРИЙНЫЙ ВЫКЛЮЧАТЕЛЬ-РАЗЪЕДИНИТЕЛЬ 3P 40A APC

Выключатель-разъединитель SE MSD40311R - устройство для безопасного отключения электрооборудования в аварийных ситуациях. Его закрытое исполнение IP65 и возможность блокировки замком делают его надёжным решением для промышленных объектов, где важна защита от пыли, влаги и случайное включение.

Назначение и область применения

Выключатель-разъединитель SE MSD40311R предназначен для ручного отключения электрической цепи в случае аварии, планового обслуживания или ремонта. Он работает как главный аварийный выключатель в системах управления оборудованием. Подходит для коммутации силовых цепей с активной, индуктивной или смешанной нагрузкой, включая двигатели классов AC-3 и DC-3. Часто используется на станках, конвейерах, насосных станциях и других промышленных установках, где требуется физическое отключение питания.

Технические характеристики

• Тип: Выключатель-разъединитель
• Номинальный ток: 40 А
• Число полюсов: 3
• Степень защиты: IP65 (полная защита от пыли и струй воды с любого направления)
• Рукоятка: Красная, поворотная, с возможностью блокировки навесными замками
• Способ монтажа: На дверцу или DIN-рейку
• Гарантия: 24 месяца
• Механический ресурс: Высокий - рассчитан на многократные операции включения/отключения
• Изоляционное расстояние: Увеличенное - обеспечивает безопасную работу при высоких напряжениях

Совместимость и монтаж

Выключатель-разъединитель SE MSD40311R совместим со стандартными DIN-рейками типа TS35. Для монтажа на дверцу предусмотрены крепёжные отверстия. При установке убедитесь, что посадочные размеры соответствуют толщине двери или щита. Подключение проводов - клеммы с зажимами для медных жил до 16 мм2. Работает с напряжениями до 690 В переменного тока и 480 В постоянного тока. Не требует внешнего питания - полностью механическое управление.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-3 для выключателей-разъединителей. Конструкция гарантирует видимый разрыв цепи при отключении - обязательное условие для безопасности персонала. Защита IP65 позволяет использовать в условиях повышенной запылённости и влажности, включая пищевые производства, цеха с мойкой оборудования и открытые площадки. Блокировка рукоятки навесными замками соответствует принципам LOTO (Lock Out Tag Out) - стандарта промышленной безопасности.

Преимущества

• Закрытый корпус IP65 защищает внутренние контакты от пыли, брызг и временного воздействия воды
• Красная рукоятка легко узнаваема - быстрое определение положения устройства даже в сложных условиях освещения
• Возможность блокировки замком предотвращает неквалифицированное включение во время работ
• Высокий механический ресурс снижает частоту замены и затраты на обслуживание
• Гибкая установка: можно монтировать как на DIN-рейку внутри шкафа, так и на дверцу для доступа вне помещения
• Увеличенное изоляционное расстояние повышает безопасность при работе с высокими напряжениями

Ограничения применения

Выключатель-разъединитель SE MSD40311R не предназначен для частой коммутации под нагрузкой - он не имеет дугогашения и не заменяет автоматический выключатель. Не используйте его для защиты от перегрузок или коротких замыканий. Максимальная температура окружающей среды - +40 C; при более высоких значениях необходимо применять принудительное охлаждение или выбирать другую модель. Нельзя применять в взрывоопасных зонах - отсутствует сертификация Ex.

Примеры использования

• Главный аварийный выключатель на станке с ЧПУ - отключает питание всей системы при нажатии кнопки экстренной остановки
• Щитовая на входе в производственный участок - позволяет отключить питание всех линий перед техобслуживанием
• Конвейерная система в пищевой промышленности - IP65 защищает от мытья водой под давлением
• Насосная станция на открытом воздухе - устойчив к пыли и дождю благодаря герметичному корпусу

Практические советы

• Перед монтажом проверьте соответствие номинального тока 40 А нагрузке вашей цепи - не превышайте этот порог
• При установке на дверцу убедитесь, что рукоятка свободно поворачивается без задевания рамы или соседних элементов
• Для блокировки используйте только навесные замки с подходящим диаметром штока - типовой размер 5–6 мм
• Не открывайте корпус при наличии напряжения - даже при отключенном состоянии возможен заряд в конденсаторах
• Проверяйте состояние контактов каждые 6–12 месяцев при интенсивном использовании - особенно в условиях пыли
• Этот выключатель-разъединитель SE MSD40311R - часть серии SystemePact MCP, поэтому совместим с другими компонентами этой линейки для унификации сборки
