Защитная панель IP56 листовая сталь RAL7035 для вентиляторов и решеток 150x150 мм | R5RK12 DKC ДКС

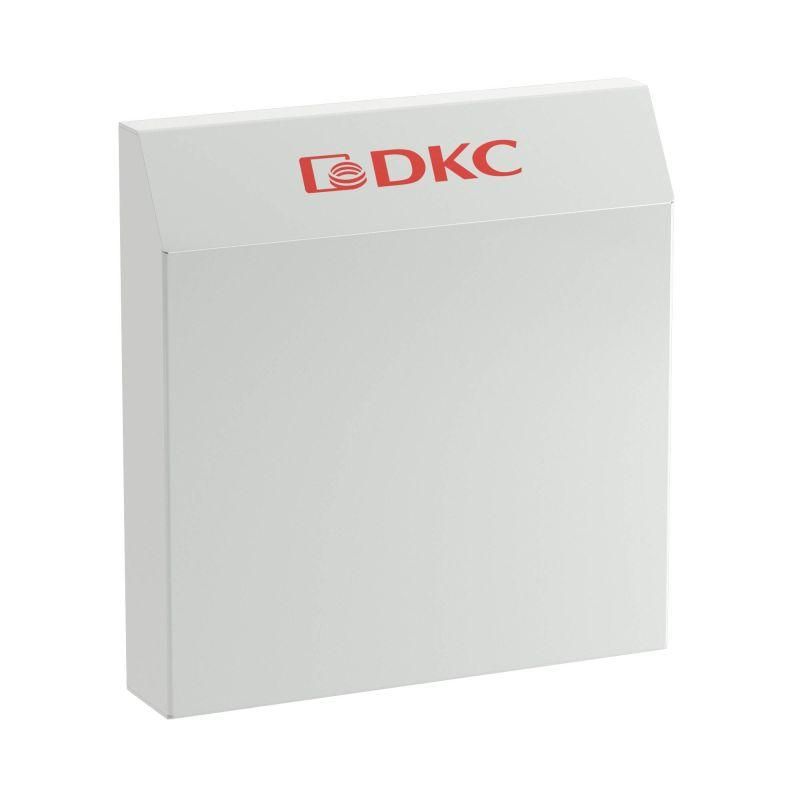

Защитная панель DKC (ДКС) r5rk12 - это металлический экран из листовой стали с порошковым покрытием, предназначенный для установки поверх вентиляторов и решёток размером 150×150 мм. Она повышает степень защиты до IP56, защищает оборудование от пыли, брызг воды и механических ударов, а также предотвращает случайный доступ к вращающимся частям.

Назначение и область применения

Защитная панель DKC (ДКС) r5rk12 устанавливается поверх уже закреплённых вентиляторов или вентиляционных решёток с габаритами 150×150 мм (типоразмер 12). Её основная задача - повысить класс защиты оборудования до IP56, что особенно важно в условиях повышенной запылённости, влажности или возможного контакта с водой. Также панель служит барьером против вандализма и случайного прикосновения к вращающемуся крыльчатому механизму.

Подходит для использования в промышленных шкафах, на станках, в системах вентиляции цехов, лабораториях, пищевых производствах и других местах, где требуется надёжная защита воздушных потоков и безопасность персонала.

Технические характеристики

• Степень защиты: IP56 - полная защита от пыли и мощных струй воды с любого направления;
• Материал: листовая сталь с порошковым покрытием - прочная, устойчивая к коррозии и механическим повреждениям;
• Цвет покрытия: RAL 7035 (серый камень);
• Фактические размеры: 240 × 250 мм (внешний контур);
• Размер проёма под вентилятор/решётку: 150 × 150 мм;
• Максимальное количество вентиляторов: один;
• Способ крепления: винтовое - четыре точки крепления через отверстия в угловых зонах панели;
• Скрытое крепление корпуса: винты не видны с лицевой стороны, исключают быстрый демонтаж.

Совместимость и монтаж

Панель совместима со всеми вентиляторами и решётками, имеющими габариты 150×150 мм (типоразмер 12), в том числе из серии RAM block. Перед установкой проверьте, чтобы задняя часть вентилятора была выровнена с плоскостью монтажной поверхности - панель должна плотно прилегать без зазоров.

Установка выполняется после монтажа самого вентилятора. Крепится к шкафу или раме с помощью четырёх винтов M4–M5 (не входят в комплект). Отверстия для винтов расположены по углам панели - используйте уровень для точного выравнивания. После затяжки винтов внешний кожух остаётся неподвижным, что препятствует несанкционированному вскрытию.

Безопасность и стандарты

Защитная панель DKC (ДКС) r5rk12 соответствует требованиям стандарта IEC 60529 по классу защиты IP56. Конструкция исключает возможность доступа к вращающимся элементам вентилятора пальцами или инструментами, что соответствует нормам безопасности EN 60204-1. Материал не содержит токсичных веществ и подходит для использования в помещениях с повышенными требованиями к экологической безопасности.

Преимущества

• Высокий уровень защиты IP56 - эффективнее, чем стандартные сетки или решётки;
• Порошковое покрытие RAL7035 - устойчиво к царапинам, химическим средам и UV-излучению;
• Скрытые винты - снижают риск несанкционированного снятия и увеличивают эстетику;
• Жесткая стальная конструкция - выдерживает удары и давление, не деформируется при нагрузке;
• Простая замена - при необходимости можно легко снять и заменить без демонтажа вентилятора.

Ограничения применения

• Не подходит для вентиляторов размером больше 150×150 мм - панель имеет жёстко ограниченный проём;
• Не предназначена для установки на вентиляторы с выходом воздуха сверху - панель рассчитана только на фронтальный поток;
• Не используется в качестве самостоятельного корпуса - требует наличия уже установленного вентилятора или решётки;
• Не рекомендовано использование в агрессивных химических средах (например, кислоты, щёлочи) - хотя покрытие устойчиво, длительный контакт может повредить слой.

Примеры использования

• Электрошкафы на производстве с высокой запылённостью - например, деревообработка, металлургия;
• Лабораторные установки с контролируемой температурой - защита от попадания жидкостей при мойке;
• Оборудование в пищевой промышленности - соответствие требованиям гигиены и возможности мытья водой под давлением;
• Наружные устройства вентиляции - защита от дождя и песка в условиях открытых площадок.

Практические советы

• Перед установкой убедитесь, что вентилятор полностью закреплён и не болтается - иначе панель будет вибрировать и со временем ослабнуть;
• Используйте пластиковые или медные шайбы под головки винтов - это предотвратит царапины на покрытии;
• Проверяйте зазор между панелью и вентилятором - он должен быть минимальным, но не менее 5 мм для беспрепятственного движения воздуха;
• При обслуживании вентилятора всегда отключайте питание - даже при закрытой панели есть риск случайного включения;
• Запасные панели DKC (ДКС) r5rk12 можно заказывать отдельно - они универсальны для всех устройств с типоразмером 12.
