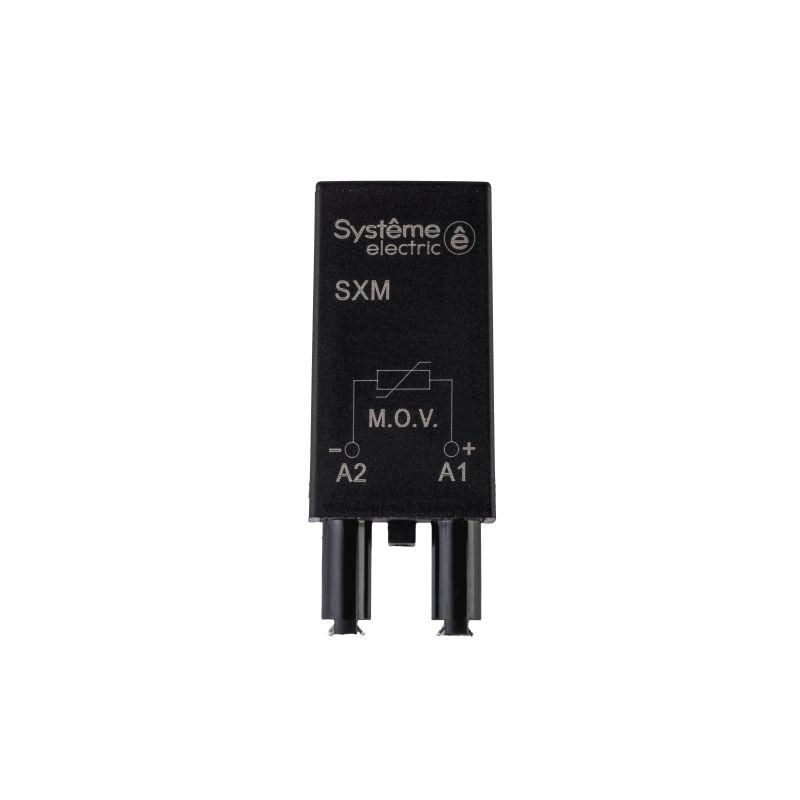

Защитный модуль варистор 6/24VAC/DC | SXM021RB SE APC

Модуль защитный варистор 6/24VAC/DC SE от Systeme Electric - это компактное устройство для защиты цепей постоянного и переменного тока от импульсных перенапряжений. Артикул sxm021rb предназначен для установки в шкафах управления и на промышленном оборудовании, где важна надежная фильтрация сетевых помех.

Назначение и область применения

Модуль защитный варистор 6/24VAC/DC SE защищает чувствительную электронику от кратковременных скачков напряжения - таких как коммутационные импульсы, грозовые выбросы или помехи от двигателей. Подходит для использования в системах управления, релейной автоматике, контроллерах и других устройствах, работающих на напряжении до 24 В.

Технические характеристики

• Тип компонента: варистор - полупроводниковый элемент, изменяющий сопротивление при повышении напряжения
• Рабочее напряжение: 6–24 В постоянного или переменного тока
• Назначен для защиты цепей с малым энергопотреблением - не предназначена для высоких мощностей

Совместимость и монтаж

Модуль защитный варистор 6/24VAC/DC SE совместим с контактными группами и выходами электромеханических реле Systeme Sig EMR. Устанавливается непосредственно на DIN-рейку в распределительных шкафах. Клеммы рассчитаны на провода сечением до 2,5 мм2. Монтаж не требует специальных инструментов - достаточно зажать провода в клеммах и зафиксировать модуль на рейке.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для низковольтных цепей. Хотя явного указания стандарта в данных нет, конструкция ориентирована на использование в промышленных условиях согласно практикам Systeme Electric.

Преимущества

• Поддерживает как переменный, так и постоянный ток - универсальное решение для разных типов нагрузок
• Заменяет внешние защитные цепи - уменьшает количество компонентов в сборке
• Интегрированная конструкция снижает риск некорректного подключения
• Высокая скорость реакции на импульсы - задержка менее микросекунды

Ограничения применения

• Не предназначен для защиты цепей выше 24 В - применение при более высоком напряжении приведёт к пробою
• Не обеспечивает защиту от длительных перенапряжений или перегрузок по току - требуется дополнительная аппаратура (например, предохранители)
• Не работает как фильтр низкочастотных помех - только против импульсов

Примеры использования

• Защита входов PLC от скачков напряжения от реле или соленоидов
• Фильтрация помех на сигнальных линиях в системах автоматизации станков
• Установка рядом с реле Systeme Sig EMR в щитах управления на заводах и в ЖКХ
• Защита датчиков и контроллеров в системах освещения или климатического контроля

Практические советы

• Перед установкой проверьте рабочее напряжение вашей цепи - оно должно попадать в диапазон 6–24 В
• Не используйте этот модуль для защиты силовых цепей - он не рассчитан на большие токи
• При использовании в средах с повышенной влажностью или запылённостью рекомендуется помещать модуль внутрь закрытых шкафов с уровнем защиты IP54 и выше
• Артикул sxm021rb можно заменить аналогичным модулем из серии SE только при совпадении диапазона напряжения и типа защиты
