Варистор CTX3 9-150A 24В...48В AC/DC - 416895 Legrand

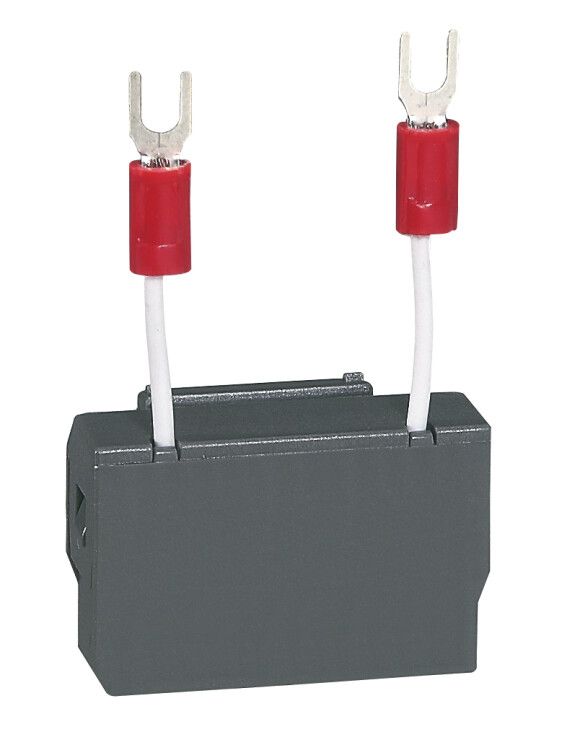

Варистор 24В...48В AC/DC 9-150A от Legrand Euro предназначен для защиты цепей управления контактных аппаратов CTX3 от импульсных перенапряжений. Этот варистор устанавливается на устройства серии CTX3 и обеспечивает долговечную работу за счет гашения скачков напряжения, возникающих при коммутации катушек контакторов.

Назначение и область применения

Варистор 24В...48В AC/DC 9-150A используется для подавления высоковольтных импульсов, которые возникают при выключении катушки контактора CTX3. Он защищает электронные компоненты управления, такие как PLC, реле времени и другие чувствительные устройства, от повреждений из-за самоиндукции. Применяется исключительно в паре с контактными аппаратами CTX3 тока до 150 А. Подходит для систем автоматизации, промышленных станков, конвейеров и оборудования с частыми циклами включения-выключения.

Технические характеристики

• Номинальное рабочее напряжение: 24–48 В постоянного и переменного тока
• Тип изделия: варистор ( ичный резистор)
• Максимальный ток подавляемых импульсов: до 150 А
• Способ установки: монтаж непосредственно на корпус аппарата
• Работает совместно с контактами CTX3 и тепловыми реле RTX3

Совместимость и монтаж

Варистор 24В...48В AC/DC 9-150A совместим только с контактными аппаратами серии CTX3. Установка выполняется на специальные клеммы или площадки на корпусе контактора - он не требует внешних проводов. Монтаж возможен как на 3-, так и на 4-полюсные модели CTX3. Нельзя использовать с другими сериями контакторов, даже при одинаковом напряжении. Для правильной работы необходимо соблюдать полярность при подключении в цепях постоянного тока.

Безопасность и стандарты

Произведён в соответствии с требованиями безопасности для промышленного электрооборудования. Соответствует нормам IEC 60947-4-1 для устройств коммутации. Обеспечивает класс защиты от перенапряжений согласно уровню II. Не содержит опасных веществ, соответствует RoHS.

Преимущества

• Устраняет помехи, вызываемые индуктивностью катушки контактора
• Не требует обслуживания - полностью герметичная конструкция
• Выдерживает многократные импульсные нагрузки без деградации
• Занимает минимум места - интегрируется прямо в корпус CTX3
• Обеспечивает стабильную работу системы при частых включениях

Ограничения применения

• Не предназначена для защиты силовой цепи - работает только в цепи управления
• Не для напряжений выше 48 В или ниже 24 В
• Не заменяет TVS-диоды или RC-цепочки в сложных системах с высокими dU/dt
• Не рекомендовано применение во взрывоопасных средах без дополнительной защиты
• Не подлежит ремонту - при выходе из строя требуется замена

Примеры использования

• Защита входов PLC при управлении контракторами CTX3 на конвейере
• Подавление импульсов в системах автопилотирования станков с ЧПУ
• Стabilизация сигнала в цепях управления насосов и вентиляторов
• Интеграция в распределительные щиты с множеством реле RTX3

Практические советы

• Перед установкой проверьте соответствие типа контактора - варистор 24В...48В AC/DC 9-150A подходит только для CTX3, а не для других моделей Legrand
• При использовании в цепях постоянного тока следите за полярностью: "+" варистора соединяйте с положительным потенциалом катушки
• Если система часто отказывает из-за “ложных” сигналов - вероятно, нужен именно этот варистор; попробуйте установить его перед контроллером
• При замене используйте оригинальный артикул 416895 - аналоги могут иметь другую временную характеристику и не обеспечивать достаточную защиту
• Не затягивайте крепления слишком сильно - варистор имеет хрупкий внутренний элемент, который можно повредить механически
