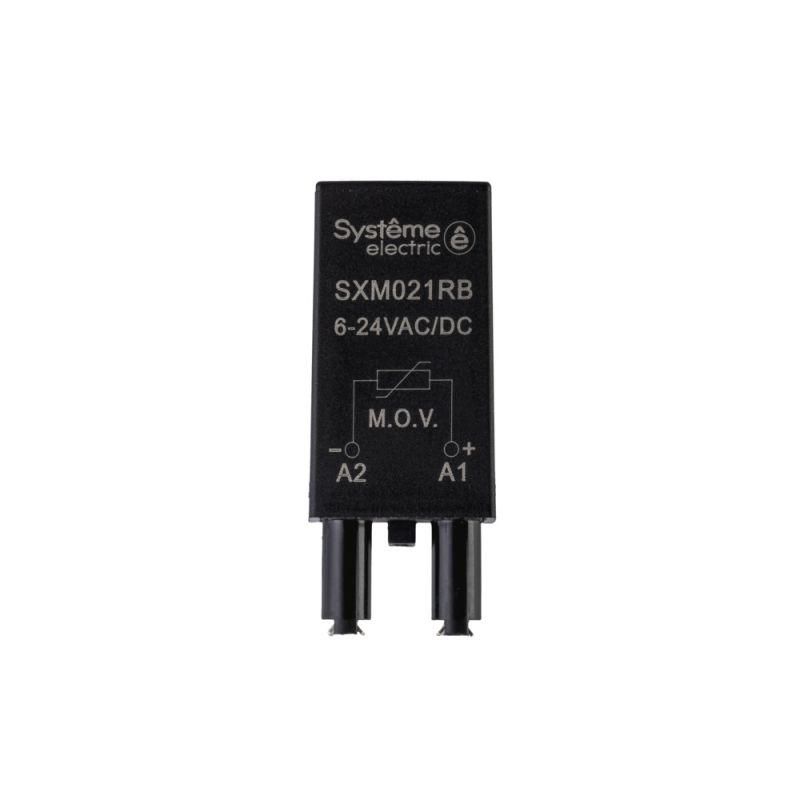

Защитный модуль варистор+LED 6/24VAC/DC | SZM021RB SE APC

Защитный модуль варистор+LED 6/24VAC/DC SE от Systeme Electric (артикул szm021rb) предназначен для защиты цепей постоянного и переменного тока от импульсных перенапряжений с индикацией состояния работы через светодиод.

Назначение и область применения

Защитный модуль варистор+LED 6/24VAC/DC SE защищает чувствительную электронику - например, катушки реле, контроллеры, платы автоматики - от скачков напряжения, возникающих при коммутации индуктивных нагрузок или внешних помех. Подходит для установки в шкафах управления, на DIN-рейке в системах автоматизации, на промышленном оборудовании, в системах освещения и инфраструктурных объектах.

Технические характеристики

• Рабочее напряжение: 6–24 В постоянного или переменного тока (AC/DC)
• Тип компонента: варистор с интегрированным светодиодом для индикации
• Индикация: светодиод горит при исправном состоянии защиты, гаснет при выходе варистора из строя
• Максимальное рабочее напряжение: до 24 В (не более)

Совместимость и монтаж

Защитный модуль варистор+LED 6/24VAC/DC SE устанавливается последовательно с нагрузкой - между источником питания и устройством, требующим защиты. Монтаж осуществляется на стандартную DIN-рейку 35 мм. Клеммы рассчитаны на провода сечением до 2,5 мм2. Устройство не требует настройки - после подключения работает сразу.

Безопасность и стандарты

Произведён в соответствии с требованиями к промышленной электронике. Соответствует нормам безопасности для оборудования низкого напряжения. Не имеет сертификата UL или CE - проверьте соответствие местным регламентам перед использованием в официально регулируемых системах.

Преимущества

• Интегрированная индикация позволяет оперативно определить отказ защиты без дополнительных тестеров
• Поддерживает как переменный, так и постоянный ток - универсальность для разных типов цепей
• Компактный корпус экономит место в шкафу управления
• Не требует внешнего питания для светодиода - индикация работает за счёт тока через варистор

Ограничения применения

• Не предназначена для защиты сетей выше 24 В - использование при 36 В и выше приведёт к повреждению устройства
• Не заменяет фuses или автоматические выключатели - служит исключительно для подавления кратковременных импульсов
• Срок службы ограничен количеством поглощённых импульсов; при частых перенапряжениях варистор выйдет из строя быстрее
• Не рекомендован для использования во взрывоопасных зонах без дополнительной защиты

Примеры использования

• Защита катушек реле Systeme Sig EMR от бросков напряжения при отключении
• Установка на входе PLC-контроллера в условиях нестабильного питания
• Фильтрация помех на сигнальных линиях 24 В в системах конвейеров и станков
• Дополнительная защита сенсоров и преобразователей в жестких промышленных средах

Практические советы

• Перед установкой проверьте напряжение в цепи - превышение 24 В даже кратковременно вызовет пробой варистора
• Если светодиод гаснет - замените модуль немедленно, так как защита больше не действует
• При монтаже соблюдайте полярность при подключении к цепям постоянного тока: "+" и "-" должны совпадать с маркировкой на корпусе
• Для высокочастотных помех дополнительно используйте LC-фильтры - варистор эффективен против импульсов, но не против шумов
• Заменяйте модуль при каждом ремонте системы, где он был задействован - срок службы варистора трудно предсказать по внешнему виду
