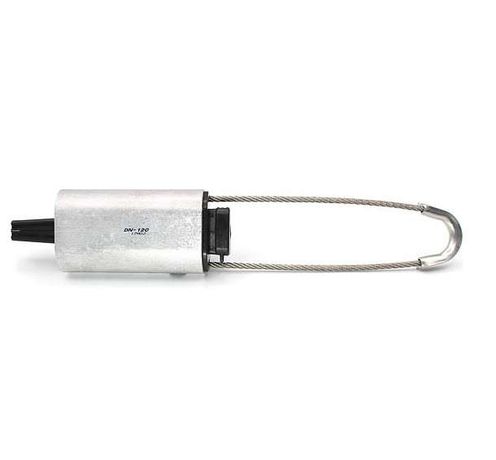

Зажим анкерный DN 120 (70-120 мм2, 30 кН) | 10100051 NILED НИЛЕД

Зажим анкерный DN 120 (70–120 мм2, 95–120 кв.мм, 30 кН) от бренда НИЛЕД предназначен для надёжного крепления и натяжения самонесущего изолированного провода (СИП) на анкерных опорах линий электропередачи. Этот зажим сочетает прочность сплава и устойчивость к внешним воздействиям, что делает его подходящим для длительной работы в суровых условиях.

Назначение и область применения

Зажим анкерный DN 120 используется для закрепления одножильного провода СИП на участках линии электропередачи, где требуется передача механического напряжения - на угловых, концевых и промежуточных анкерных опорах. Он обеспечивает постоянное натяжение проводника, предотвращая его проскальзывание или перегрузку. Применяется в воздушных сетях 0,4–20 кВ, включая городские и сельские районы.

Технические характеристики

• Максимальное сечение проводника: 120 мм2 (работает с диапазоном 70–120 мм2)
• Предельная нагрузка: 30 кН - способен выдерживать максимальное растягивающее усилие без деформации
• Материал корпуса: алюминиевый сплав и стеклоармированный полиамид - легкий, коррозионностойкий, не требует окраски
• Диапазон рабочих температур: от –60 C до +50 C - работает в холодном климате и летней жаре
• Стойкость к УФ-излучению: да - материал не хрупнеет и не теряет прочность под прямыми солнечными лучами
• Количество жил: одна - совместим с одножильным СИП
• Гарантийный срок: 60 месяцев - подтверждённая долговечность при правильной установке

Совместимость и монтаж

Зажим анкерный DN 120 монтируется стационарно на опоре с использованием стального тросика или штыревого крепления. Для установки необходимо:

• Подготовить конец провода СИП - зачистить изоляцию на длину, соответствующую глубине канала зажима;
• Вставить проводник внутрь зажима так, чтобы он плотно вошёл в клиновую часть;
• Зафиксировать зажим на опоре через проушину с помощью болтового соединения или гакового крепления;
• Не допускать перекоса при затяжке - равномерное распределение силы исключает повреждение провода.

Посадочный диаметр зажима рассчитан под типовые кронштейны и траверсы, используемые в ЛЭП 0,4–10 кВ. Подбор осуществляйте по сечению провода - не более 120 мм2.

Безопасность и стандарты

Зажим DN 120 соответствует требованиям к механической прочности и экологической стойкости, применяемым в электроэнергетике РФ. Материалы сертифицированы на соответствие ГОСТ Р 58630-2019 и ISO 9001. Отсутствуют токсичные элементы, безопасен при контакте с окружающей средой.

Преимущества

• Высокая прочность при малом весе - благодаря комбинированному составу материала
• Автоматическая фиксация - клиновой механизм схватывает провод при натяжении, не требует дополнительных деталей
• Устойчивость к агрессивной среде - не ржавеет, не трескается от мороза, не выгорает на солнце
• Долгий срок службы - гарантия 5 лет при соблюдении условий эксплуатации

Ограничения применения

• Не многожильные провода - только для одножильного СИП
• Не предназначена для использования в качестве поддерживающего зажима - только для натяжения
• Не рекомендовано использование в местах с частыми ударными нагрузками (например, рядом с дорогами с высокой вибрацией)
• Не следует использовать с проводами сечением менее 70 мм2 - возможна потеря удерживающей способности

Примеры использования

• Крепление СИП 4×16+1×16 на конце линии, где провод переходит от столба к домашнему вводу
• Фиксация провода на угловой опоре при изменении направления ЛЭП
• Установка на промежуточной анкерной опоре между двумя пролётами с большими перепадами высот
• Применение в районах Крайнего Севера и Дальнего Востока - благодаря широкому температурному диапазону

Практические советы

• Перед монтажом проверьте, что сечение провода попадает в заявленный диапазон - 70–120 мм2; меньшие значения снижают надёжность
• Не перетягивайте зажим - достаточно усилия, при котором провод не смещается; избыток давления может повредить изоляцию
• Проверяйте состояние зажима после первых 3–6 месяцев эксплуатации - особенно в регионах с сильными ветрами
• При замене старого зажима - всегда используйте новый аналогичный образец; восстановление поврежденного запрещено
• Храните в сухом месте - хотя изделие устойчиво к влаге, длительное намокание может влиять на пластиковую часть
