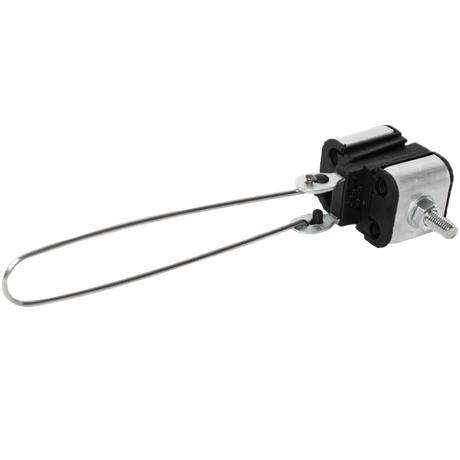

Анкерный зажим (PA 2/35) | 20601071 ВК 20800091

Зажим анкерный PA 2/35 (2х16–2х35) ВК - надёжное соединение для анкерного крепления изолированных проводов СИП на линиях электропередачи. Артикулы 20800091 и 20601071 подходят для монтажа двух- и четырёхжильных ответвлений сечением 16–35 мм2, обеспечивая механическую прочность и долговечность даже в суровых климатических условиях.

Назначение и область применения

Зажим анкерный PA 2/35 (2х16–2х35) ВК предназначен для фиксации и натяжения изолированных проводов типа СИП при устройстве ответвлений от магистральной ЛЭП к вводам в дома, трансформаторы или опоры. Применяется исключительно в воздушных линиях электропередачи напряжением до 1 кВ. Категорически запрещено использовать этот зажим для неизолированных проводов - он не рассчитан на контакт с голыми жилами.

Технические характеристики

• Диапазон сечений: 2×16 мм2 / 2×35 мм2 - подходит для двухжильных и четырёхжильных СИП-проводов
• Материал жил: алюминий - совместим с алюминиевыми проводниками СИП
• Материал корпуса: сплав алюминия и стеклоармированный полиамид - легкий, прочный, устойчивый к коррозии
• Максимальная разрушающая нагрузка: 5 кН - выдерживает значительные механические усилия
• Рабочая температура: от –60 C до +50 C - работает в холодном климате, включая Сибирь и Дальний Восток
• Температура монтажа: не ниже –20 C - требует осторожности при установке в сильный мороз
• Устойчивость к УФ-излучению: да - не теряет прочность под прямыми солнечными лучами
• Гарантийный срок: 60 месяцев - соответствует требованиям к длительной эксплуатации в энергообъектах

Совместимость и монтаж

Зажим анкерный PA 2/35 (2х16–2х35) ВК совместим с проводами СИП-1, СИП-2, СИП-4, имеющими два или четыре изолированных алюминиевых проводника. Монтаж выполняется путём вставки жил в гнёзда зажима и затяжки болтов до упора - контроль момента не требуется, так как конструкция саморегулируемая. Для правильной работы важно соблюдать ориентацию: изоляция провода должна плотно прилегать к поверхности зажима, а металлическая часть - захватывать только оголённую жилу внутри зажима. Нельзя перетягивать - это повредит изоляцию.

Безопасность и стандарты

Зажим анкерный PA 2/35 (2х16–2х35) ВК соответствует требованиям ГОСТ Р 50571 и нормам ПУЭ для оборудования ЛЭП 0,4 кВ. Конструкция исключает риск возгорания при перегрузках благодаря равномерному распределению давления на жилу. Отсутствие открытых контактов снижает вероятность пробоя и короткого замыкания. Сертифицирован для эксплуатации в районах с повышенной влажностью и загрязнённостью воздуха.

Преимущества

• Высокая механическая прочность - выдерживает ветровые и ледовые нагрузки
• Устойчивость к коррозии - материал не окисляется, не требует смазки
• Долгий срок службы - гарантия 5 лет, реальный срок эксплуатации - более 25 лет
• Не требует специального инструмента - достаточно обычного ключа
• Защита от УФ - сохраняет форму и прочность при постоянном воздействии солнца

Ограничения применения

• Запрещено применять для неизолированных проводов - возможен пробой и выход из строя
• Не рекомендуется использовать при температуре ниже –20 C - материал становится хрупким, есть риск трещин при монтаже
• Не предназначена для многократного демонтажа - после первой сборки затяжка теряет точность
• Не подходит для проводов сечением менее 16 мм2 или более 35 мм2 - не обеспечивается надёжный контакт

Примеры использования

• Крепление ответвления от магистрального СИП-4 к вводу в частный дом
• Анкерное закрепление на угловой опоре ЛЭП при изменении направления трассы
• Подключение к трансформаторной будке через боковое ответвление
• Фиксация проводов на промежуточных опорах в местах с высокой ветровой нагрузкой

Практические советы

• Перед монтажом проверьте, что сечение СИП попадает в диапазон 16–35 мм2 - используйте штангенциркуль
• При работе в зимних условиях согрейте зажим до комнатной температуры перед установкой
• Не допускайте перекоса жил при введении - они должны входить параллельно оси зажима
• После монтажа проверьте, что изоляция не задавлена и не деформирована
• Для систем с двумя жилами используйте один зажим; для четырёх жил - также один, но убедитесь, что все жилы правильно расположены в своих каналах
