Анкерный зажим (PA 2/35) | 20800091 ВК

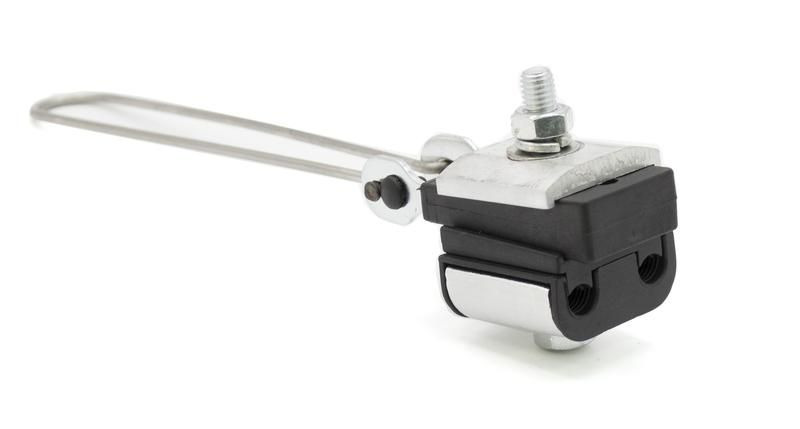

Зажим анкерный PA 2/35 (2х16/2х35 кв.мм) ВК предназначен для надёжного анкерного крепления изолированных проводов СИП при ответвлениях от магистрали к вводам. Этот зажим обеспечивает механическую фиксацию и электрический контакт в одной конструкции, что упрощает монтаж на опорах ЛЭП. Артикул 20800091 соответствует модели ВК PA 2/35.

Назначение и область применения

Зажим анкерный PA 2/35 (2х16/2х35 кв.мм) ВК используется исключительно для крепления изолированных самонесущих проводов СИП при устройстве ответвлений. Он позволяет закрепить один или два провода СИП сечением от 10 до 35 мм2 - например, при подведении энергии к частному дому, гаражу или другому объекту от основной воздушной линии. Устройство рассчитано на нагрузки, возникающие при натяжении провода, и служит для передачи механической силы от провода к опоре.

Технические характеристики

• Максимальная площадь сечения провода: 35 мм2
• Минимальная площадь сечения провода: 10 мм2
• Количество проводов: до двух (для одиночного ответвления) или четыре (при использовании двух зажимов параллельно)
• Тип провода: только СИП с изоляцией
• Материал корпуса: высокопрочный полиамид (PA)
• Металлические элементы: сталь с антикоррозийным покрытием

Совместимость и монтаж

Зажим анкерный PA 2/35 (2х16/2х35 кв.мм) ВК совместим со всеми типами СИП, имеющими сечение от 10 до 35 мм2 - включая СИП-1, СИП-2, СИП-4. Для установки необходимо:

• Удалить изоляцию с конца провода на длину, указанную в инструкции (обычно 15–20 мм);
• Вставить провод(ы) внутрь зажима до упора;
• Закрутить болт до момента среза контрольного выступа - это гарантирует правильное усилие затяжки;
• Зафиксировать зажим на опоре через предусмотренный кронштейн или проушину.

Не допускается использование без предварительной подготовки поверхности провода - грязь, оксиды или повреждённая изоляция снижают надёжность контакта.

Безопасность и стандарты

Производитель указывает, что применение зажима для неизолированных проводов строго запрещено. Это связано с риском пробоя изоляции внутри зажима и возможностью замыкания между токоведущими жилами. Конструкция не предназначена для работы в условиях постоянного погружения в воду или воздействия открытого пламени.

Преимущества

• Объединяет функции крепления и электрического контакта - не требует дополнительных комплектующих;
• Высокая прочность материала (полиамид) обеспечивает долговечность даже при перепадах температур от –40C до +60C;Автоматический контроль затяжки за счёт срезаемого болта - исключает пере- или недозатяжку;
• Легко монтировать одним человеком без специнструментов - достаточно обычного ключа.

Ограничения применения

• Запрещено использовать с неизолированными проводами - даже временное применение создаёт опасность поражения током и возгорания;
• Не подходит для проводов сечением менее 10 мм2 или более 35 мм2 - возможна потеря механической прочности или плохой контакт;
• Не рекомендован для установки в местах с повышенной химической активностью воздуха (промышленные зоны с агрессивными выбросами);
• Не предназначен для многократного демонтажа - после первого использования затяжка теряет точность.

Примеры использования

• Подключение дома от воздушной ЛЭП через ответвление от магистрального СИП;
• Разветвление питания на несколько участков одного кабеля;
• Фиксация входного СИП на столбе перед вводом в распределительный щит;
• Установка временных ответвлений при ремонте или модернизации сети.

Практические советы

• Перед монтажом проверьте, чтобы изоляция СИП была целой - трещины или сплющенные участки могут вызвать нагрев и выход из строя зажима;
• Если требуется подвести четыре жилы - используйте два зажима PA 2/35 ВК, каждый на свою пару проводов; не пытайтесь вставить все жилы в один зажим;
• При работе на высоте всегда используйте страховочные средства - зажим не является средством защиты от падения;
• После монтажа осмотрите место крепления: провод должен свободно двигаться в зажиме без перегибов, а болт - полностью срезан.
