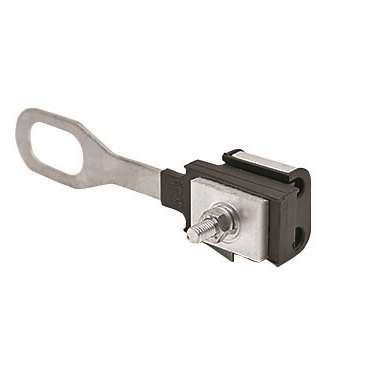

Зажим анкерный PAG 216/35 (2x16-2x35 мм2, 5 кН) | 10702391 NILED НИЛЕД

Зажим анкерный НИЛЕД PAG 216/35 предназначен для надёжного концевого крепления самонесущих изолированных проводов СИП-4 на линиях электропередачи низкого напряжения до 1 кВ. Этот зажим обеспечивает механическую фиксацию при высоких нагрузках и выдерживает экстремальные температуры, что делает его подходящим для постоянной установки на опорах.

Назначение и область применения

Зажим анкерный НИЛЕД PAG 216/35 используется исключительно для крепления двухжильных самонесущих изолированных проводов СИП-4 сечением 16, 25 или 35 мм2. Он применяется на вводах к абонентским объектам - например, при подключении частных домов, дач, малых предприятий к воздушным ЛЭП. Устройство не предназначено для многожильных или неизолированных проводов - использование в этих случаях запрещено.

Технические характеристики

• Предельная нагрузка: 5 кН - способен выдерживать значительные механические усилия, возникающие при натяжении провода;
• Максимальное сечение проводника: 35 мм2 - совместим с СИП-4 2×16, 2×25, 2×35;
• Количество жил: 2 (для двухжильного СИП-4);
• Рабочий температурный диапазон: от –60 C до +50 C - работает в условиях сурового климата;
• Материал корпуса: сплав алюминия и стеклоармированный полиамид - сочетание прочности, легкости и устойчивости к коррозии;
• Устойчивость к УФ-излучению: да - не теряет свойств под воздействием солнца;
• Гарантийный срок: 60 месяцев - длительная надёжность при правильной эксплуатации.

Совместимость и монтаж

Зажим анкерный НИЛЕД PAG 216/35 рассчитан на стационарную установку. Монтаж выполняется путём введения жил СИП-4 в контактные каналы и затяжки болтов с помощью динамометрического ключа - требуется соблюдение момента затяжки, указанного в инструкции производителя. Крепление к опоре осуществляется через имеющийся крюк или проушину. Для работы необходимы только стандартные слесарные инструменты. Запрещено использовать зажим для одножильных, неизолированных или других типов проводов - даже если они имеют аналогичное сечение.

Безопасность и стандарты

Зажим соответствует требованиям к устройствам для крепления СИП-проводов в сетях до 1 кВ. Его конструкция предотвращает перегрев и повреждение изоляции при нормальной эксплуатации. Гарантийный срок 5 лет подтверждает соответствие долговечности и безопасности. Отсутствие открытых токоведущих элементов снижает риск поражения током при обслуживании.

Преимущества

• Высокая механическая прочность - выдерживает нагрузку до 5 кН, что достаточно для большинства бытовых и коммерческих вводов;
• Устойчивость к внешним факторам - не боится холода, солнца, влаги и перепадов температур;
• Лёгкий вес - благодаря композитному материалу, удобен для монтажа на высоте;
• Защита изоляции - форма контакта минимизирует риск повреждения оболочки СИП-4 при затяжке;
• Долгий срок службы - гарантия 5 лет и материалы, не подверженные коррозии.

Ограничения применения

• Не допускается применение для неизолированных проводов - возможен пробой, нагрев и выход из строя;
• Не подходит для трёх- или четырёхжильных СИП - зажим рассчитан только на два проводника;
• Не предназначен для использования в качестве промежуточного крепления - только для концевого закрепления;
• Не рекомендован для мест с постоянными вибрациями или ударными нагрузками - требуются специализированные зажимы.

Примеры использования

• Подключение дома к воздушной ЛЭП через ввод СИП-4 2×25 мм2;
• Крепление провода на столбе перед входом в распределительный щит;
• Фиксация СИП-4 на угловой опоре при изменении направления линии;
• Установка на деревянных или железобетонных опорах в регионах с зимними температурами ниже –40 C.

Практические советы

• Перед монтажом проверьте, чтобы сечение СИП-4 точно соответствовало заявленному - 16, 25 или 35 мм2; отклонения могут привести к проскальзыванию или деформации;
• Используйте динамометрический ключ - недостаточная или избыточная затяжка снижают надёжность соединения;
• Не используйте зажим в паре с другими типами креплений без согласования с проектом - это может нарушить расчётные нагрузки;
• Проверяйте состояние изоляции провода перед установкой - повреждённая оболочка увеличивает риск аварии;
• При замене старого зажима - всегда демонтируйте полностью, не оставляя остатков металла или пластиков - они могут вызвать коррозию или короткое замыкание.
