Анкерный зажим (PA 4/35) | 20601081 ВК 208000101 20800101

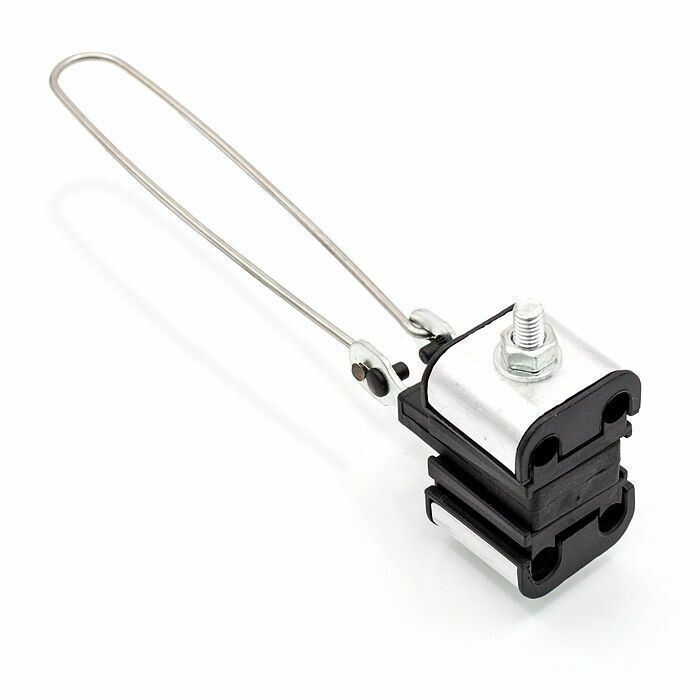

Зажим анкерный PA 4/35 (2х16/4х35 кв.мм) ВК — надёжное решение для анкерного крепления изолированных проводов СИП на линиях электропередачи. Артикул 20800101 обеспечивает безопасное соединение двух- или четырёхжильных ответвлений сечением от 10 до 35 мм², исключая использование с неизолированными проводами.

Назначение и область применения

Зажим анкерный PA 4/35 (2х16/4х35 кв.мм) ВК предназначен для фиксации и натяжения изолированных самонесущих проводов (СИП) при устройстве ответвлений от магистральной ЛЭП к вводам в здания. Подходит для установки на опорах, столбах и других точках крепления, где требуется механическая прочность и долговечность. Применяется исключительно в системах распределения электроэнергии напряжением до 1 кВ.

Технические характеристики

• Тип: Анкерный зажим, натяжной
• Диапазон сечений: 2×16 мм² / 4×35 мм² — позволяет крепить два провода сечением до 16 мм² или четыре — до 35 мм²
• Материал корпуса: Алюминиевый сплав и стеклоармированный полиамид — сочетает лёгкость, коррозионную стойкость и высокую механическую прочность
• Рабочий температурный диапазон: от –60 °C до +50 °C — работает в суровых климатических условиях, включая северные регионы
• Максимальная разрушающая нагрузка: 7 кН — выдерживает значительные механические усилия, включая ветровые и гололёдные нагрузки
• Устойчивость к УФ-излучению: Да — материал не теряет свойств под воздействием солнечного света
• Гарантийный срок: 60 месяцев — подтверждает долговечность конструкции

Совместимость и монтаж

Зажим анкерный PA 4/35 (2х16/4х35 кв.мм) ВК совместим только с изолированными проводами типа СИП. Для монтажа необходимо:

• Подготовить конец провода — зачистить изоляцию на длине, соответствующей глубине зажима (обычно 20–30 мм)
• Вставить провод(ы) в каналы зажима, соблюдая направление тока (если есть метки)
• Закрутить болты равномерно, до упора, без перегрузки — используйте динамометрический ключ, если доступен
• Не допускать перекоса проводов внутри зажима — это снижает контактное давление и повышает риск нагрева

Зажим не требует специальных инструментов, кроме обычного гаечного ключа. Крепится к траверсе или кронштейну через имеющееся отверстие.

Безопасность и стандарты

Зажим анкерный PA 4/35 (2х16/4х35 кв.мм) ВК соответствует требованиям к безопасности для оборудования ЛЭП напряжением до 1 кВ. Конструкция исключает возможность случайного выпадения провода при правильном монтаже. Наличие УФ-защиты и широкого температурного диапазона делает его пригодным для эксплуатации в открытых сетях без дополнительной защиты.

Преимущества

• Высокая прочность — разрушающая нагрузка 7 кН обеспечивает надёжность даже при экстремальных нагрузках
• Два варианта исполнения — можно использовать как для двужильных, так и для четырёхжильных СИП
• Устойчивость к внешним факторам — не боится холода, влаги, солнца и агрессивной среды
• Лёгкий вес — благодаря композитному корпусу, удобен для работы на высоте
• Долгий срок службы — гарантия 5 лет подтверждает стабильность материалов

Ограничения применения

• Запрещено применять с неизолированными проводами — возможен пробой изоляции, короткое замыкание или выход из строя зажима
• Не предназначена для крепления проводов сечением менее 10 мм² — недостаточное сцепление с внутренней поверхностью
• Не рекомендуется использовать в качестве переходника между различными типами проводов (например, СИП и АС)
• Не следует применять в местах постоянного контакта с маслом, бензином или растворителями — может повредить полиамид

Примеры использования

• Крепление ответвления СИП 2×16 от магистрали к вводу в частный дом
• Фиксация четырёхжильного СИП 4×35 на угловой опоре ЛЭП
• Установка на конце пролёта перед входом в распределительный щит
• Закрепление проводов на деревянных столбах в сельских районах

Практические советы

• Перед монтажом проверьте, что сечение провода попадает в указанный диапазон — 16 мм² для двух жил, 35 мм² для четырёх
• Не затягивайте болты слишком сильно — это может деформировать внутренние элементы и нарушить контакт
• При использовании в холодном климате — убедитесь, что провод не был согнут при низкой температуре, чтобы не повредить изоляцию
• Проверяйте состояние зажима ежегодно — особенно после зимних нагрузок — на предмет трещин, коррозии или ослабления креплений
• Артикулы 20800101, 208000101 и 20601081 — это один и тот же продукт, отличаются лишь номерами партий; выбирайте любой из них
