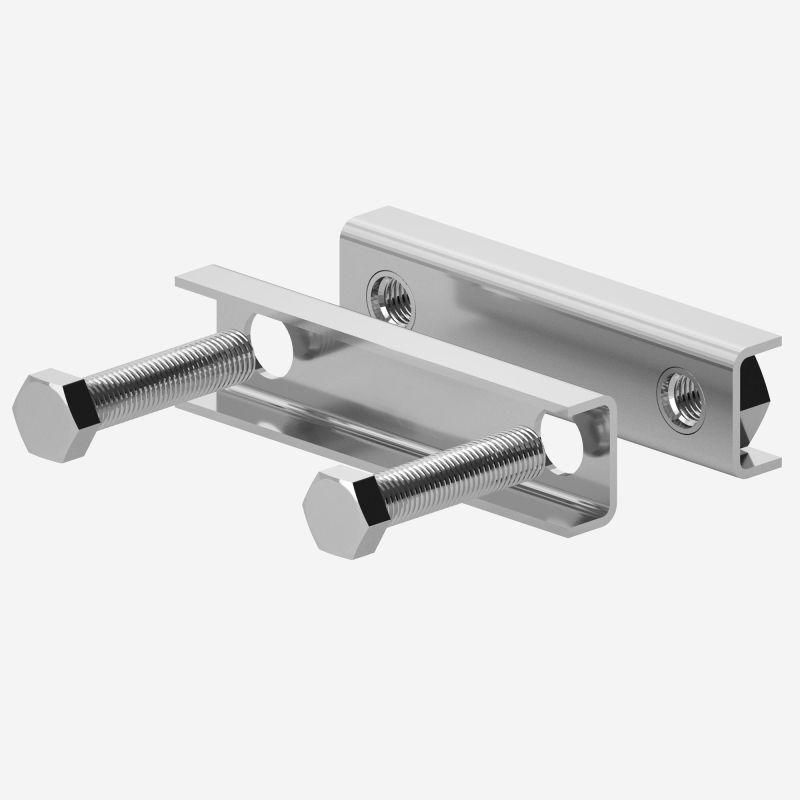

Зажим для фиксации гибкой шины Media 120 мм DKC (ДКС) R5BBFHC120

Зажим для фиксации гибкой шины 120мм от DKC (ДКС), артикул r5bbfhc120, предназначен для надёжного крепления гибкой изолированной шины Media к выходным контактам автоматических выключателей, трансформаторов и шинопроводов. Это решение снижает механическую нагрузку на оборудование и упрощает сборку распределительных устройств.

Назначение и область применения

Зажим для фиксации гибкой шины 120мм используется для соединения гибкой изолированной шины типа Media с оборудованием высокой мощности. Он обеспечивает прочную и безопасную фиксацию без деформации шины, предотвращая перегрузки на контакты. Применяется в системах распределения электроэнергии: в щитах, подстанциях, центрах управления, где используются силовые автоматы, трансформаторы или шинопроводы.

Технические характеристики

• Рассчитан на гибкую шину с шириной 120 мм
• Материал корпуса - высокопрочная композитная смесь, устойчивая к ударным нагрузкам и температурным колебаниям
• Изоляционные элементы соответствуют требованиям к электрической безопасности при рабочих напряжениях до 1000 В переменного тока
• Не содержит металлических частей, способных вызвать замыкание между фазами

Совместимость и монтаж

Зажим совместим исключительно с гибкими изолированными шинами серии «Media» от DKC. Установка выполняется путём защёлкивания на выводы оборудования - специальные зажимные планки плотно фиксируют шину без необходимости затяжки болтов. Монтировать можно только после полного отключения питания и проверки отсутствия напряжения. Посадочный профиль рассчитан под стандартный шаг и форму выводов типичных модульных автоматов и трансформаторов средней и большой мощности.

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ Р 50030.2 и IEC 61439. Обеспечивает класс защиты IP20, что гарантирует защиту от доступа пальцев и предметов более 12 мм. Нет открытых проводящих элементов - риск поражения током минимален при правильном монтаже.

Преимущества

• Устраняет необходимость жесткого крепления - позволяет компенсировать тепловые расширения шины
• Снижает вероятность повреждения изоляции при установке благодаря мягкой форме зажима
• Облегчает сервисное обслуживание: легко демонтируется без инструментов
• Экономит время при сборке - не требует сверления, резки или точной подгонки

Ограничения применения

• Не для жёстких медных или алюминиевых шин - только для гибких изолированных шин Media
• Не рекомендован для внешних установок - не имеет герметизации и не защищён от осадков
• Не допускается использование с шинами другой ширины - даже +-1–2 мм может привести к плохому контакту
• Не предназначен для работы при температурах выше +80 C длительное время

Примеры использования

• Фиксация гибкой шины Media к нижним выводам автомата серии SACE Emax 2
• Подключение к входному терминалу масляного трансформатора ТМ/ТМГ
• Соединение секций шинопровода в распределительном пункте промышленного цеха
• Альтернатива жёстким медным перемычкам в условиях ограниченного пространства

Практические советы

• Перед установкой проверьте соответствие ширины шины - должна точно равняться 120 мм
• Не используйте усилие больше, чем требуется для защёлкивания - это может повредить внутренние фиксаторы
• При многократной сборке/разборке следите за состоянием пластиковой защёлки - трещины указывают на износ
• Для удобства монтажа в труднодоступных местах используйте плоскогубцы с изолированными ручками
• Закладывайте запас на тепловое удлинение - не натягивайте шину слишком туго, особенно при больших токах
