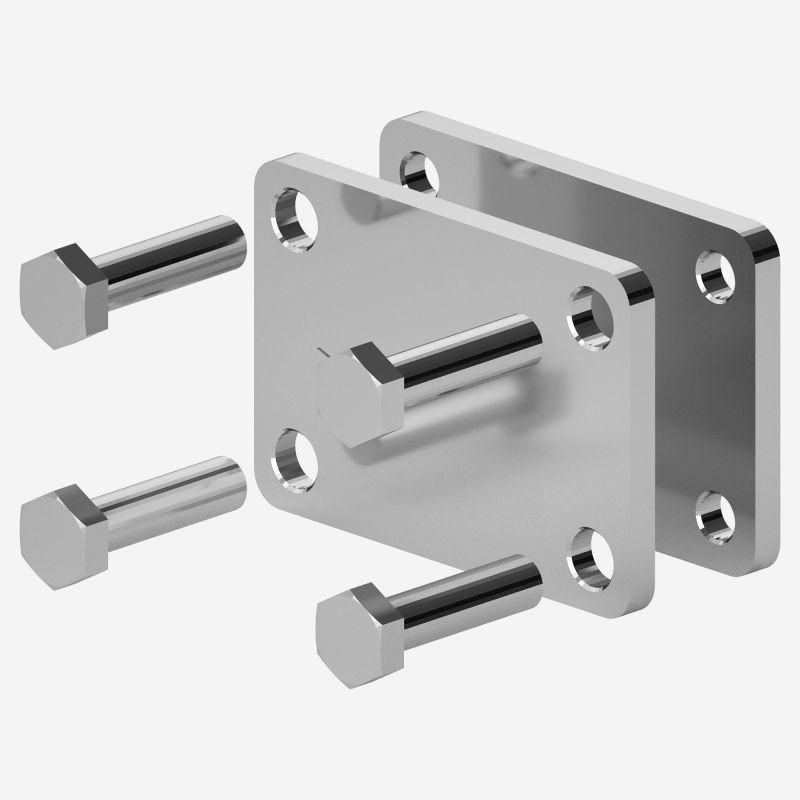

Зажим для подключения гибкой шины Media 120x32 DKC (ДКС) R5BBFFC12032

Зажим для подключения гибкой шины 120x32 DKC - надёжный соединительный элемент, предназначенный для присоединения гибкой изолированной шины Media от DKC к сборным или распределительным шинам. Артикул r5bbffc12032 обеспечивает прочное и долговечное соединение в силовых цепях до 1000 А.

Назначение и область применения

Зажим для подключения гибкой шины 120x32 DKC используется для создания ответвлений от гибкой изолированной шины Media или её прямого подключения к жёстким шинам в распределительных устройствах. Применяется в системах энергораспределения на заводах, в подстанциях, на объектах с высокой плотностью тока - например, в цехах с мощными станками, конвейерами, сварочными установками.

Технические характеристики

• Размер совмещаемой шины: 120×32 мм - соответствует стандартному сечению гибкой изолированной шины Media от DKC;
• Максимальный рабочий ток: до 1000 А (при условии правильного монтажа и соблюдении требований к затяжке);
• Материал контактов: медная фольга с серебряным покрытием - снижает переходное сопротивление и устойчив к окислению;
• Изоляция: термостойкий поликарбонат - выдерживает температуру до +120 C;
• Степень защиты IP40 - защищён от доступа пальцев и твердых предметов размером более 1 мм, но не герметичен.

Совместимость и монтаж

Зажим для подключения гибкой шины 120x32 DKC совместим исключительно с гибкими изолированными шинами серии «Media» от DKC. Для других типов шин (например, от других производителей или другой формы сечения) он не подходит.

Установка выполняется в два этапа:

1. Шина Media вставляется в зажим до упора - изоляция должна полностью войти в корпус, а медная часть - попасть в контактную площадку;
2. Фиксируются болты M8 с моментом затяжки 10–12 Нм - перетягивать нельзя, чтобы не повредить изоляцию или деформировать контакт.

Не допускается использование инструментов с острыми кромками при работе с изоляцией шины.

Безопасность и стандарты

Зажим для подключения гибкой шины 120x32 DKC соответствует требованиям ГОСТ Р МЭК 61439-1 и ГОСТ Р 50030.2. Устройство прошло испытания на нагрев при максимальном токе и механическую прочность крепления.

Преимущества

• Высокая проводимость благодаря серебряному покрытию контактов - минимизирует потери энергии и нагрев;
• Удобная форма корпуса позволяет монтировать зажим даже в ограниченном пространстве;
• Цельный корпус из поликарбоната предотвращает случайное касание токоведущих частей;
• Одинаковый дизайн всех комплектующих серии «Media» упрощает замену и обслуживание.

Ограничения применения

• Не предназначен для работы во взрывоопасных средах - отсутствует взрывозащита;
• Не рассчитан на постоянное погружение в жидкости - степень защиты IP40 не обеспечивает влагонепроницаемость;
• Не рекомендован для частых демонтажей - многократное отсоединение снижает срок службы контактов;
• Не совместим с шинами другого сечения - например, 100×20 или 150×32 мм.

Примеры использования

• Подключение гибкой шины Media к главной распределительной шине в щите управления цеха;
• Отвод питания от основной шины к группе станков через зажим r5bbffc12032;
• Монтаж временной системы питания на ремонтных участках с использованием модульной шины DKC.

Практические советы

• Перед монтажом проверьте, что поверхность шины Media чистая - грязь или оксиды увеличивают сопротивление;
• Используйте только торцевые ключи с фиксацией момента - ручной инструмент легко перетянуть;
• При установке нескольких зажимов рядом оставляйте минимальный зазор 20 мм между ними для теплоотвода;
• После монтажа проведите тепловизионный контроль - перегрев указывает на плохой контакт или неверную затяжку.
