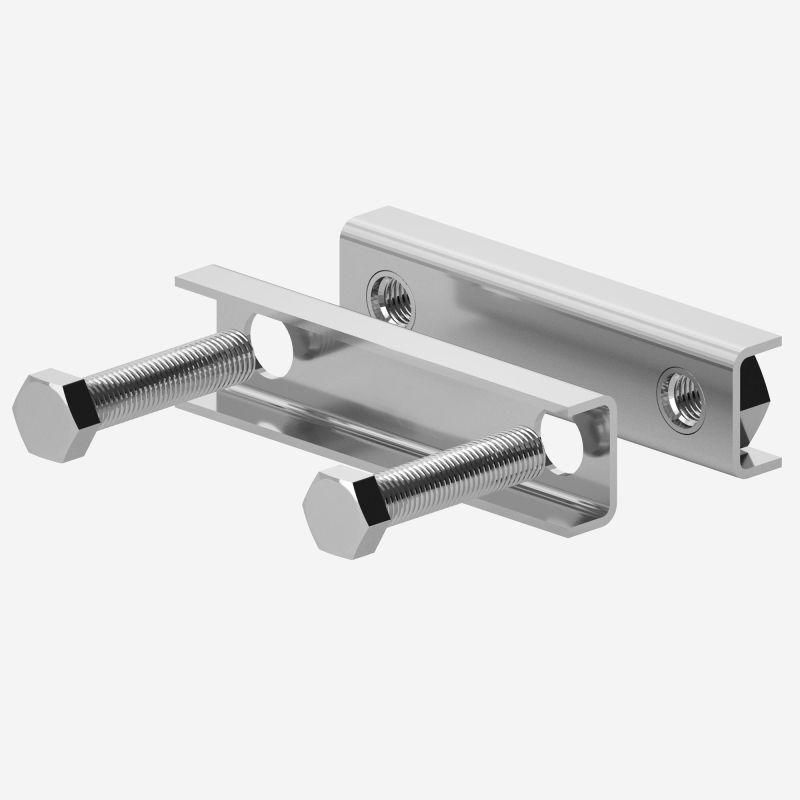

Зажим для фиксации гибкой шины Media 100 мм DKC (ДКС) R5BBFHC100

Зажим для фиксации гибкой шины 100мм от DKC (ДКС), артикул r5bbfhc100, предназначен для надёжного крепления гибкой изолированной шины Media к выходным контактам автоматических выключателей, трансформаторов и шинопроводов. Этот зажим обеспечивает механическую устойчивость и сохраняет целостность соединения даже при вибрациях.

Назначение и область применения

Зажим для фиксации гибкой шины 100мм используется для закрепления гибкой изолированной шины Media на оборудовании с жесткими выводами. Он предотвращает люфт, перегрузки и повреждение изоляции при эксплуатации. Применяется там, где требуется гибкий переход между компонентами: например, между силовым автоматическим выключателем и шинопроводом, или между трансформатором и распределительной системой.

Технические характеристики

• Рассчитан на гибкую шину с шириной 100 мм
• Материал корпуса - высокопрочная электроизоляционная пластмасса
• Изготовлен для работы с серийными гибкими шинами Media от DKC
• Не содержит металлических частей, контактирующих с проводящей частью шины - исключает замыкание

Совместимость и монтаж

Зажим совместим только с гибкими изолированными шинами Media от DKC, имеющими стандартную ширину 100 мм. Монтаж выполняется путём защёлкивания зажима на край шины до характерного щелчка. Убедитесь, что поверхность вывода оборудования (выключатель/трансформатор) плоская и чистая перед установкой. Нельзя использовать с шинами других производителей или другой ширины - это нарушит герметичность и прочность крепления.

Безопасность и стандарты

Зажим соответствует требованиям безопасности для устройств среднего напряжения. Конструкция исключает случайный доступ к токоведущим элементам после монтажа. Серия Media прошла испытания на термическую и электромагнитную стабильность, однако сам зажим не является коммутирующим элементом и не рассчитан на работу вне системы Media.

Преимущества

• Устраняет механическую нагрузку на выводы оборудования благодаря эластичному креплению
• Защищает изоляцию шины от трения и деформаций
• Легко устанавливается без инструментов - снижает время монтажа
• Обеспечивает долговременную фиксацию при температурных колебаниях

Ограничения применения

• Не применяется для жёстких медных или алюминиевых шин - только для гибких изолированных шин Media
• Не допускается использование в условиях постоянного погружения в жидкости или повышенной запылённости выше IP40
• Не рекомендован для применений с частыми ударными нагрузками без дополнительной защиты
• Не следует использовать с шинами другого производителя - риск потери гарантии и отказа

Примеры использования

• Подключение гибкой шины Media к входным клеммам силового автомата в распределительном щите
• Фиксация шины между трансформатором и вертикальным участком шинопровода
• Соединение модульных секций шинопровода через гибкий переход
• Монтаж в цехах с вибрацией - станки, конвейеры, насосные станции

Практические советы

• Перед установкой проверьте соответствие ширины шины - должна точно составлять 100 мм; отклонение более +-1 мм недопустимо
• Не используйте усилие больше необходимого - зажим имеет механизм самофиксации, переусиливать можно сломать защёлки
• Проверяйте плотность посадки: если шина легко двигается внутри зажима - она несовместима или установлен неверно
• При многократных демонтажах следите за состоянием защёлок - они имеют ограниченный срок службы
• Храните зажимы в сухом месте - воздействие влаги может изменить свойства изоляционного материала
