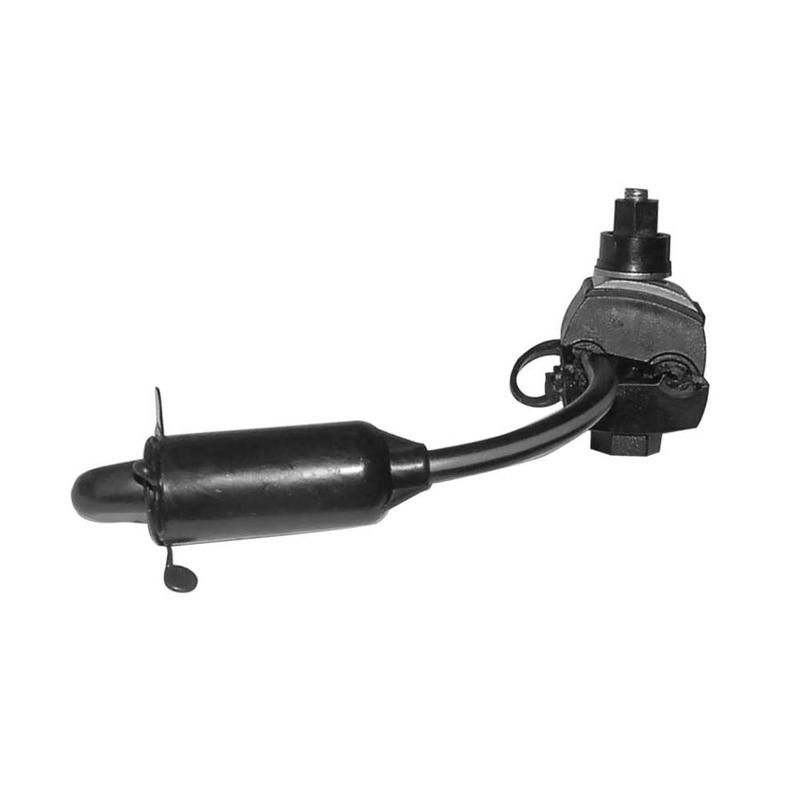

Зажим для временного заземления ZVZ 481 (CMCC/CT 70; ЗОИ 16-70/1.5-10 + А33-25) МЗВА 00000000084

Зажим для временного заземления (CMCC/CT 70; ЗОИ 16-70/1.5-10 + А33-25) МЗВА предназначен для быстрого и надёжного соединения воздушной ЛЭП с контуром заземления при проведении ремонтных работ. Этот зажим применяют на линиях с изолированными проводами типа СИП-2 и СИП-4, обеспечивая безопасную работу персонала.

Назначение и область применения

Зажим для временного заземления (CMCC/CT 70; ЗОИ 16-70/1.5-10 + А33-25) МЗВА используется исключительно во время проведения техобслуживания и ремонта высоковольтных линий. Он позволяет закоротить фазный проводник с землёй, предотвращая случайное попадание напряжения на рабочую зону. Применяется на распределительных сетях с изолированными проводами СИП-2 и СИП-4, где требуется оперативное заземление перед началом работ.

Технические характеристики

• Тип изделия: зажим для временного заземления
• Работает с системой: СИП-2 / СИП-4
• Номинальное сечение провода: 16 кв.мм
• Максимальное допустимое сечение провода: 150 кв.мм
• Обозначение модели: CMCC/CT 70; ЗОИ 16-70/1.5-10 + А33-25
• Производитель: МЗВА

Совместимость и монтаж

Зажим для временного заземления (CMCC/CT 70; ЗОИ 16-70/1.5-10 + А33-25) МЗВА совместим с одножильными и многожильными проводами СИП-2 и СИП-4, имеющими сечением от 16 до 150 кв.мм. Для установки необходимо зачистить изоляцию на участке контакта, поместить жилу между контактными губками и плотно затянуть рычаг. Кабель заземления подсоединяется через болтовое соединение на корпусе зажима. Убедитесь, что площадка заземления имеет достаточную проводимость - используйте штыревые заземлители или уже установленные заземляющие устройства.

Безопасность и стандарты

Зажим соответствует требованиям ГОСТ Р 50969-2015 для средств защиты при работе на электроустановках. Конструкция рассчитана на механическую нагрузку и устойчивость к воздействию внешней среды. Напряжение работы - до 35 кВ. Перед каждым применением проверяйте целостность изоляционных элементов и прочность крепления.

Преимущества

• Удобная система зажима с рычагом - требует минимальных усилий для фиксации
• Широкий диапазон сечений (16–150 кв.мм) - один зажим заменяет несколько моделей
• Стандартное исполнение для СИП - не нуждается в адаптерах
• Высокая надёжность контакта благодаря медным контактным поверхностям

Ограничения применения

• Не предназначена для постоянного заземления - только для временных работ
• Не для проводов без изоляции (например, голых сталеалюминиевых проводов)
• Не рекомендуется использовать при температуре ниже –30C - возможна потеря эластичности материалов
• Запрещено применять при наличии повреждённой изоляции на проводе - риск пробоя

Примеры использования

• Закорачивание одной из фаз на столбе при замене опоры на линии СИП-4
• Подключение к заземлению перед заменой изолятора на ответвлении
• Защита бригады при обслуживании трансформаторной подстанции с выводом СИП

Практические советы

• Перед использованием всегда проверяйте состояние контактов - окисление снижает проводимость
• Выбирайте место крепления там, где изоляция не потрескалась - особенно важно на старых линиях
• Используйте зажим только после отключения питания и вывески запрета на включение
• Храните устройство в сухом месте - влага способствует коррозии металлических деталей
• Проверьте соответствие сечения провода - использование провода более 150 кв.мм может вызвать деформацию зажима
