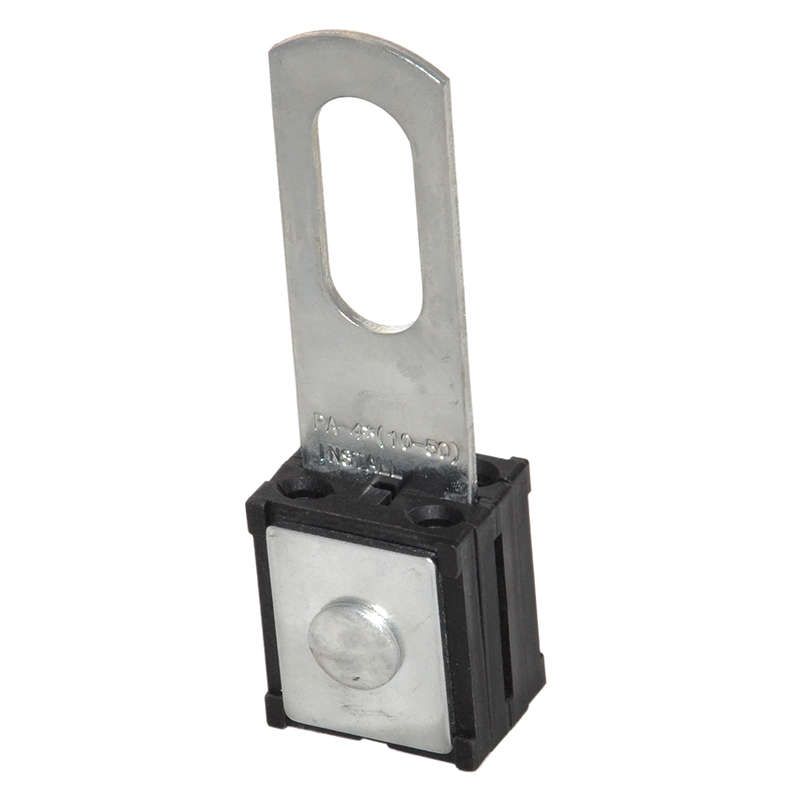

Зажим универсальный PA-4х(10-50) ИНСТАЛЛ 13076

Зажим универсальный PA-4(10-50) от бренда Инсталл (арт. 13076) используется для надёжного крепления самонесущего изолированного провода СИП-4 на воздушных линиях - как на основных участках трассы, так и на ответвлениях к домам и сооружениям. Он обеспечивает как натяжение, так и опорную фиксацию провода за счёт поворота элементов конструкции.

Назначение и область применения

Зажим универсальный PA-4(10-50) применяется для закрепления проводов СИП-4 с диапазоном сечений от 10 до 50 мм2. Подходит для:

• натяжного крепления на прямых участках ЛЭП;
• поддерживающего крепления на угловых точках и переходах;
• ответвлений от магистрали к вводным столбам жилых и промышленных зданий.

Произведён согласно требованию СТО ПАО «Россети» и имеет официальное обозначение ЗУС-4х25.

Технические характеристики

• Диапазон сечений провода: 10–50 мм2 (соответствует СИП-4);
• Материал металлических частей: сталь с гальванопокрытием (оцинковка);
• Материал вставок: пластмасса, армированная стекловолокном;
• Стойкость к внешним факторам: УФ-излучение, перепады температур (-50C…+80C), солнечная радиация;
• Сертификация: соответствие СТО ПАО «Россети» № 34.01-2.2-007; наличие сертификата соответствия.

Совместимость и монтаж

Зажим универсальный PA-4(10-50) совместим исключительно с проводами типа СИП-4. Для установки требуется:

• правильно выбрать положение плашек - для натяжения они располагаются параллельно направлению провода, для поддерживающего крепления - повернуты на 90°;
• закрутить болты равномерно, чтобы избежать деформации вставок;
• не использовать усилие выше необходимого - материал вставок хрупкий при перегрузке.

Не предназначена для многожильных медных или алюминиевых проводов без изоляции.

Безопасность и стандарты

Зажим универсальный PA-4(10-50) соответствует требованиям СТО ПАО «Россети» № 34.01-2.2-007 и прошёл обязательную сертификацию. Материалы обеспечивают долговременную безопасность эксплуатации даже в условиях высоких нагрузок и экстремальных температур.

Преимущества

• Высокая механическая прочность благодаря стальной основе и усиленному корпусу;
• Защита от коррозии - цинковое покрытие увеличивает срок службы в агрессивной среде;
• Устойчивость к выгоранию и старению под прямыми лучами солнца;
• Гибкость монтажа - один тип зажима решает две задачи: натяжение и поддержание;
• Совпадение с регламентированным обозначением ЗУС-4х25 - удобство при документации и заказе запчастей.

Ограничения применения

• Не для проводов других типов (например, СИП-1, СИП-2, АВК, АС): сечение и форма отличаются;
• Не рекомендован для мест с постоянными вибрациями или ударными нагрузками - возможна микротрещина в композите;
• Не допускается использование без предварительной проверки плотности контакта между проводом и вставкой после затяжки;
• Не следует применять в качестве замены специализированных анкерных зажимов при больших пролётах (>100 м) без расчётов нагрузки.

Примеры использования

• Крепление СИП-4 на угол поворота ЛЭП в деревянном населённом пункте;
• Переход от главной линии к вводу в двухэтажный офис;
• Фиксация провода на промежуточной опоре в районе с суровым зимним климатом;
• Альтернатива дорогостоящим импортным аналогам при ремонте сетей Россетей.

Практические советы

• Перед монтажом осмотрите поверхность провода - грязь или острые повреждения снижают контакт и рискуют повредить вставку;
• Проверьте, что болт не задевает изоляцию провода при затяжке - используйте контрольный момент рукой, а не ключом с рычагом;
• При работе в холодную погоду нагрейте зажим до комнатной температуры перед установкой - пластик становится более хрупким ниже –20C;
• Храните в сухом месте, избегайте длительного пребывания под открытым солнцем до момента монтажа - хотя он устойчив к УФ, продлевается срок годности при бережном обращении.
