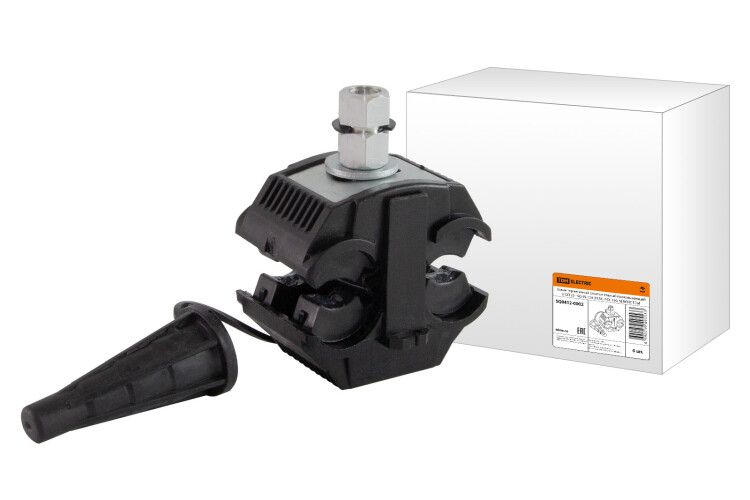

Зажим герметичный ответвительный прокалывающий ЗГОП 35-150/35-150 (Р150, Р4Х-150, SLIW58) | SQ0412-0002 TDM

Зажим герметичный ответвительный прокалывающий ЗГОП 35-150/35-150 (Р150, Р4Х-150, SLIW58) от TDM ELECTRIC предназначен для безопасного ответвления электроэнергии от основной ЛЭП без демонтажа изоляции - идеально подходит для модернизации сетей 0,4 кВ без отключения питания.

Назначение и область применения

ЗЖОП 35-150/35-150 используется для создания ответвлений к абонентам на воздушных линиях электропередач напряжением до 1 кВ. Применяется для:

• Подключения новой нагрузки к действующей линии без её отключения;
• Присоединения самонесущего изолированного провода (СИП) к неизолированным проводникам;
• Ввода СИП в трансформаторные подстанции и жилые дома;
• Соединения СИП с силовым кабелем через герметичную точку доступа.

Область применения - городские сети, частные участки, объекты ЖКХ и коммунальная инфраструктура, где важна надёжность и минимальное время простоя.

Технические характеристики

• Номинальное сечение магистрали: 35–150 мм2 (альюминиевые провода);
• Номинальное сечение ответвления: 35–150 мм2 (только алюминий);
• Тип соединения: прокалывающее (IPC) с винтовым контактом - изоляция пробивается металлическими зубцами без предварительного зачистки;
• Канал магистрали: открыт с двух сторон - позволяет вставлять провод с любого направления;
• Канал ответвления: открыт с одной стороны - удобен для одностороннего подключения;
• Материал корпуса: УФ-стойкий полимер, выдерживающий перепады температур, осадки и долгую эксплуатацию на открытом воздухе;
• Металлическая часть: антикоррозийный сплав, обеспечивающий длительный контакт даже во влажной среде;
• Герметизация: обеспечивает защиту внутренних элементов от влаги и пыли без дополнительных мер;
• Покрытие поверхностей: голый металл - без лакового или цинкового слоя, что снижает риск оксидирования при правильном монтаже.

Совместимость и монтаж

ЗГОП 35-150/35-150 совместим исключительно с алюминиевыми проводами СИП и аналогичными жилами. Подключение выполняется без отключения питания, но требует специального инструмента - гаечного ключа подходящего размера и соблюдения момента затяжки.

• На магистральный провод зажим надевается сверху - он проходит между двумя отверстиями;
• Ответвление заводится сбоку и фиксируется болтом внутри;
• Не допускается использование с медными проводами - материал контактов рассчитан только на алюминий;
• Перед установкой проверьте внешний диаметр изоляции провода - он должен соответствовать заявленному сечению 35–150 мм2;
• Зажим можно закрепить на опоре или стене с помощью штырей или хомутов, входящих в комплект (не указаны в характеристиках - требуется уточнять у поставщика).

Безопасность и стандарты

Произведён в соответствии с требованиями к оборудованию для распределительных сетей до 1 кВ. Герметичная конструкция обеспечивает класс защиты IP67 - полностью защищён от пыли и временного погружения в воду. Отсутствие открытых токоведущих частей после сборки минимизирует риск поражения током при обслуживании.

Преимущества

• Можно выполнять ответвление под напряжением - не требуется отключать питание другим пользователям;
• Не нужна зачистка изоляции - экономия времени и снижение риска повредить провод;
• Высокая механическая прочность корпуса - выдерживает ветровые нагрузки и колебания температур;
• Стабильный контакт благодаря прокалывающим зубцам - меньше переходного сопротивления по сравнению с обычными зажимами;
• Чистый вид - нет торчащих оголённых проводов, что важно для городской среды.

Ограничения применения

• Не применяется для меди или многожильных проводов - только цельные алюминиевые жилы;
• Не рекомендован для высоковольтных линий выше 1 кВ;
• Не следует использовать там, где возможны постоянные механические удары или вибрации без дополнительной фиксации;
• Не заменяет полноценную муфту для ответвления от кабеля подземной трассы - только для воздушных ЛЭП;
• Не предусматривает регулировку усилия затяжки - необходимо точно соблюдать момент, указанный в руководстве производителя.

Примеры использования

• Подключение нового домашнего абонента к существующей ЛЭП в деревне без отключения света соседям;
• Присоединение СИП к старой неизолированной линии перед переоборудованием всего участка;
• Ввод энергии в маленький торговый пункт с использованием одного зажима вместо нескольких точек подключения;
• Монтаж на фасаде многоэтажного дома для организации ввода в квартиры без бурения стен.

Практические советы

• Выбирая ЗГОП 35-150/35-150, обязательно сравнивайте диаметр изоляции вашего провода с максимальным значением - слишком толстый провод не войдёт;
• Проверяйте состояние провода перед установкой: наличие трещин, деформаций или влаги внутри изоляции недопустимо;
• Затягивайте болты равномерно - перегрузка может повредить прокалывающие элементы;
• После монтажа протестируйте контакт тестером - отсутствие нагрева и скачков напряжения говорит о правильной работе;
• Храните запасные экземпляры ЗГОП 35-150/35-150 в сухом месте - хотя корпус устойчив к погоде, влага внутри упаковки может вызвать коррозию деталей.
