Соединительный изолирующий зажим СИЗ-К-6 - 79501 КВТ

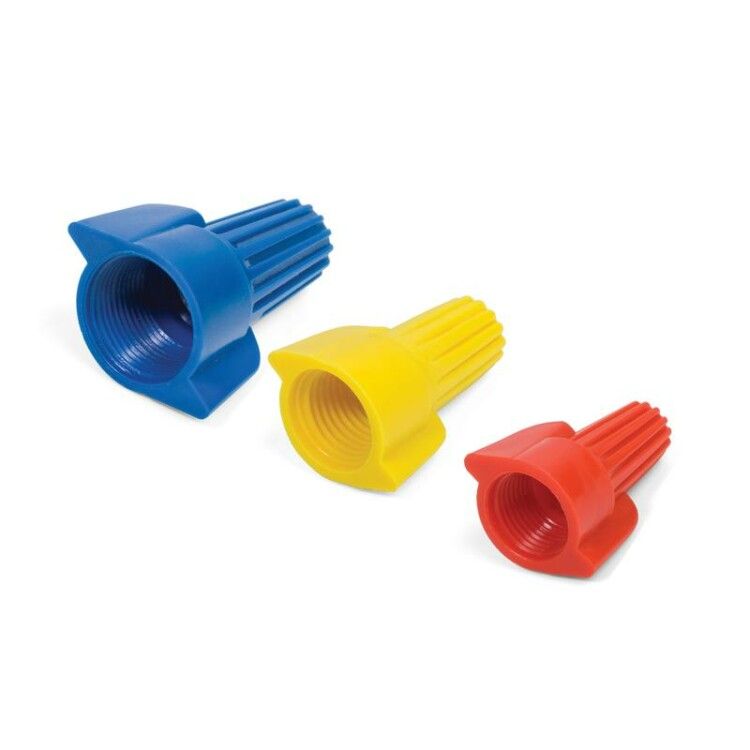

Зажим соединительный изолирующий СИЗ-К-6 (100 шт/уп) от бренда КВТ предназначен для надежного соединения и изоляции одножильных и многожильных медных проводов с суммарным сечением 1,5–9,5 мм2. Продукт серии СИЗ-К отличается усиленной конструкцией с «крыльями» и долговечной стальной пружиной, что делает его удобным для частого использования в бытовых и промышленных сетях до 690 В.

Назначение и область применения

Зажим СИЗ-К-6 используется для создания изолированных электрических соединений между 1–5 проводами. Подходит для монтажа в распределительных коробках, щитах, на стендах и оборудовании, где требуется безопасное и долговечное соединение без пайки. Часто применяется в жилищном строительстве, ремонте электропроводки, на производственных линиях и в системах автоматизации.

Технические характеристики

• Номинальное напряжение: 690 В
• Номинальный ток: 5 А
• Суммарное сечение жил: 1,5 – 9,5 мм2
• Количество контактов: 5
• Материал контактной части: оцинкованная сталь
• Материал корпуса: полипропилен (PP), безгалогенный
• Температура эксплуатации: от -10 C до +75 C
• Термостойкость изоляции: до 105 C
• Наружный диаметр: 18 мм
• Цвет корпуса: желтый
• Способ монтажа: навинчивание
• Нормативный документ: ТУ 3424-036-97284872-2006

Совместимость и монтаж

Зажим СИЗ-К-6 совместим с медными проводами любого типа - одножильными и многожильными. Перед установкой необходимо зачистить концы проводов на длине 10–15 мм, скрутить их руками или плоскогубцами, затем плотно навинтить зажим по часовой стрелке. Для работы не нужен специальный инструмент - достаточно рук. Удобные «крылья» на корпусе позволяют легко закручивать зажим даже при больших сечениях проводов. После монтажа соединение остается доступным для демонтажа - зажим можно использовать многократно.

Особенности конструкции

Конструкция СИЗ-К-6 оптимизирована для надежности: длинная стальная пружина формирует собственную резьбу на скрутке, обеспечивая прочное механическое соединение. Широкая «юбка» корпуса полностью покрывает место скрутки, исключая риск случайного касания токоведущих частей. Полипропиленовый корпус не выделяет токсичных веществ при перегреве и сохраняет форму при температуре до 105 C. Желтый цвет корпуса соответствует стандартной цветовой маркировке для данного диапазона сечений - это ускоряет выбор подходящего зажима при работе с несколькими типами проводов.

Преимущества

• Не требует пайки, сварки или специальных инструментов
• Обеспечивает высокую механическую прочность благодаря усиленной пружине
• Гарантирует полную изоляцию соединения за счет удлиненной «юбки»
• Подходит для многократного использования - легко снимается и переустанавливается
• Устойчив к перепадам температур и влажности в рамках заявленных условий
• Экологически безопасный материал корпуса - без галогенов

Ограничения применения

• Не предназначены для соединения алюминиевых проводов - возможна оксидация и потеря контакта
• Не рекомендованы для постоянного воздействия температур выше +75 C
• Не следует применять в условиях повышенной вибрации без дополнительной фиксации (например, в движущемся оборудовании)
• Не обеспечивают герметичность - не используются во влажных средах без дополнительной защиты (например, в открытых уличных щитах)
• Не подходят для проводов с суммарным сечением менее 1,5 мм2 или более 9,5 мм2 - возможен слабый контакт или повреждение пружины

Примеры использования

• Соединение групп освещения в распределительной коробке квартиры
• Подключение терморегуляторов и датчиков в системах отопления
• Ремонт проводки в старых домах с использованием существующих скруток
• Монтаж цепей управления на станках и конвейерах
• Временное соединение проводов при тестировании оборудования

Практические советы

• Перед установкой всегда проверяйте, чтобы все жилы были одинаково зачищены и равномерно скручены - это снижает нагрузку на пружину
• При работе с проводами сечением 9,5 мм2 используйте плоскогубцы для первоначальной скрутки, чтобы облегчить навинчивание
• Не затягивайте слишком сильно - зажим сам регулирует усилие через резьбу пружины; избыточный момент может деформировать корпус
• Выбирайте цвет зажима по маркировке: желтый - именно для 1,5–9,5 мм2, другие цвета имеют другой диапазон
• Храните в сухом месте - хотя корпус устойчив к влаге, длительное попадание воды может вызвать коррозию стальной пружины
• При замене старого зажима - сначала отключите питание, затем аккуратно открутите СИЗ-К-6 и проверьте состояние проводов перед новой установкой
