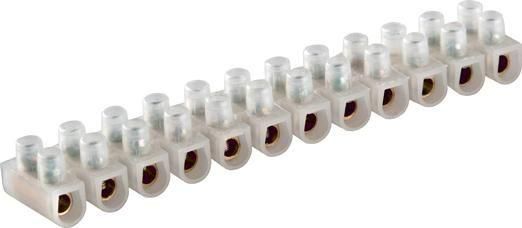

Зажим контактный винтовой V02-9W-РЕ-005 РЕ 5А 1.5-4.0мм.кв. бел. Volsten 9733

Зажим контактный винтовой проходной Volsten 9733 предназначен для надежного соединения проводов в распределительных коробках, щитах и других точках коммутации. Благодаря компактному дизайну и изоляционному корпусу он подходит для внутренней установки в условиях повышенной влажности и перепадов температур.

Назначение и область применения

Зажим контактный винтовой проходной Volsten 9733 используется для создания постоянного электрического соединения между двумя проводниками. Подходит для монтажа в слаботочных и силовых цепях с напряжением до 400 В и током до 5 А. Применяется в бытовых и промышленных электрощитах, на пультах управления, в осветительных системах и при подключении устройств автоматики.

Технические характеристики

• Номинальный ток: 5 А
• Номинальное напряжение: 400 В
• Сечение провода: 1,5–4,0 мм2
• Материал корпуса: полиэтилен (PE) - устойчив к нагреву и химическим воздействиям
• Цвет: белый
• Количество секций: 12 (возможно одновременное подключение до 12 проводов)
• Тип зажима: винтовой проходной - позволяет протянуть провод через весь модуль

Совместимость и монтаж

Зажим Volsten 9733 совместим с медными и многожильными проводами, соответствующими указанному сечению. Для монтажа используйте отвертку с плоским жалом. Зажим фиксируется в DIN-рейке стандартной ширины 35 мм. Установка возможна в любую сторону - ориентация не влияет на работу. Не требует специальных инструментов, кроме обычной отвертки.

Безопасность и стандарты

Конструкция обеспечивает электроизоляцию благодаря корпусу из термостойкого полиэтилена. Материал не поддерживает горение и сохраняет форму при повышении температуры. Соответствует требованиям безопасности для внутреннего монтажа в электрощитах согласно ГОСТ Р 50030.2 и IEC 60947-7-1.

Преимущества

• Проходная конструкция - позволяет легко проложить провод без его обрезки, что ускоряет монтаж и снижает риск повреждений
• Высокая плотность: 12 контактов в одном модуле экономят место в щите
• Удобная маркировка секций - каждая имеет четко выделенную зону для подключения
• Стабильное соединение даже при вибрациях - винтовой зажим не ослабевает со временем
• Изоляция предотвращает случайные замыкания между соседними контактами

Ограничения применения

• Не предназначены для работы с алюминиевыми проводами - возможен окисление и потеря контакта
• Максимальный ток 5 А - нельзя использовать для мощных потребителей (например, тепловых насосов, электрокотлов)
• Работает только при температуре окружающей среды от –25C до +85C
• Не рекомендован для открытой установки вне щита - отсутствует степень защиты IP

Примеры использования

• Подключение нескольких светильников к одному выключателю в квартире
• Разводка сигналов от датчиков движения к контроллеру в системе умного дома
• Объединение нулевых проводов в этажном щите
• Соединение проводов в панелях управления станков и конвейеров

Практические советы

• Перед затяжкой винта удалите изоляцию с провода на 6–8 мм - недостаточная длина вызывает плохой контакт
• Не перетягивайте винты - это может повредить медную жилу и снизить срок службы
• Проверьте соответствие сечения провода: менее 1,5 мм2 - плохо фиксируются; более 4,0 мм2 - не войдут
• Для многожильных проводов используйте наконечники типа НШВИ - так соединение будет прочнее
• При использовании в сыром помещении - убедитесь, что щит герметичен, поскольку сам зажим не имеет защиты от воды
