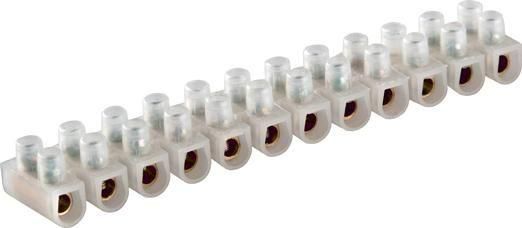

Зажим контактный винтовой V02-9W-РЕ-003 РЕ 3А 1.0-2.5мм.кв. бел. Volsten 9732

Зажим контактный винтовой проходной 90 мм от Volsten (артикул 9732) предназначен для надёжного и безопасного соединения проводов в распределительных коробках, щитах и других точках ответвления цепей. Благодаря компактному дизайну и изолированной конструкции он подходит для монтажа в ограниченном пространстве.

Назначение и область применения

Этот зажим используется для создания проходных соединений между двумя или более проводниками одного сечения. Подходит для слаботочных и силовых цепей с напряжением до 400 В и током до 3 А. Часто применяется в бытовых и промышленных электрощитах, на освещении, в системах управления, автоматике и при подключении датчиков.

Технические характеристики

• Тип: винтовой проходной зажим
• Максимальное сечение провода: 2,5 мм2
• Рабочий ток: 3 А
• Напряжение: до 400 В
• Размер ячейки: 8 мм - позволяет устанавливать провода с жилами до этого диаметра
• Общая длина: 90 мм
• Количество секций: 12
• Материал корпуса: полиэтилен (PE) - термостойкий диэлектрик
• Цвет: белый

Совместимость и монтаж

Зажим совместим с одножильными и многожильными медными проводами сечением от 1,0 до 2,5 мм2. Для монтажа необходимо:

• Зачистить конец провода на 6–8 мм;
• Вставить провод в свободную ячейку до упора;
• Затянуть винт отверткой до плотного контакта - перетягивать нельзя, чтобы не повредить жилу.

Установка возможна в DIN-рейку или на поверхность. Каждая из 12 секций работает автономно - можно использовать любое количество ячеек, остальные остаются закрытыми.

Безопасность и стандарты

Корпус выполнен из самозагасающего полиэтилена, устойчивого к нагреву до 120 C. Материал соответствует требованиям безопасности для электроустановок. Несмотря на то что заявлено напряжение до 400 В, рекомендуется применять в сетях до 250 В, как указано в описании производителя - это обеспечивает запас по изоляции.

Преимущества

• Не требует пайки или сварки - соединение выполняется механически
• Изолированный корпус исключает риск замыкания между соседними проводами
• Легко проверить целостность соединения визуально - провод виден внутри прозрачной камеры
• Высокая плотность: 12 соединений на 90 мм позволяют экономить место в шкафу
• Стандартная форма - легко заменяется аналогичными моделями

Ограничения применения

• Не предназначены для проводов сечением больше 2,5 мм2 - возможен перегрев и выход из строя
• Не подходят для алюминиевых проводов - материал контактов рассчитан только на медь
• Не следует использовать в условиях постоянной вибрации без дополнительной фиксации
• Рабочая температура выше +60 C снижает долговечность - избегать установки рядом с мощными нагревательными элементами

Примеры использования

• Подключение светильников в распределительной коробке
• Соединение проводов от датчиков движения и термореле
• Разводка цепей в автоматических шкафах управления
• Переход от старого провода к новому в ремонте электропроводки

Практические советы

• При использовании многожильного провода используйте наконечники типа НШВИ - так соединение будет прочнее и не ослабнет со временем
• Проверяйте затяжку винтов через 1–2 месяца после монтажа - особенно в местах с колебаниями температуры
• Если нужен зажим с большим током - выбирайте модели с сечением 4 мм2 и выше; этот вариант (артикул 9732) подходит только для малых нагрузок
• При групповой установке нескольких зажимов оставляйте минимум 5 мм между ними для лучшего теплоотвода
